机床梯形定位支承块铸钢工装结构

项目分类:机床 发布时间:2023-10-07 ID:713641
  • 机床梯形定位支承块铸钢工装结构
  • 机床梯形定位支承块铸钢工装结构
  • 机床梯形定位支承块铸钢工装结构
  • 机床梯形定位支承块铸钢工装结构

  该梯形块属于机床加工与工装夹具系统中常见的定位支承元件,主要用于CA6140车床改造、专用夹具搭建、工位定位以及小型工装平台的辅助支承。零件整体采用上下对称式梯形外轮廓,顶面为方形安装面,中心设置贯通圆孔,可作为定位销孔、螺栓过孔或排屑通道使用;中部沿高度方向形成内收的梯形腰部,下部再向外展开,使零件在受压状态下具备较稳定的载荷传递路径。

  从实际使用场景看,这类梯形支承块常布置在机床工作台、夹具底座或专用检具中,配合压板、定位销和紧固件完成工件粗定位、等高支承以及侧向限位。顶面方形边界便于与夹具底板贴合,中心孔能够减少实体材料堆积,也方便穿装拉紧元件。腰部斜面并非单纯造型处理,而是为了在有限高度内兼顾支承刚度、铸件成型和避让空间:斜面可降低相邻夹具元件干涉概率,同时在铸造时减少厚大截面带来的缩松风险。

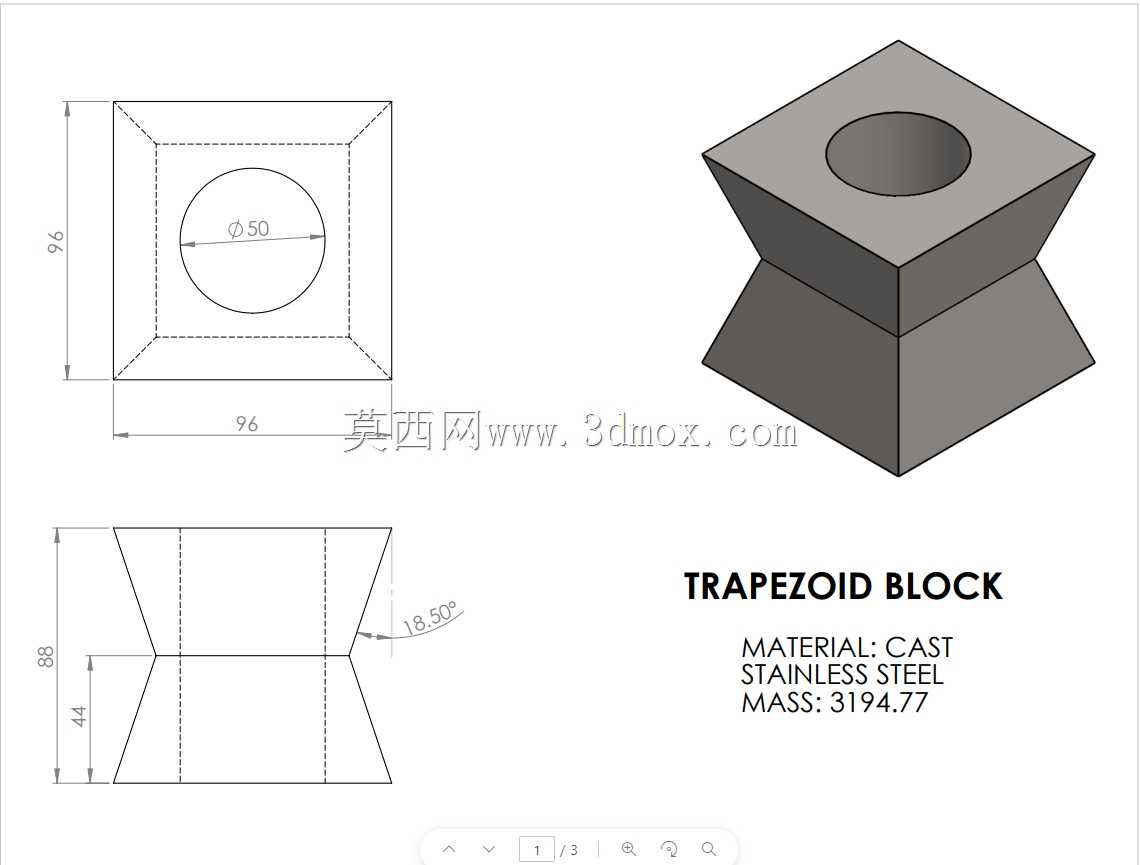

  外形边界以96毫米见方的顶面为主要安装基准,总高约96毫米,其中下半段直壁高度约44毫米,腰部斜面与水平方向呈18.5度。中心圆孔直径为50毫米,孔壁贯通整个零件,加工时可先完成外形粗加工,再以顶面或底面为基准进行镗孔,保证孔轴线与安装面垂直。若用于定位场合,孔口应设置倒角,便于销件或螺栓导入;若作为排屑或漏料通道,则需关注孔边与支承面交界处的圆角过渡,避免应力集中。

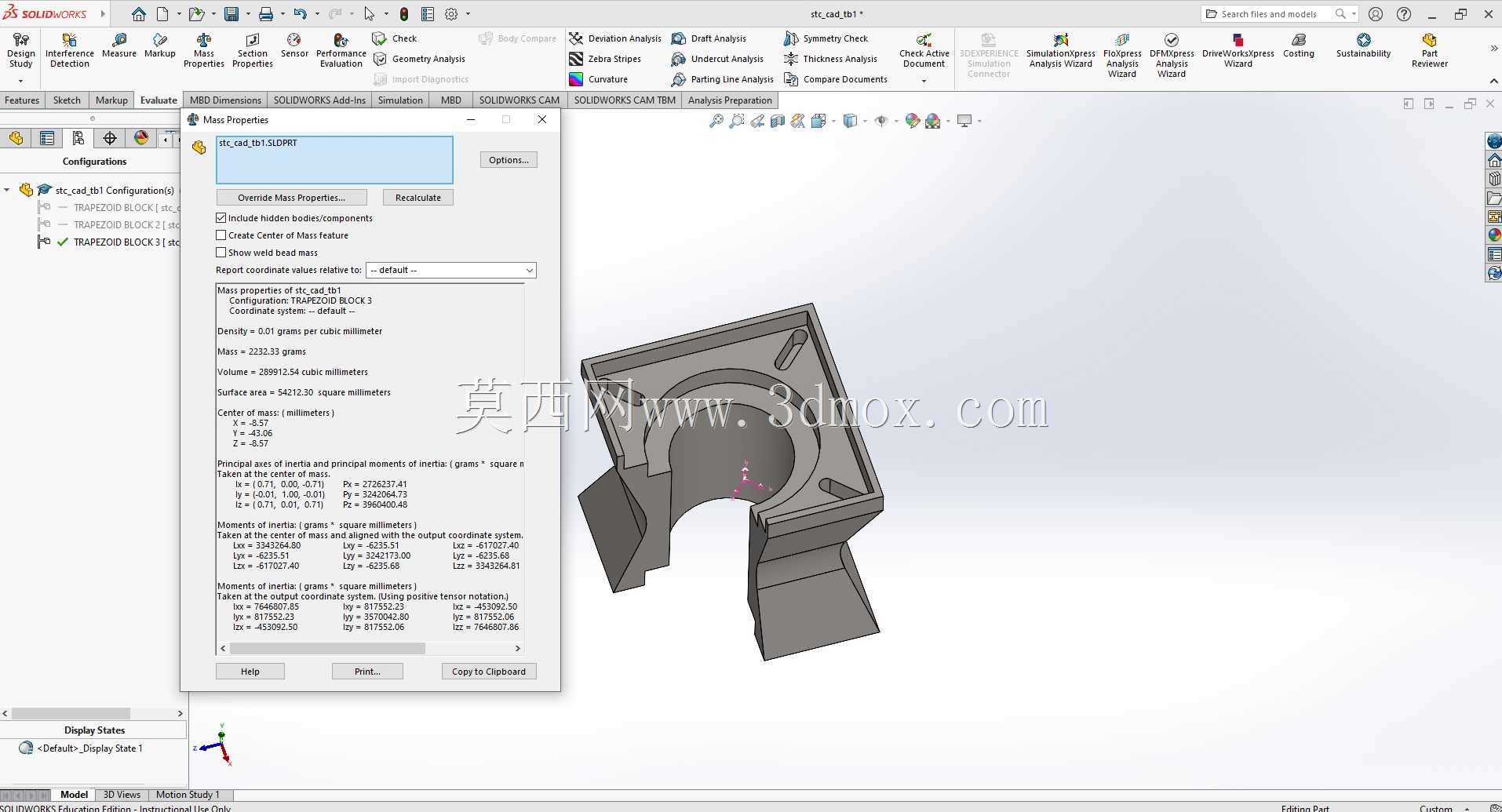

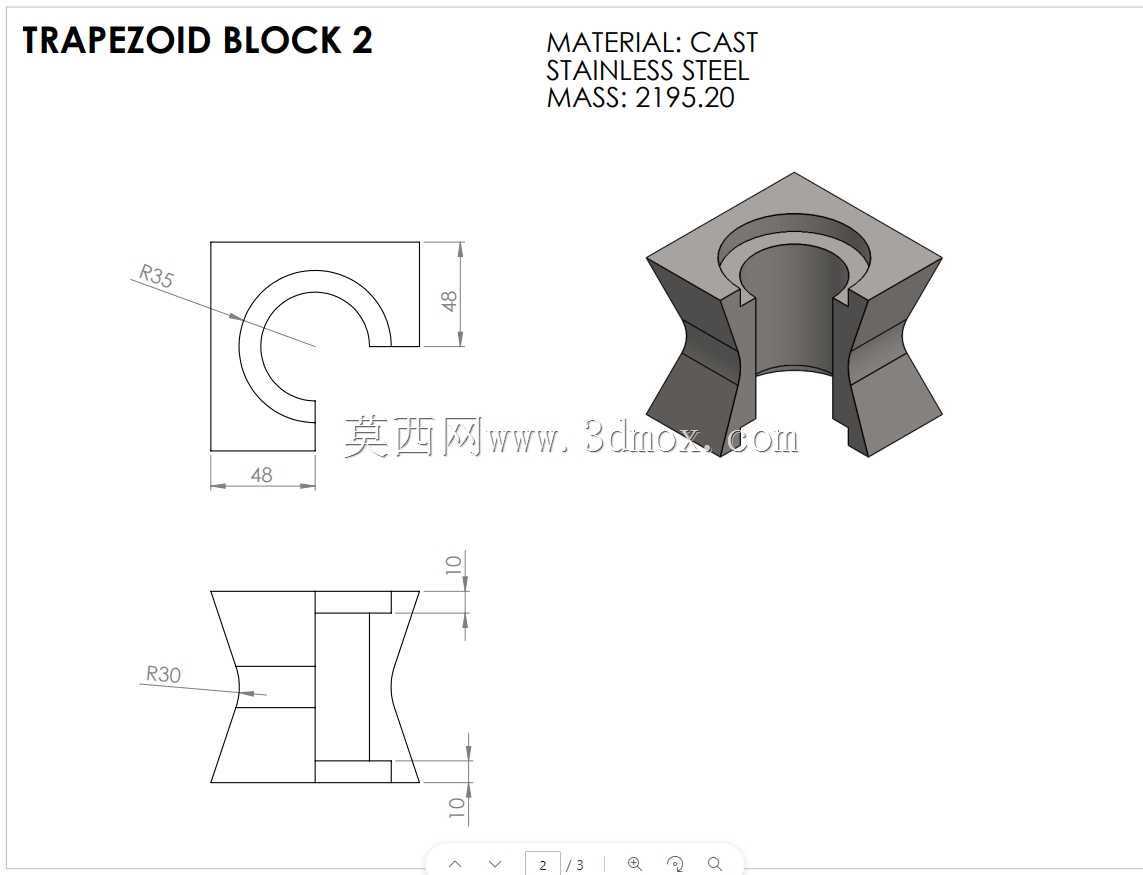

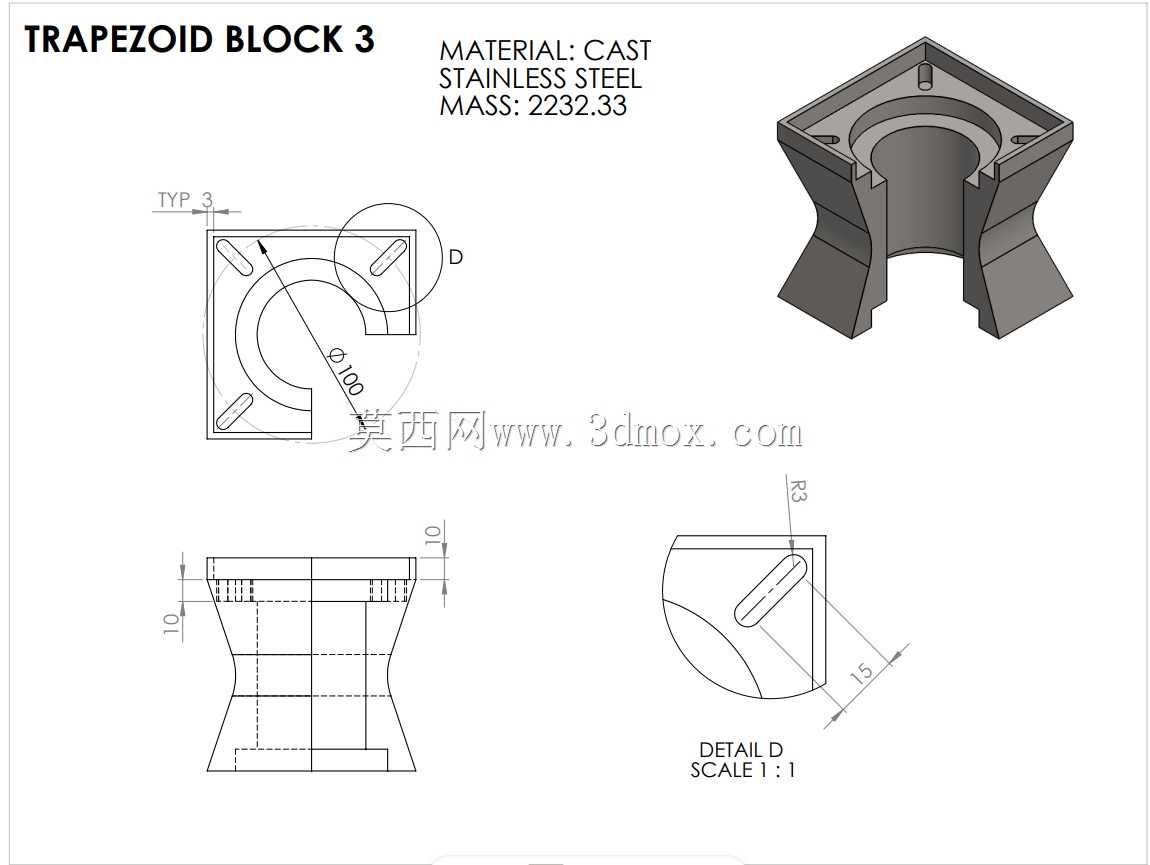

  结构建模时,可先绘制方形外轮廓与中心圆,通过拉伸得到基础实体;再利用侧视草图建立梯形腰部截面,采用双向拉伸切除或镜像切除形成对称斜面。下部直边与上部方形面之间应保留明确的装配接触面,倒角不宜过大,否则会减小有效贴合面积。铸件材料选用铸不锈钢时,需考虑壁厚均匀性,斜面与直壁交接处应设置小圆角,以便金属液充型和后续清整。

  在装配校核中,该零件的安装边界不仅取决于96毫米方形外廓,还应结合中心孔与相邻定位元件的相对位置确认。若多件并列使用,梯形腰部能够提供侧向取放空间;若承受较大夹紧力,应优先校核底面接触压强和孔边局部强度。整体结构简洁、功能明确,适合作为机床夹具、焊接工装和检验平台中的标准支承单元。
