CA6140车床框架导轨支撑夹持构件

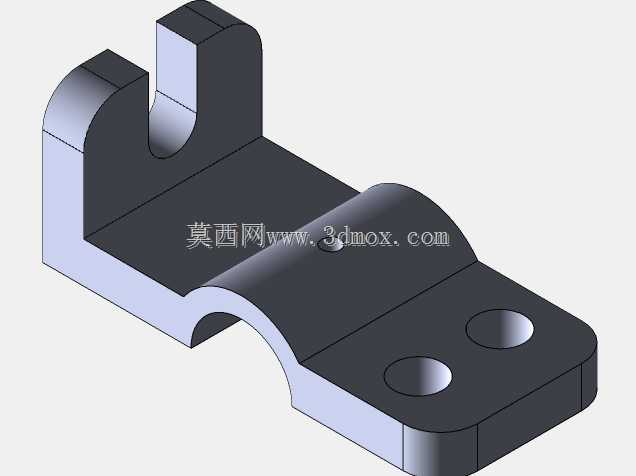

　　该构件为CA6140普通车床配套的框架导轨类支撑夹持零件，在车床进给系统、溜板辅助导向或者操作机构限位工位中承担定位与承载作用。零件本体采用一体式钣金折弯后机加工成型思路，底部设置带半圆避让缺口的安装底板，底板平面加工两个同轴沉头通孔，可穿过内六角螺钉将整个构件锁紧在车床床身侧面或者溜板附属安装面上，半圆缺口则用于避让床身走线、油管或者圆柱导轨外圆，避免装配时出现干涉。构件上部伸出带U型开口槽的立臂，U型槽两侧做圆弧过渡加厚处理，槽口用于卡入对应直径的光轴、操纵杆或者导轨拨叉轴，轴件装入后可通过侧面紧定螺钉锁定位置，实现杆件的径向限位与滑动导向，立臂顶部做圆角封边，消除钣金锐边同时提升立臂抗弯截面模量。从安装边界来看，

　　底板总长约120mm、总宽约60mm，底板厚度取8mm，立臂总高度约70mm，U型槽宽度匹配对应轴径，两个安装孔中心距按照车床原有安装孔位预留，装配时无需对床身基体做二次扩孔改造，直接替换原有磨损支座即可。设计过程中优先考虑车床工况下的抗振需求：立臂与底板衔接处做折弯圆角过渡，避免直角应力集中，U型槽开口侧预留锁紧螺钉安装平面，保证轴件受往复载荷时不会从槽口脱出；底板半圆避让缺口的圆弧半径略大于被避让圆柱件半径，预留0.5mm装配间隙，补偿钣金折弯的成型公差。零件选材可选Q235钢板冲压折弯后做发蓝处理，或者直接采用45钢整块铣削成型，前者适合批量备件生产、成本更低，后者适合小批量维修替换、刚性更优。实际装车使用时，

　　该构件主要约束操纵杆的横向窜动，保证操作者扳动进给手柄时杆件始终沿设定轨迹运动，不会出现偏摆卡滞，长期运行后若U型槽出现磨损扩孔，仅需拆卸两颗固定螺钉即可快速更换，无需拆解车床整体溜板结构，维修便利性较好。建模时需完整还原折弯圆角、沉孔深度、U型槽圆弧过渡等细节，装配校验阶段可将对应光轴、紧固螺钉同步调入装配体，核对槽口配合间隙与底板安装孔的同轴度，避免实际装配时出现孔位错位。
