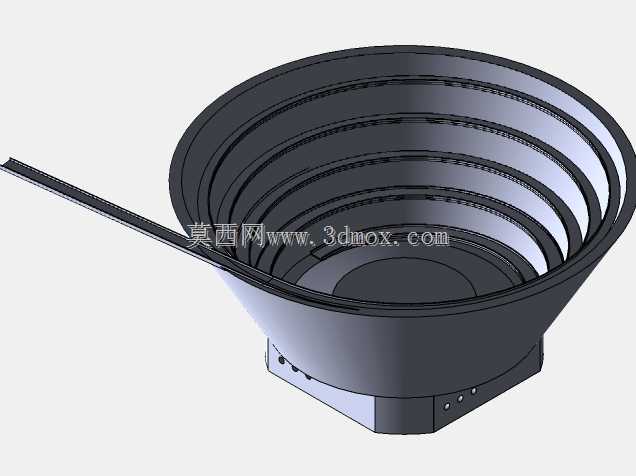

碗式给料机上部螺旋料道送料结构

　　该结构对应小型零件自动排序供料环节中的碗式给料机上部，常见于五金件、塑胶件、电子小元件的连续上料工位，可与直振送料槽、分选机构及装配线衔接，完成散料的定向排列与单流输送。模型主体采用深碗形腔体，内壁布置连续螺旋上升料道，料道从底部中心区域逐层向外盘旋，最终在碗口侧部接入平直出料轨道。散料落入碗底后，在振动驱动下沿螺旋面爬升；姿态不符合要求的零件会在料道宽度、台阶及挡边约束下回落，保持正确姿态的工件继续上行并进入后续输送段。

　　设计上重点处理了料道过渡与出料衔接：螺旋道各圈保持连续顺滑，避免局部突变造成卡料；碗壁采用多层环形加厚轮廓，提升刚性并抑制振动过程中的异常变形。底部为多边形安装座，座面预留连接孔位，便于与振动底座或驱动单元固定；侧部长条形出料槽向外延伸，其安装边界需与直线送料器保持同一高度和水平方向，间隙过大会造成掉件，干涉则会影响振动传递。

　　建模时以回转腔体为基础，再通过螺旋扫掠形成料道，出料段与碗体进行合并修形，保证料道面在切线方向平顺连接。底部法兰、安装孔和加强结构按实际装配关系分层建立，方便后续检查孔位、避让空间及与底座的配合尺寸。该上部结构不仅适用于常规振动给料设备，也可作为3D打印试制件，用于验证料道走向、工件通过性和排序效果。
