带齿弹簧加载导向销锁止机构

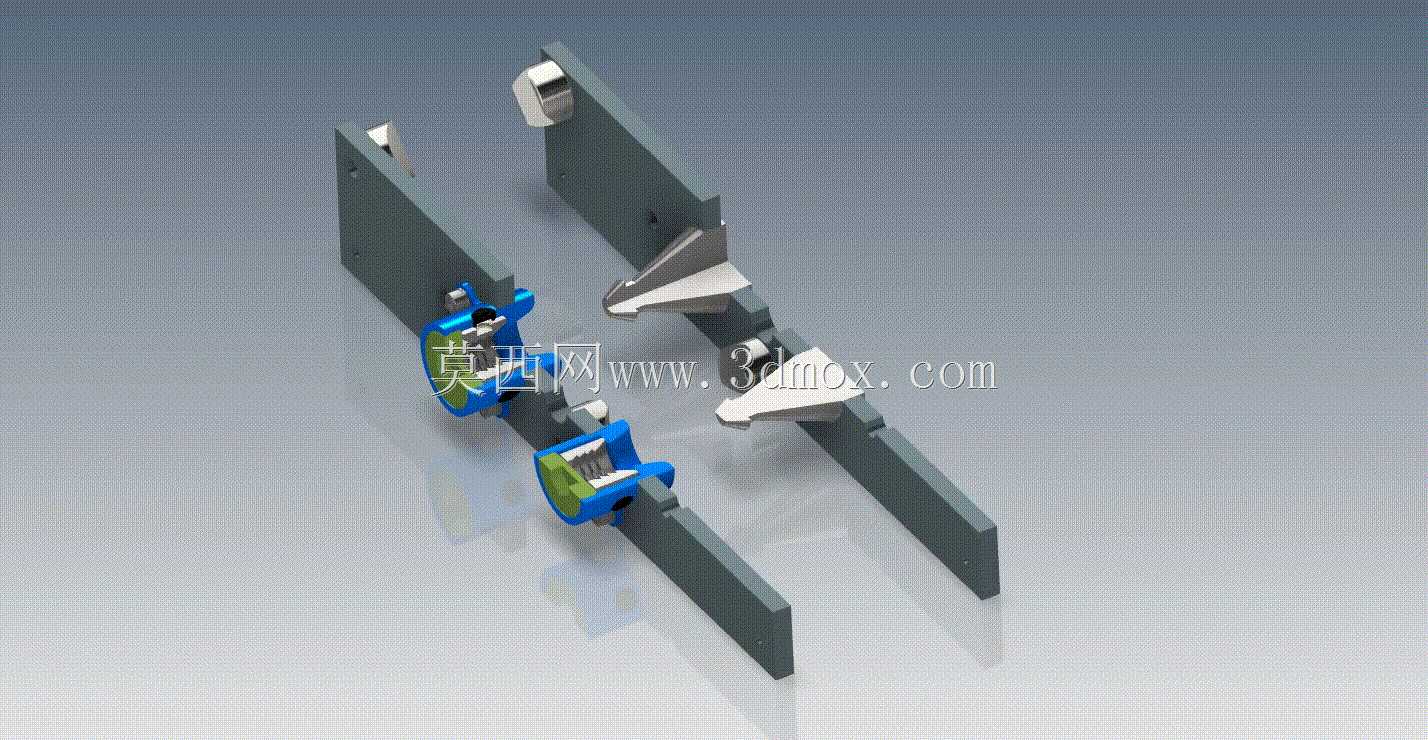

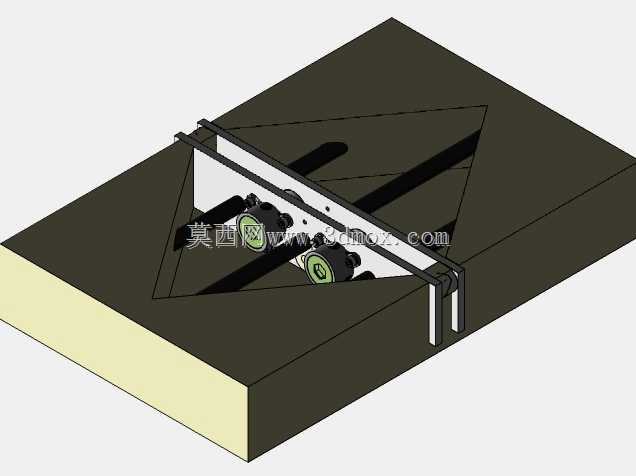

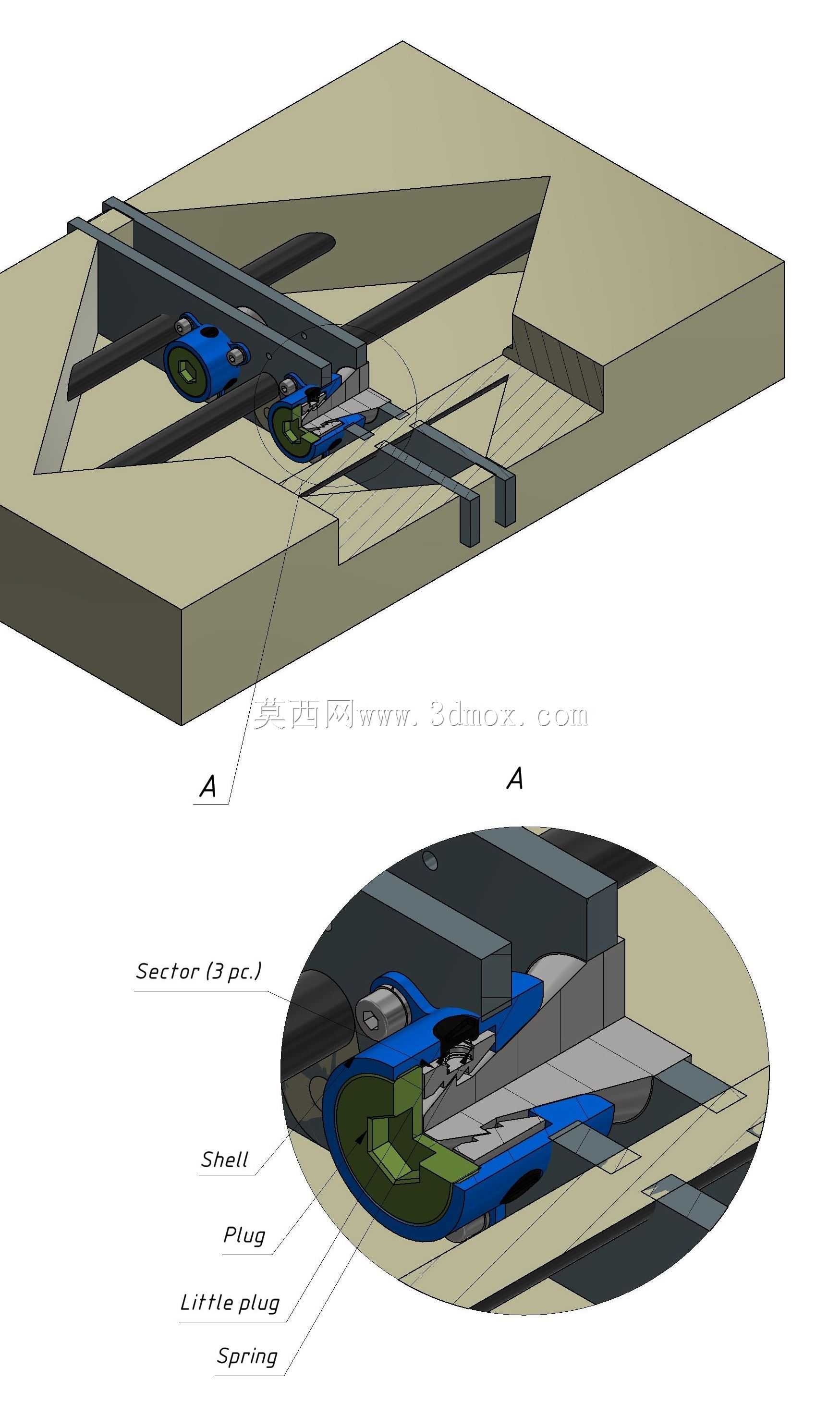

　　这套锁止结构的核心逻辑，是依靠带齿的弹簧加载闩块，在两根平行导向销完成对位插入后自动卡合，完成工位部件的位置锁定，整套机构内嵌在机床加工工位的基座型腔内部，没有外露的操作手柄或者额外驱动元件，适配CA6140车床配套工装的快换定位需求。从实际车间使用场景来看，普通车床在切换不同轴类、盘类工件的加工夹具时，传统的螺栓压紧对位需要反复敲打工件找正，每次换型的辅助工时占比能到单件加工周期的两成以上，这套锁止机构预装在夹具底座的安装槽内，导向销随夹具推送到位的瞬间，带齿闩块在弹簧预紧力作用下弹出，齿面直接咬合导向销侧壁的定位齿槽，不需要人工额外拧紧紧固件，推送到位即自动锁死，解锁时只需要按压闩块尾部的触压端，压缩弹簧让齿面脱离销体齿槽，

　　就能直接把夹具沿导向销方向抽出，换型动作全程不需要额外工具。设计阶段最先敲定的是两根导向销的中心距和配合公差，销体采用光杆定位段加锁止齿段的分段结构，光杆段和基座上的导向孔采用H7/g6的小间隙配合，保证夹具推送过程中不会出现偏摆，齿段的齿形采用直角梯形，承载面做垂直于销体轴线的直面设计，锁止后承受切削轴向力时不会出现齿面滑脱，另一侧齿面做15度的导入斜角，夹具推送过程中斜角会自动把闩块顶开，不需要提前手动解锁。弹簧的选型匹配了车床常规切削的轴向抗力，预紧压缩量设定为总行程的三分之一，保证闩块齿面咬合深度达到3毫米以上，即便加工过程中出现振动冲击，弹簧也不会出现松脱移位。整个机构的安装边界完全容纳在基座的下沉型腔内部，

　　型腔侧壁预留了闩块的滑动导向槽，槽宽和闩块两侧的凸耳间隙控制在0.02毫米以内，避免闩块动作过程中出现卡滞，两根导向销的伸出长度和夹具底座的定位孔深度完全匹配，锁止状态下夹具底面和基座支撑面完全贴合，没有悬空间隙。整套结构没有复杂的连杆或者液压元件，运动部件只有闩块和弹簧两件，日常维护只需要定期清理齿槽内的切屑，就能长期保持可靠锁止，在高频换型的中小批量车床加工场景里，能大幅压缩夹具切换的辅助时间，同时避免人工压紧不到位导致的工件移位报废问题。
