机床拨叉传动连杆异形摆臂

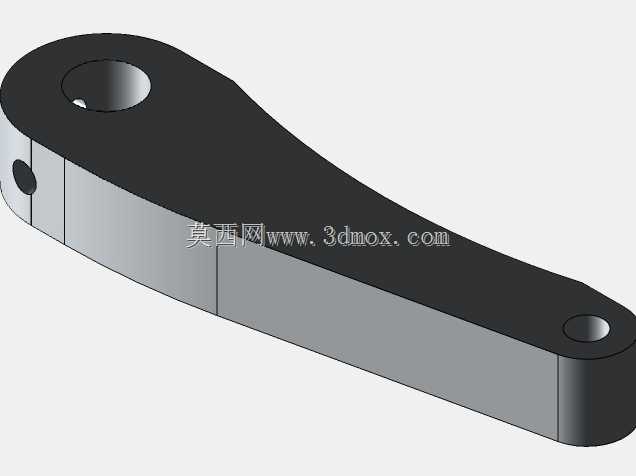

　　该异形摆臂类构件属于机床进给与换向机构中的典型传动执行件，整体采用长条形变截面流线轮廓，两端分别设置同轴度要求较高的铰接安装孔，大端孔位用于与固定转轴或驱动曲柄形成回转副，小端孔位用于连接滑动拨块、拉杆或联动销，将旋转驱动的角位移转化为滑移齿轮、离合器拨套的直线往复动作，在CA6140系列普通车床的主轴箱变速操纵、走刀箱换向机构中承担力矩传递与运动换向的核心作用。构件主体采用等厚实体结构，侧壁设置分层减重平面，在保证整体抗弯截面模量的前提下去除非受力区域冗余材料，臂身轮廓从大端到小端平滑收窄，应力过渡区域无尖锐转角，可有效规避交变载荷下的应力集中开裂风险。大端铰接孔周边局部加厚，孔壁预留衬套压装余量，长期运转磨损后可更换铜衬套修复，

　　无需整体更换构件；小端孔位适配圆柱销与拨叉槽口配合，配合间隙控制在IT7级公差区间，避免换向动作出现空程滞后。从安装边界来看，臂身总厚度适配主轴箱内部相邻齿轮、操纵轴之间的预留间隙，回转扫掠区域与箱体内壁、周边传动齿轮保留足够安全间距，运动全程无干涉磕碰；臂身侧面预留的小定位孔用于装配时锁定初始角向位置，保证操纵手柄处于空挡位置时，拨叉滑块准确对应齿轮脱开位置。设计过程中优先校核两端铰接孔的中心距公差，该尺寸直接决定滑移齿轮的啮合行程是否到位，中心距偏差过大会导致齿轮挂挡不到位、打齿脱档；同时校核臂身大端受力截面的弯曲强度，在频繁换挡的交变冲击载荷下，臂身变形量需控制在0.05mm以内，保证换挡定位精准。

　　该类构件也可迁移应用到自动化生产线的摆杆送料机构、轻工机械的联动锁扣机构中，通过调整两端孔位中心距、臂身厚度即可适配不同行程、不同载荷的传动场景，建模时完整保留所有孔位、倒角与减重平面特征，可直接用于后续工程图导出、干涉校验与数控加工编程。
