车床主轴端防护回转工装结构

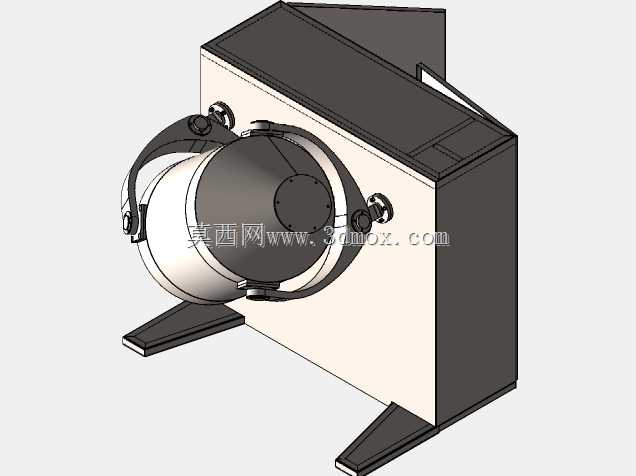

　　该结构围绕普通车床主轴端部的加工防护与回转支承需求展开，主体由后方矩形箱体基座、前端圆形回转工作部、双侧弧形抱箍组件以及底部斜向支撑脚组成，在车间产线中主要适配CA6140类卧式车床的主轴端改造场景，承担工件装夹时的外缘防护、回转导向以及端部限位作用。箱体基座采用薄钢板折弯拼焊的成型思路，后侧预留平整安装面，可直接贴靠车床主轴箱外侧端面，通过螺栓完成刚性固定，箱体内部预留空腔用于容纳主轴伸出段、传动连接盘以及润滑管路，侧面开设的检修口可在不停机拆解整体工装的情况下完成内部紧固件复检、密封件更换作业。前端圆形回转部与主轴输出端同轴布置，端面均布多组沉头紧固孔，用于匹配不同规格的三爪卡盘连接法兰，回转部外圈加工有环形定位台阶，

　　和双侧弧形抱箍形成间隙配合：抱箍内侧镶嵌铜质减磨衬层，既不会随主轴同步转动，又能对回转部的径向跳动形成约束，抵消长棒料穿轴加工时产生的偏心载荷，抱箍两侧通过带肩铰制螺栓与箱体前侧立板连接，螺栓孔预留0.5mm的调节余量，装配时可通过塞尺调整抱箍与回转外圈的配合间隙，保证空载转动无卡滞、重载切削时无明显晃动。底部两处斜向支撑脚采用三角形加强筋结构，从箱体底面向前外侧延伸，支撑脚底面加工有长条腰形安装孔，可适配车床床身上不同间距的T型槽安装位，安装时支撑脚底面与床身导轨面的平行度需控制在0.08mm以内，避免工装装配后出现主轴轴线与导轨走向偏斜的问题。整体结构的轴向安装边界从箱体后安装面到回转部前端面的距离控制在420mm，

　　不会干涉车床刀架的纵向进给行程，径向最大轮廓尺寸为580mm，小于车床主轴箱的最大回转外径，换刀、排屑以及切削液喷淋的操作空间均未被遮挡。在实际切削工况中，该工装可阻挡高速旋转的工件边缘甩出的切屑直接冲刷主轴端密封件，弧形抱箍还可作为安全防护屏障，避免操作人员衣物意外卷入回转部件，箱体侧面的走线槽可将主轴转速检测线缆规整收纳，避免线缆随部件运动出现磨损。建模过程中所有配合面均按照实际装配公差预留间隙，焊接件的非加工面保留板材折弯的工艺特征，紧固件全部采用车床通用标准件，无需定制特殊连接件，车间维护时可直接领用常规备件完成更换。
