钩形肘节式快速锁紧夹钳结构

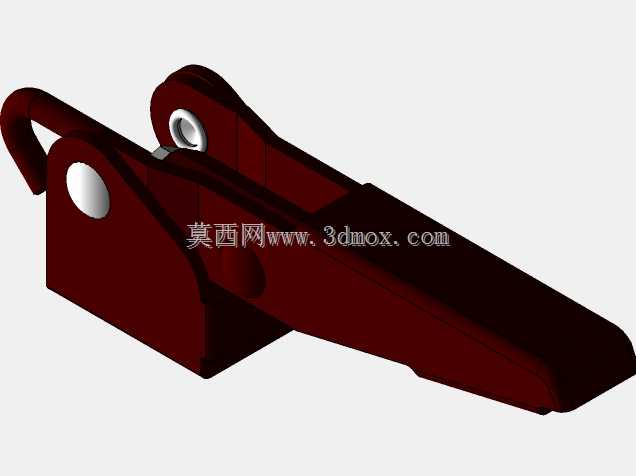

　　该零件对应米思米系列Schnellverschluss快速锁紧机构中的钩形压臂本体，属于肘节式快速夹钳的核心承载构件，在工装夹具、检具、设备防护门、箱体盖、焊接工位和装配治具中使用频繁。现场需要频繁开合的位置，如果采用螺栓逐点压紧，操作时间长且压紧力不稳定；这类夹钳利用肘节过死点原理，扳动手柄后机构进入自锁状态，钩头或压头持续保持夹紧，反向受力时不会自行松脱，打开时只需越过死点即可快速释放。

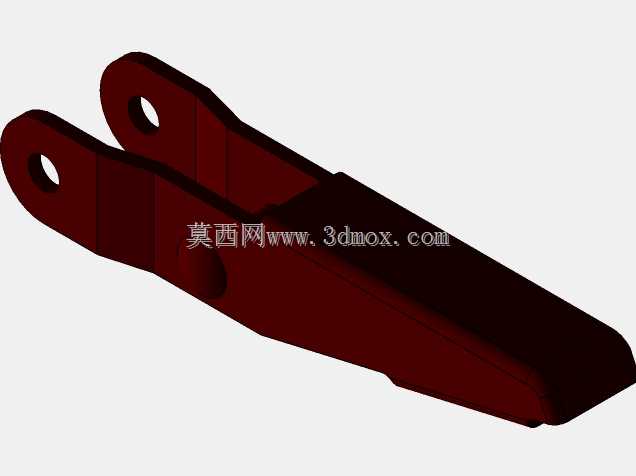

　　从结构外形看，模型主体为长楔形压臂，前端形成逐渐收窄的压紧段，适合伸入盖边、法兰边或工装压板下方；后部设置同轴销孔，用于与夹钳支座、连杆和手柄形成铰接。销孔周边进行了局部加厚，孔径与板厚之间保留足够承载裕度，避免反复冲击加载时孔口被压溃。臂体侧面不是简单等厚板，而是沿受力方向布置加强轮廓，靠近铰接区高度较大，向压头方向逐步过渡，使弯曲应力较大的截面获得更多材料，压头接触区则控制厚度和高度，便于在狭窄空间内布置。

　　建模时应优先按实体零件思路处理，而不是把外观拉成单一薄板。销孔、衬套配合面、压头接触面和钩挂轮廓需要分别建立明确特征，圆角过渡不能省略。快速夹钳在闭合瞬间会承受冲击，长期使用中应力集中位置多在销孔边缘、臂根转折处和压头根部，这些区域的圆角半径、拔模斜度和壁厚变化直接影响疲劳寿命。若用于激光切割或钣金折弯，应核对最小孔径、折弯边距和热处理后的变形；若采用铸造或锻造，则需在厚壁与薄壁交接处控制缩孔和截面突变。

　　安装边界方面，压臂后部孔位决定夹钳的旋转中心，前端压头长度决定闭合后的压紧点位置。选型时不能只看外观，还要把支座安装面、手柄摆动轨迹、被压板厚度、密封胶条压缩量和钩头搭接量一起校核。防护门或箱盖使用时，压臂闭合后应让密封条处于稳定压缩区间，过紧会造成门板变形和操作力过大，过松则会在振动工况下产生间隙。焊接工装中，压头下方常增加可调螺钉或耐磨垫块，以补偿工件公差，并避免直接压伤已加工面。

　　该结构的设计重点在于把杠杆增力、死点自锁和快速操作集中在一个紧凑构件上。三维布置时需模拟手柄全开和全闭两个极限位置，检查压臂与工件、支座、螺钉、操作者手部之间的干涉；同时关注销轴剪切、接触面压溃和臂体弯曲三类失效模式。对于振动设备、移动工装或需要防误开的场合，还可在机构周围预留安全扣或附加锁止空间。整体结构虽然外形简洁，但孔位、臂长、压头角度和加强筋的配合，决定了夹紧力、操作手感和耐久性能。
