中型花园软管手摇卷盘结构设计

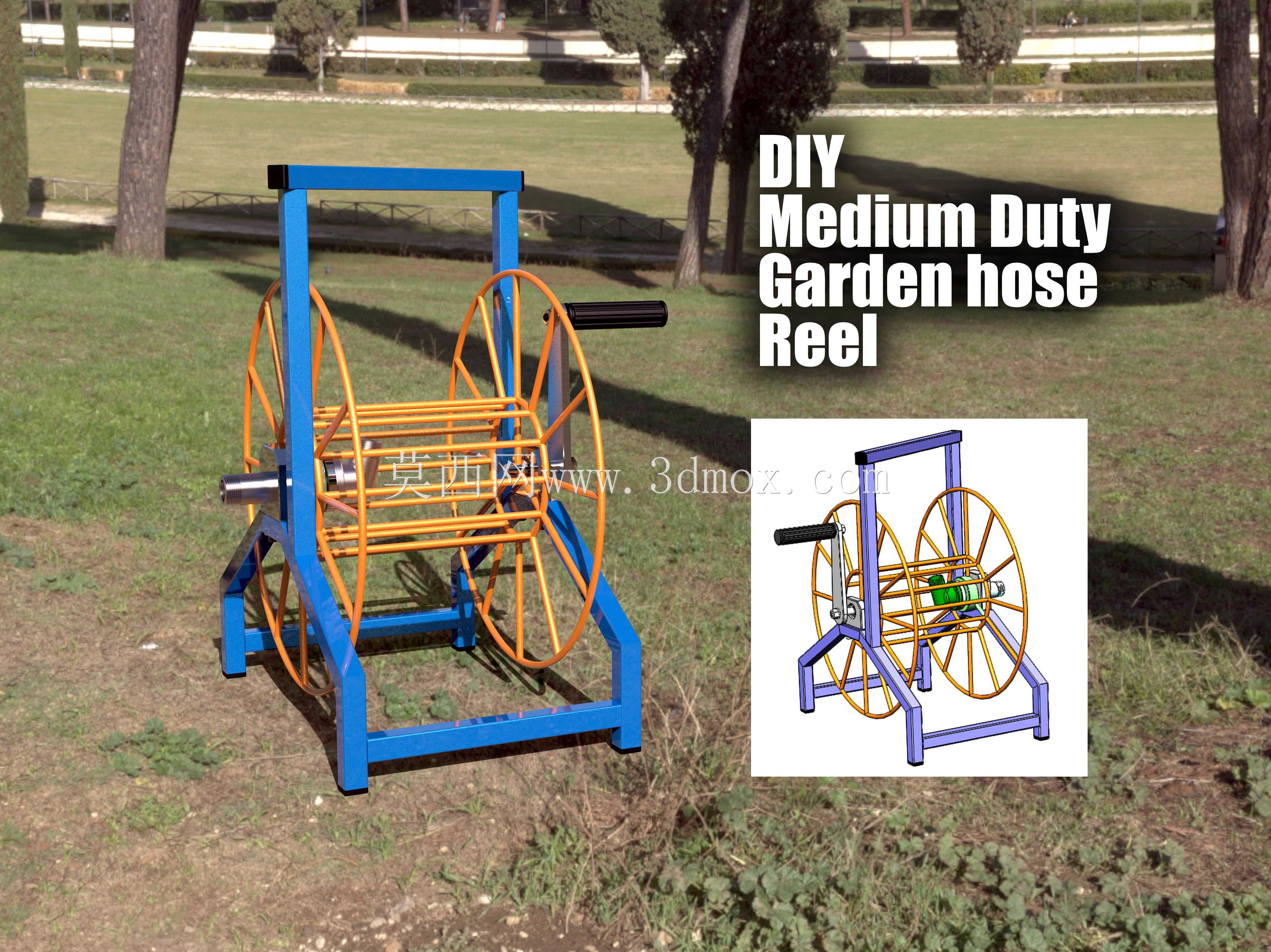

　　这套中型花园软管卷盘面向庭院浇灌、苗圃养护、小型农场临时供水以及户外清洁作业场景，主要解决长距离输水软管在地面拖拽、缠绕打结、收纳占地和反复搬运的问题。设备采用落地式框架结构，底部由两根纵向支腿和横向连接梁组成稳定支撑，工作时可直接放置在草地、硬化路面或工具房旁，也可通过底梁预留孔位固定在拖车、墙面支架或移动小车上。整体高度以成年人站立操作为基准，摇柄布置在侧上方，手腕转动半径避开轮盘外缘，收管时不需要大幅弯腰，单人即可完成软管牵引、排列和卷绕。

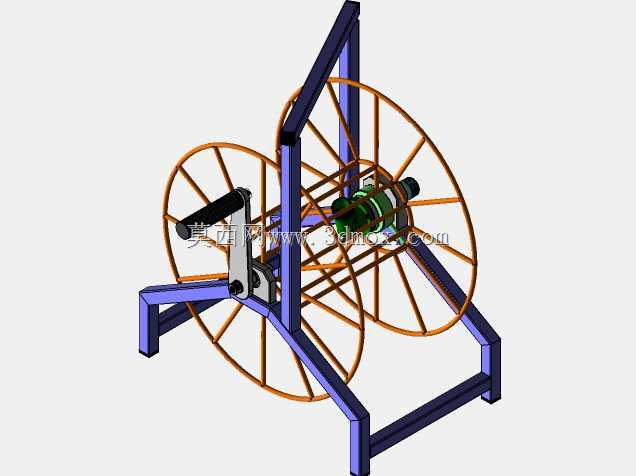

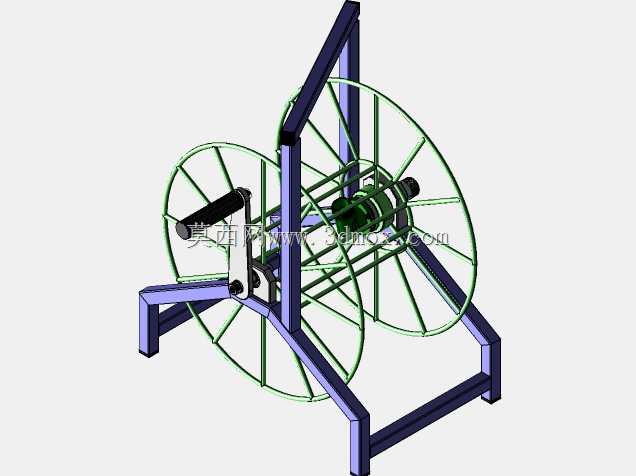

　　卷盘核心由两侧辐条式轮盘、中间绕管筒、中心转轴、侧向手摇柄和止转结构组成。轮盘采用多根径向杆件连接外圈与轮毂，既限制软管侧向滑脱，又减轻整体重量；中间绕管区留出足够宽度，可容纳中型花园软管多层排布。转轴贯穿两侧支架，轮毂与支架之间形成回转支撑，摇柄通过轴端传递扭矩，转动时轮盘同步旋转。手柄末端设置防滑握持段，摇臂长度兼顾省力与操作空间，软管较长或内部带水时，也能通过较小的力持续收卷。

　　结构设计上，框架优先考虑刚性和制造便利性。两侧立式支撑采用近似门形轮廓，顶部横梁承担受拉和侧向稳定作用，底部外伸支脚降低倾覆风险。轮盘与支架之间保留轴向间隙，避免喷涂、焊接或装配误差造成摩擦；中心轴的支撑位置靠近轮毂，减少悬臂长度，使满管状态下的弯曲载荷更均匀。侧向还可配置简易锁止位，收卷完成后限制轮盘反转，运输或存放时软管不会自行松脱。

　　外形边界方面，设备宽度由轮盘直径和摇柄回转范围共同决定，长度则取决于底梁跨距与软管卷绕宽度。布置时应在摇柄一侧预留手臂活动空间，在软管进出口方向保留直线牵引段，减少软管与轮盘边缘的摩擦。若安装在墙面或车辆上，需保证底脚固定点承受卷满软管后的偏心重量，并使转轴保持水平，否则轮盘旋转时会出现轴向窜动和排管不均。

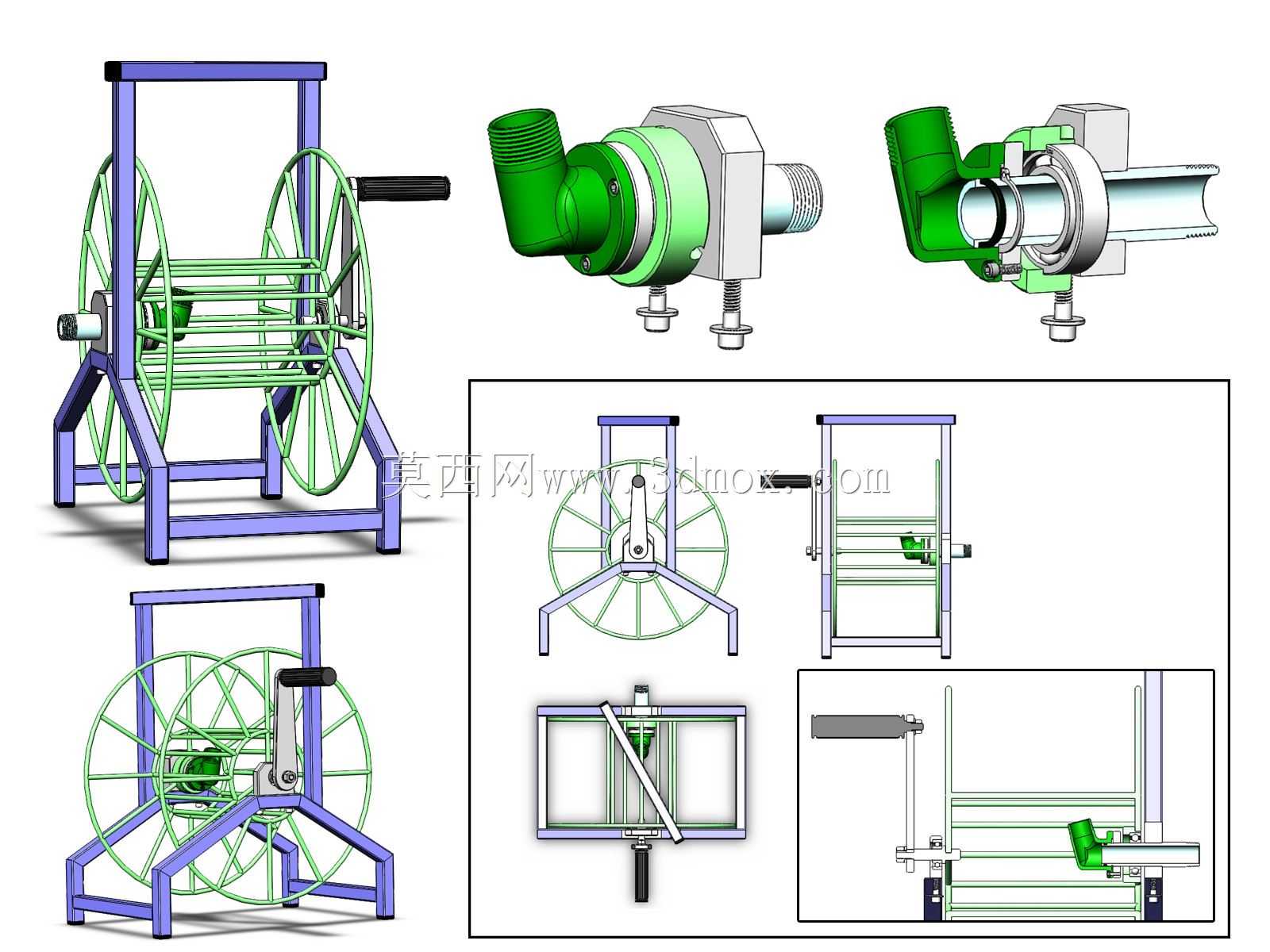

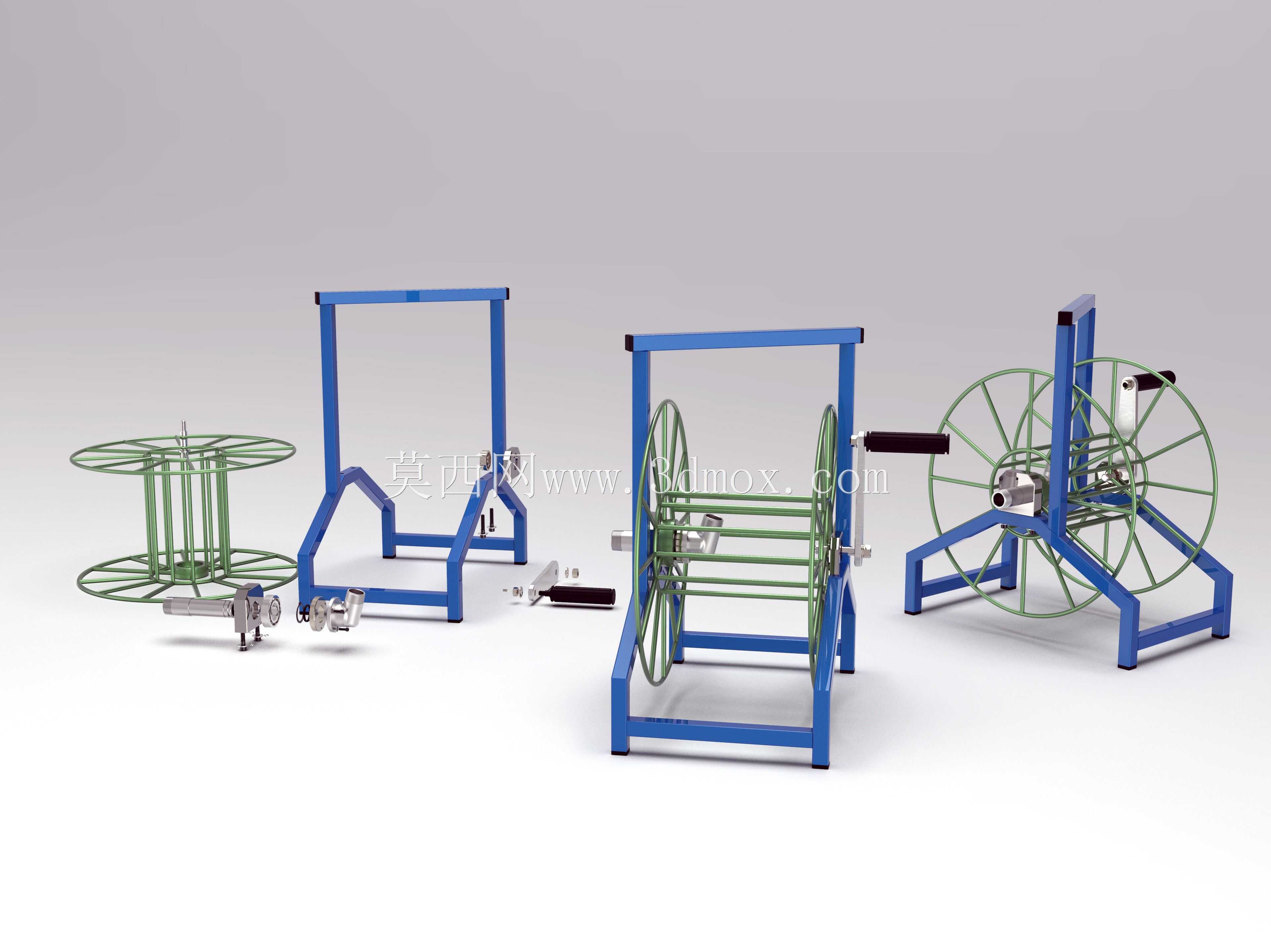

　　从建模角度看，该装置适合按骨架框架、回转轮盘、手摇驱动、固定支撑四个模块拆分。框架杆件可采用标准型材或方管焊接，轮盘辐条可用圆管弯曲后对称装配，关键配合集中在中心轴、轮毂和摇柄连接处。设计时需要重点检查轮盘外缘与支架内侧的间隙、摇柄整周运动包络、底脚接地面积以及软管最小弯曲半径。实际使用中，软管应在轻微张力下逐层缠绕，避免局部堆叠；冬季排空余水后再收卷，可降低软管粘连和冻胀风险。该卷盘结构简单、维护点少，既适合园林爱好者自制，也可为小型农用和物业清洁设备的卷管机构提供参考。
