BellesonSPX离散功率调节器结构

　　这套离散功率调节器结构面向小空间功率链路中的电压或电流调节环节，模型把功率承载基板、分立功率器件、连接引脚、安装支架与侧向固定件完整表达出来，适合在控制板堆叠、驱动模块布置、实验台架搭建以及小型电源模块预装配阶段进行干涉校核。实际使用时，这类调节器通常贴靠在受控电路附近，通过短引脚与母板连接，以缩短功率路径，降低引线电感和接触压降；绿色PCB区域承担器件承载与铜箔走线连接，黑色块状元件对应主要功率或热容量较高的部件，橙色小型元件则体现局部辅助器件的装配位置。

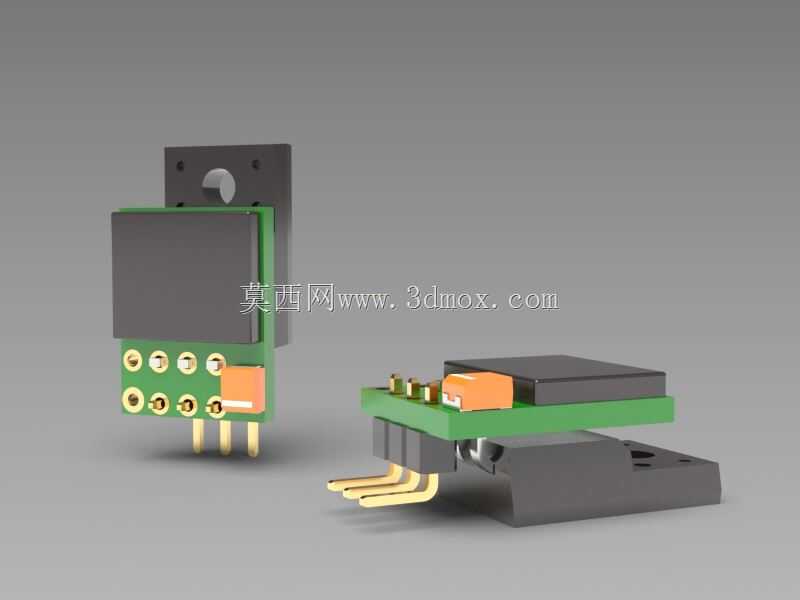

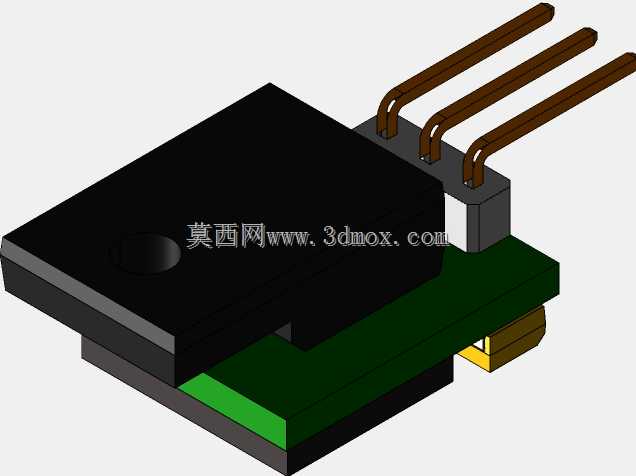

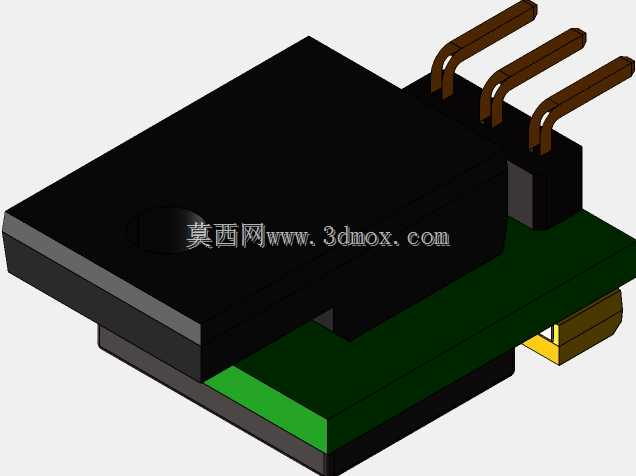

　　从结构设计思路看，模型没有把调节器抽象成单一黑盒，而是保留了分立器件与机械支撑之间的关系。竖直布置的版本通过背部板件形成安装基准，板上圆孔可用于螺钉固定或定位销配合，下方插针提供与外部电路板的电气连接；卧式版本则将功率板架设在折弯金属支架上，弯脚引脚向侧前方引出，便于在高度受限的壳体内横向安装。两种形态都强调安装边界：插针间距、板边轮廓、支架底面、元件最高点以及背部固定孔位置均需要在整机布局中提前预留，尤其要注意黑色功率元件上方不能与外壳或相邻线束发生贴合，弯脚区域也要保留焊接和检修空间。

　　在工程应用中，功率调节器不仅要满足电气连接，还必须考虑热扩散、机械振动和装配顺序。基板下方的金属支架可作为承托结构，使PCB在插拔、运输和长期振动下不单纯依赖引脚受力；背部固定板则适合在面板、散热片或设备侧壁上建立刚性连接。建模时将焊盘、通孔、引脚折弯、元件高度差和支架折边分别建出，能够帮助结构工程师同步检查母板开孔、连接器避让、绝缘间隙以及紧固工具进入路径。对于需要把功率级与控制级分离的设备，这种离散式布局也便于按发热等级安排位置，把较高元件放在风道附近，把低矮连接区留给信号走线。

　　外形上，组件整体由矩形电路板、方块状功率器件、圆柱形插针和折弯支架构成，几何关系清晰，没有复杂曲面，但对装配公差较敏感。引脚伸出长度决定焊接后的板间距离，支架厚度影响底面支撑高度，固定孔与板边的相对位置决定能否在现有面板上复用安装孔。若将其纳入设备总装，应同时核对三维包络、插针穿透深度、焊点占用高度以及周边塑料件或金属件的绝缘距离，从而在样机加工前把装不上、碰不到、焊不稳等问题提前暴露。
