剪叉式垂直升降定位工作台结构

　　这套剪叉式升降定位结构主要面向需要小行程、高刚性垂直调整的工位，常见于珠宝加工、精密装配、检测夹具、桌面工装以及轻型物料托举场景。它的核心价值不在于大吨位举升，而在于把平台高度稳定、可控地锁定在某一位置，使工件或治具能够获得合适的操作高度。与单纯依靠液压顶升的设备相比，该结构采用丝杆驱动剪叉臂展开与收拢，升降过程更强调位置保持能力和微调便利性，适合对垂直定位重复性有要求的桌面级应用。

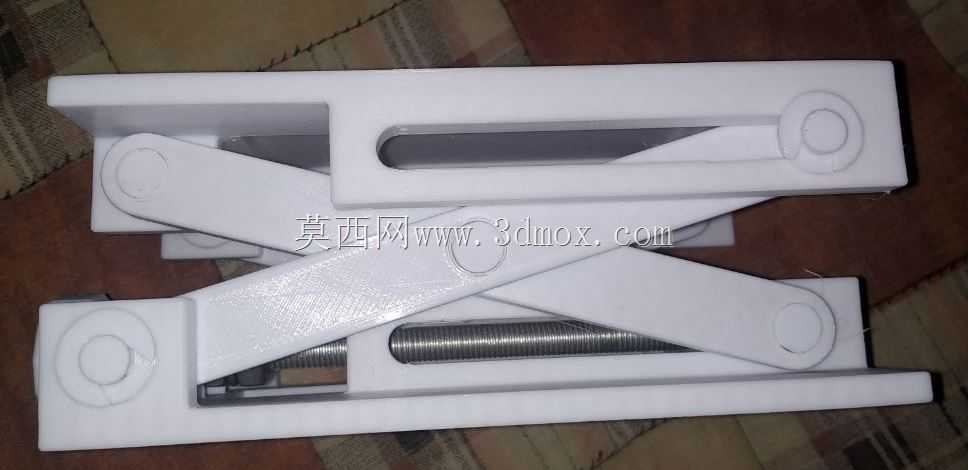

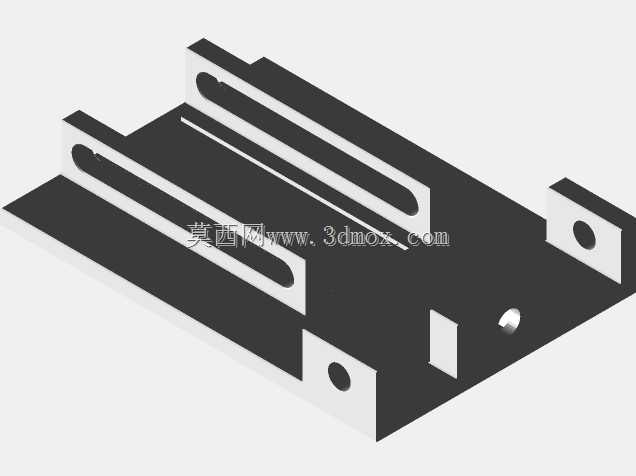

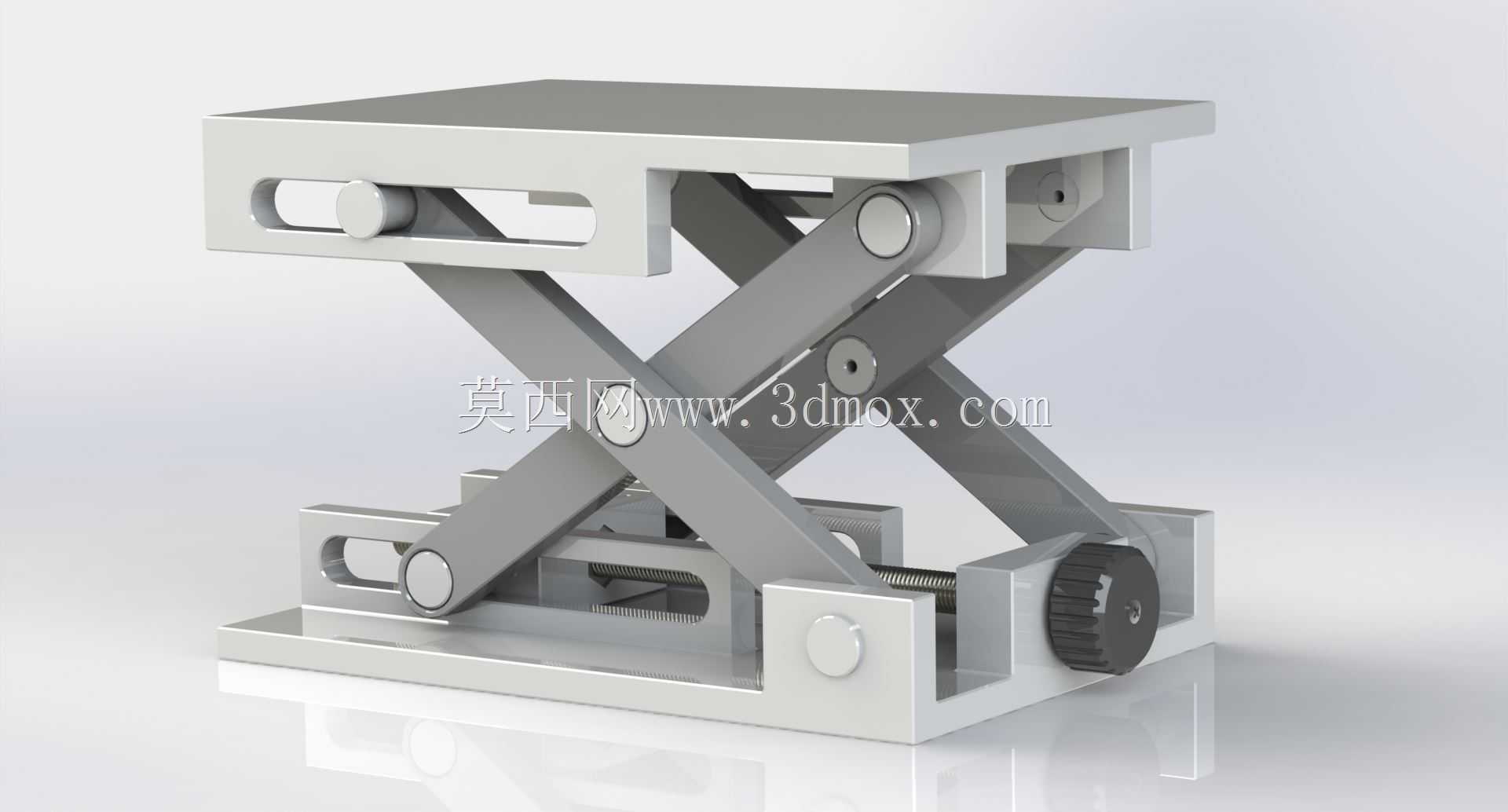

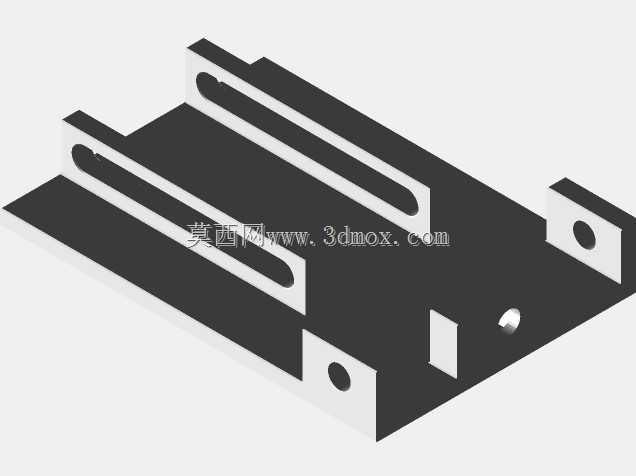

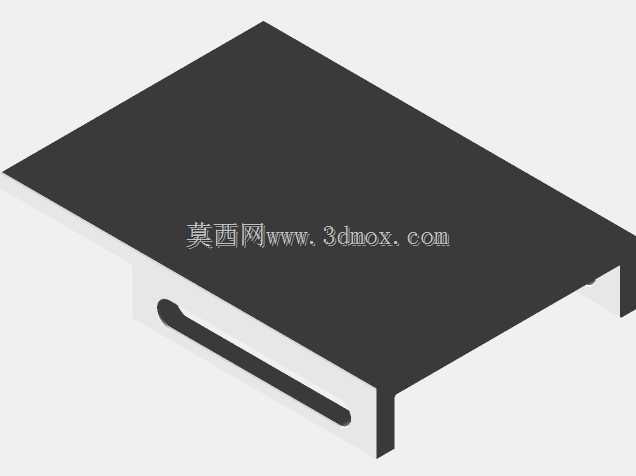

　　从结构组成看，设备由上承载平台、下安装底座、两组交叉剪叉臂、中部铰接销轴、端部滑块、传动丝杆以及端部手轮构成。上平台为矩形平板结构，边缘保留连续承载面，便于直接放置工件、夹具或小型加工辅具；下底座同样采用框式平板布局，可通过底面与工作台面或机架安装面贴合固定。剪叉臂在两侧对称布置，交叉点通过销轴形成主回转副，臂端分别与平台和底座铰接，其中一端随升降动作沿长槽滑动，从而把丝杆的水平进给转换为平台的垂直运动。

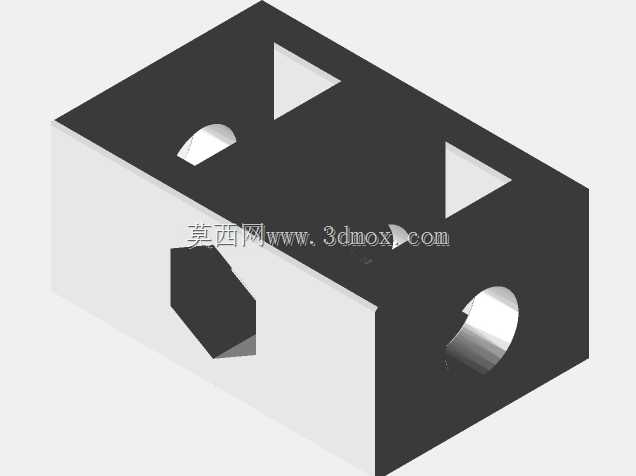

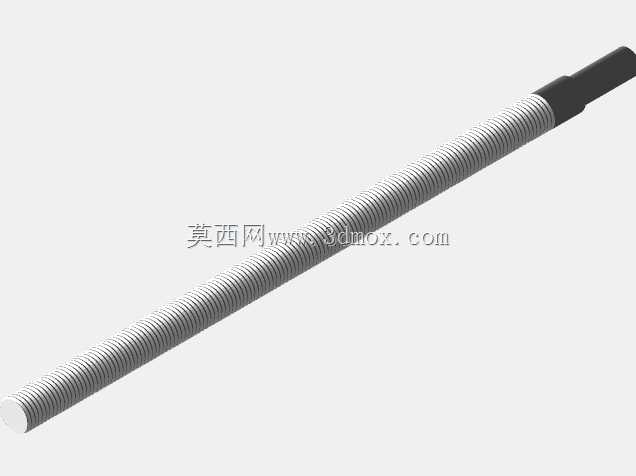

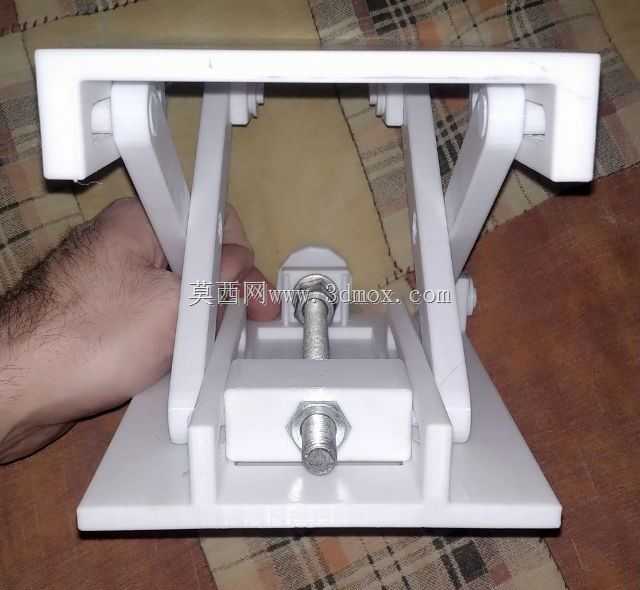

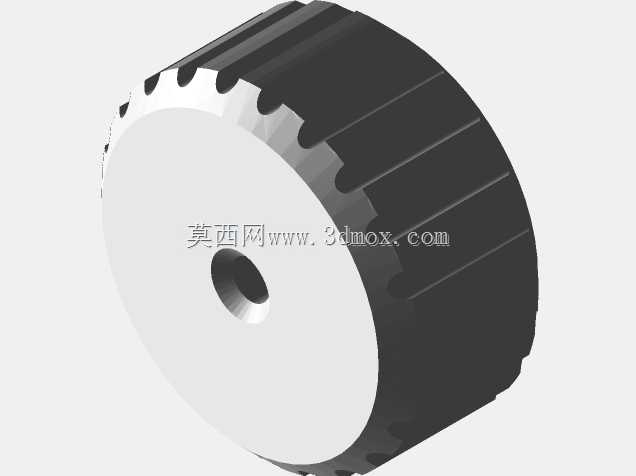

　　传动路线集中在底座内部。手轮旋转后带动丝杆，丝杆通过螺纹副推动滑动支座沿底座导向方向移动，剪叉臂下端支点间距随之改变。支点靠近时，交叉臂角度增大，平台上升；支点远离时，交叉臂趋于放平，平台下降。这种布置把驱动元件放在低位，平台上方保持开阔，不会占用工件装夹空间。丝杆本身具备较好的自锁趋势，在轻载定位工况下可减少平台回落风险；若用于频繁振动或更高安全要求的场合，工程上还可在该思路基础上增加锁紧螺母、制动块或限位销。

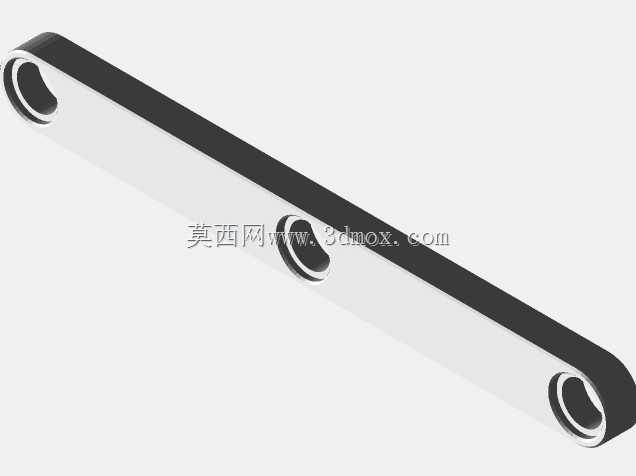

　　建模时需要重点控制几处配合关系。剪叉臂中部销轴是主要受力回转位置，孔径与轴径应按转动配合处理，避免过紧导致升降卡滞；臂端滑块与长槽之间要保留合理间隙，既要约束侧向位移，又要保证滑动顺畅。上平台与下底座的铰接座同轴度会直接影响两侧剪叉机构同步性，若两侧支点偏扭，升降时容易出现平台卡阻或局部磨损。丝杆轴线应与滑块移动方向平行，手轮端支撑座也要承受轴向力，因此底座侧板和安装肋板不能过度简化。

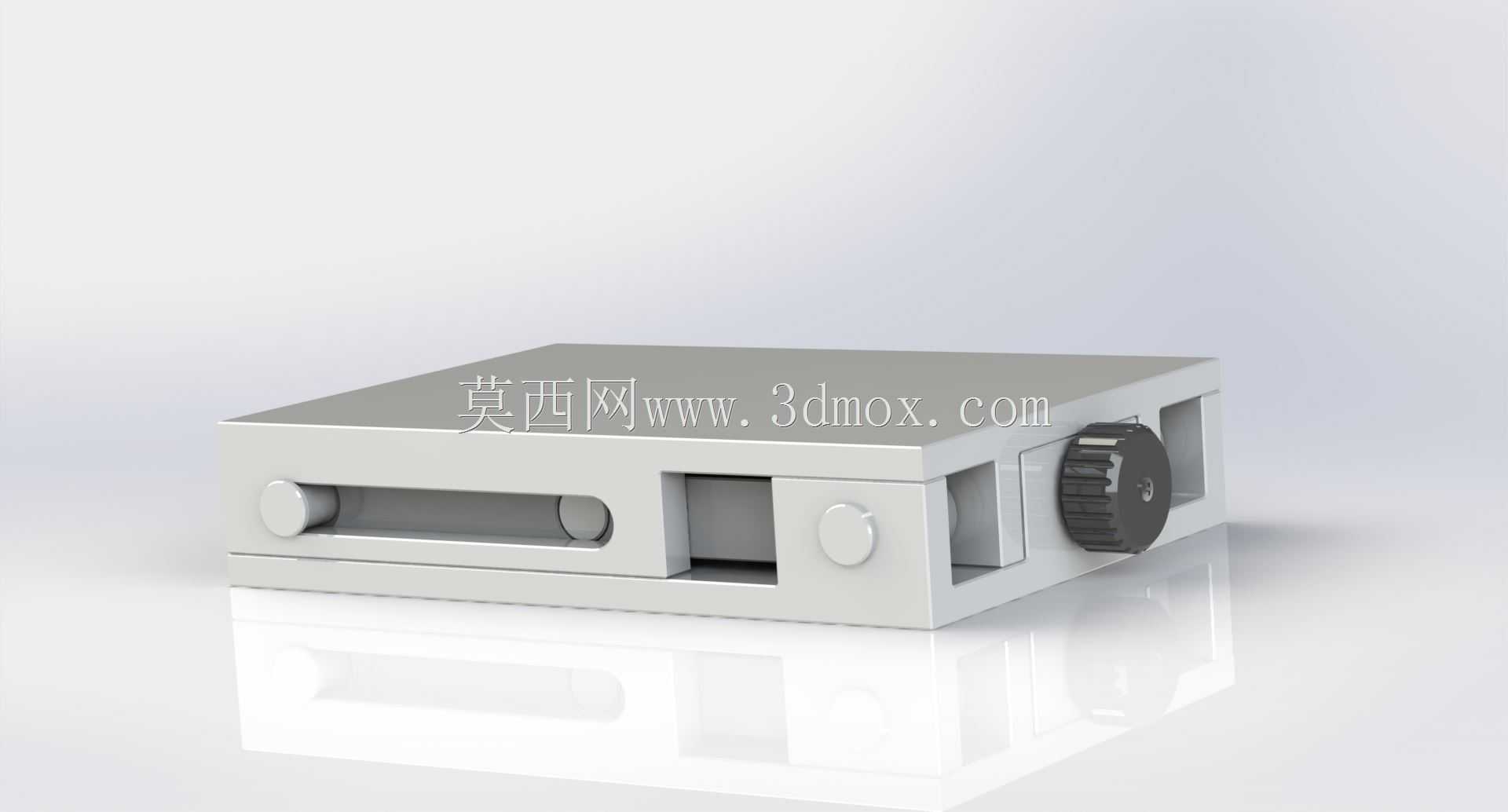

　　外形边界方面，该结构整体呈低矮矩形轮廓，收起状态下平台高度较小，展开后获得稳定的垂直行程。安装时需确认底座 footprint 与桌面或机架预留区域匹配，手轮侧向操作空间应预留，避免设备贴近护板后无法转动。上平台四周若连接夹具，应尽量让载荷靠近平台中心，偏载会使一侧剪叉臂和滑块承受附加弯矩。对于珠宝加工这类精密作业，平台可配合定位块、靠山或吸盘使用；对于自动化检测线，则可在平台上安装传感器支架、挡停机构或小型载具。

　　设计思路上，该方案没有追求复杂动力系统，而是利用剪叉机构的成熟运动原理，以较少零件实现平稳升降。矩形管材和板件构成主要承力框架，销轴与滑块承担运动转换，整体加工方式适合铣削、线割和标准件装配。实际选型时，应根据目标载荷复核剪叉臂截面、销轴剪切强度、丝杆轴向力以及底座刚度；若设备需要电动控制，也可将手轮替换为电机与联轴器，但必须同步考虑行程限位和过载保护。
