工业防护用带挡边金属扶手三维设计

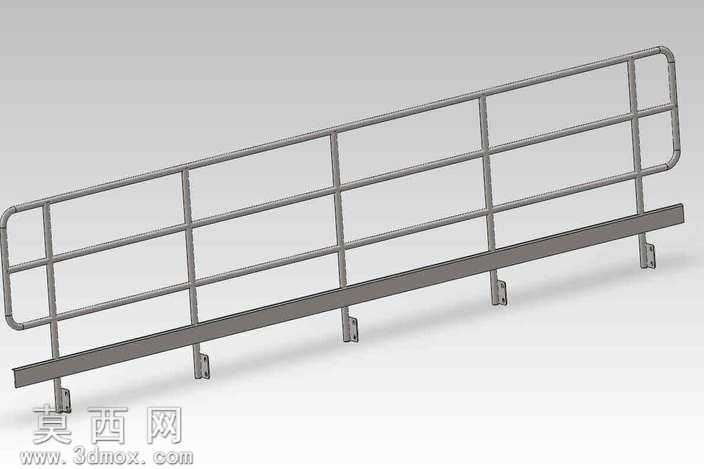

本作品为工业场景使用的带挡边金属防护扶手三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循金属管材加工的工艺逻辑，所有弯折、拼接位置均预留了实际生产所需的工艺余量，确保模型可直接对接生产加工环节。模型渲染阶段采用哑光磨砂金属材质，还原了碳钢管材经表面防锈处理后的真实质感，底部安装支座做了金属镀锌的材质区分，挡边部分则做了细微的表面纹理处理，模拟实际使用中防滑耐磨的表面处理效果，整体渲染光影柔和，清晰展现构件的每一处结构细节。结构设计上，该扶手采用圆管弯折成型的主框架，横向设置三道平行横杆作为手扶与防护主体，竖向设置五根等距分布的竖杆完成横向杆件的连接固定，框架底部通长设置一体化挡边结构，可有效防止小型物件从扶手底部缝隙滑落，底部均匀分布四个带安装孔的固定支座，可直接通过膨胀螺栓与安装基面完成固定，整体结构受力均匀，符合工业防护设施的安全承重要求。设计思路围绕工业场景的安全防护需求展开，摒弃了多余的装饰性结构，全部采用标准化圆管型材进行设计，有效降低生产加工的材料成本与加工难度，杆件间距严格按照安全防护规范设置，避免出现人员肢体卡入的安全隐患，底部挡边与主框架采用满焊连接的结构形式，在模型中通过焊缝特征还原了实际焊接的连接细节，固定支座的安装孔位尺寸经过标准化校核，可适配多数工业平台、通道的安装基面要求，整体模型结构完整无缺失面，所有装配关系均按照实际组装逻辑添加配合约束，可直接用于工程出图、施工模拟以及产品展示等多个场景，能够为工业防护设施的设计、生产、安装环节提供精准的三维数据参考。
