手持充电式电钻外观结构造型设计

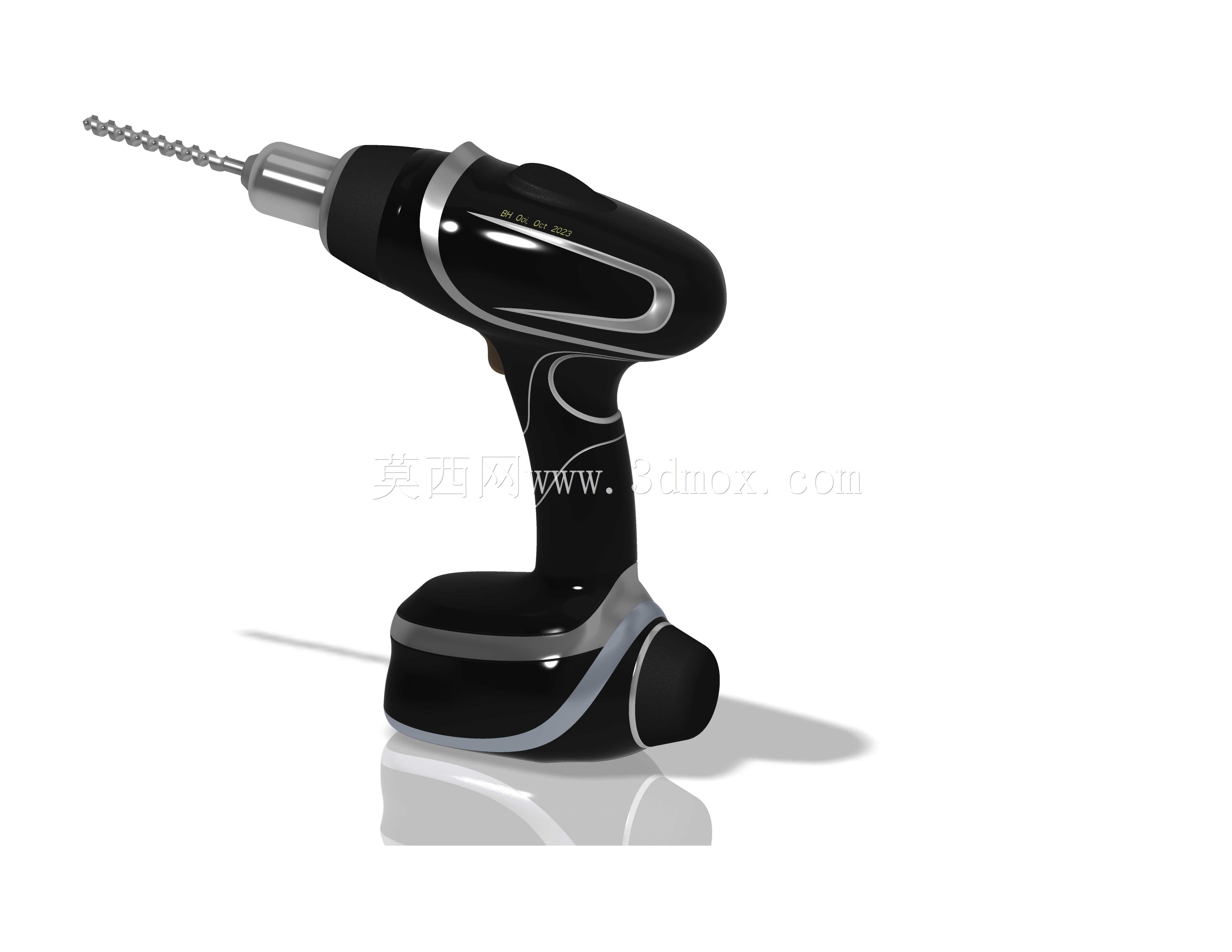

　　该作品呈现的是一款手持充电式电钻的完整外观与主体结构，建模重点集中在人机握持区域、动力输出端、电池包衔接段以及外壳分件关系上，适合用于电动工具产品方案评审、结构干涉检查、装配关系梳理和展示级渲染。从实际使用场景看，这类工具广泛出现在家装维修、木制品装配、金属薄板钻孔、家具安装、现场售后维护以及轻型生产线辅助作业中。使用者往往需要在狭窄柜体、墙面边角、梯架上方或无固定电源的位置完成钻孔与拧钉操作，因此整机不能只追求视觉流线，还必须兼顾单手取放、重心控制和长时间握持疲劳。

　　模型中枪式手柄采用后倾收腰形态，握持区位于电机腔与下方电池包之间，使钻头轴线、手腕和施力方向尽量保持顺直。外壳表面通过多条银色装饰筋分割黑色主体，既形成视觉层次，也对应实际产品中上下壳的拼合边界、加强筋走向和包胶区域。手柄背部与底部做了圆弧过渡，避免手掌根部在持续推压时接触锐边；扳机区域预留出手指自然弯曲的空间，便于食指控制启停，同时周围壳体留出防护唇边，降低误触和磕碰风险。

　　前端夹头部分按照三爪钻夹的装配逻辑表达，钻头沿主轴轴线伸出，输出端与机身之间设置金属质感的过渡套，用于区分扭矩传递区和塑料外壳区。该段在真实设计中需要关注主轴同轴度、夹头外径与工件靠近时的可视性，以及钻头摆动对孔位精度的影响。机身顶部较饱满，用于容纳电机、减速齿轮组和控制板；侧面曲线并非单纯装饰，而是围绕内部元件包络向外推出的最小外形，设计师需要在壳体壁厚、螺钉柱位置、散热通道和内部走线之间反复调整。

　　底部电池包采用宽厚基座形式，既扩大站立接触面，也增加整机下部质量。模型中电池与手柄衔接处有明显分段线，对应真实产品中的卡扣、导轨和电气插接界面。布置电池包时需控制拔插方向、锁扣行程和落地稳定性，若基座过窄，电钻静置时容易侧翻；若手柄过粗，则会削弱小手用户的握持可靠性。整机长度主要由钻头、夹头、电机腔和电池包共同决定，高度则受手柄倾角与底部电池厚度影响，在包装内衬设计、工具箱排布和挂架收纳时都需要依据这些外轮廓预留间隙。

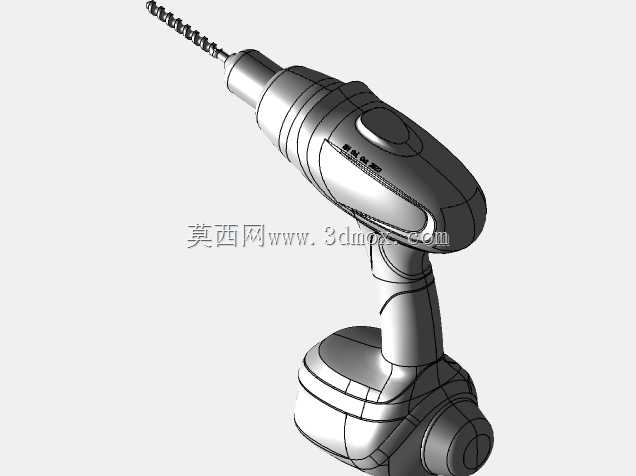

　　从结构建模角度看，该类外观件需要持续检查壳体拔模方向、按键开孔与内部支架的对应关系、装饰件贴合面以及左右壳螺钉柱是否落在可受力区域。曲面过渡处不能只追求高光连续，还要考虑注塑成型后的熔接线、缩水印和装配公差。钻头、夹头、金属套、塑料壳体和橡胶握持区在材质表达上应明确区分，便于后续渲染时体现受力部件与防护部件的差异。整体方案把电动工具的功能分区、握持姿态和外观分件集中在同一模型中，能够为手持设备的造型推敲、结构布局和工程展示提供直观参照。
