工业筛分过滤机组框架壳体结构设计

　　这套三维结构围绕工业筛分、过滤或固液分离类机组展开，主体由下部承载钢架、中部箱式壳体、上部检修盖板以及侧置驱动与进出料接口组成，适合在选矿、洗选、污水预处理、散料分级等连续生产线上作为核心处理单元布置。现场安装时，设备通常落在混凝土基础或钢平台上，四根支腿底部带方形底板，可通过地脚螺栓固定；支腿之间布置多层横梁和纵梁，形成稳定的框式承托结构，既承担箱体内物料和介质重量，也抵抗驱动端运转带来的振动与扭转。建模时需要优先锁定支腿底板标高、主梁中心线和箱体外形边界，再向内部细化支撑点，避免后续管路、平台和检修空间发生干涉。

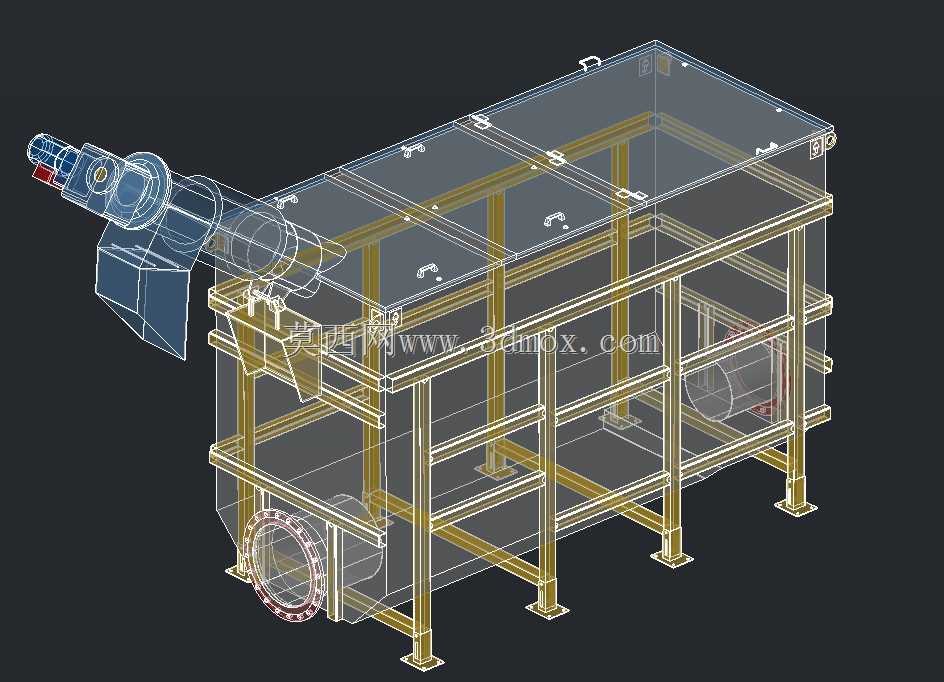

　　中部箱体采用分段板焊外壳，侧壁、底板和内部隔仓共同构成物料流经通道。透明表达的壳体可以清楚看到内部加强筋、支撑梁和接口位置，便于评审物料流向、积料死角和检修可达性。箱体顶部设置多块可拆盖板，盖板上布置吊环或快开结构，方便人员在停机后检查筛网、滤板、衬板或内部传动件。侧上方伸出的驱动组件包含电机、减速机和联轴支承，动力由此传入箱内，带动筛轴、螺旋或搅拌分离机构工作；驱动端与壳体之间保留安装、对中和维护距离，选型时应核对轴高、法兰连接尺寸及皮带或联轴器包络范围。

　　设备下部和侧向设置大口径法兰接口，分别对应进料、出料、溢流或排渣需求。法兰端面上的螺栓孔需要与配套管道、阀门或软连接统一孔数和压力等级，管口方位还要结合车间管线坡度确定。下部圆形法兰适合集中排出处理后的物料或废水，侧部接口可用于溢流、回流或检修排空。结构设计中，壳体受料区应考虑衬板、耐磨板或加强角钢，支架与箱体连接位置宜设置垫板，减少薄板局部应力；驱动端支座则需提高刚度，保证轴系运转时不产生明显变形。

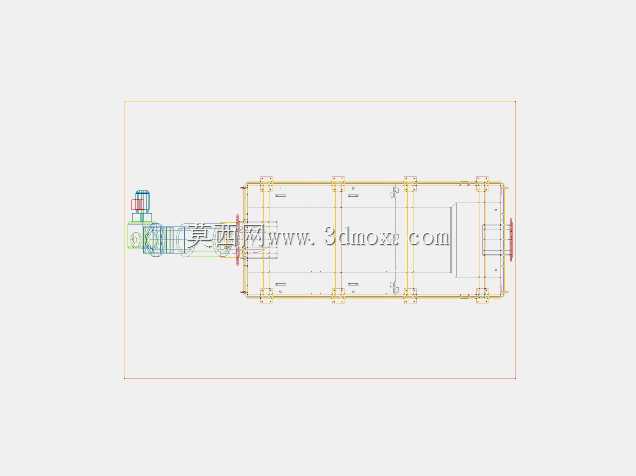

　　从布置边界看，整机呈长方体高位支撑形态，支腿下方留出输送、收集槽或管路接入空间，侧面需预留电机拆装、吊物和人行通道。三维模型把钢架、薄板罩壳、检修盖、驱动部和法兰接口完整关联，能够直接用于方案评审、干涉检查、基础条件提资和加工件拆分。
