多孔定位柔性焊接工装工作台

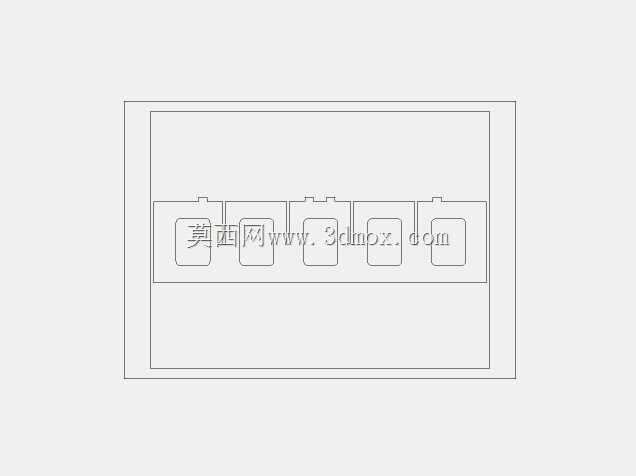

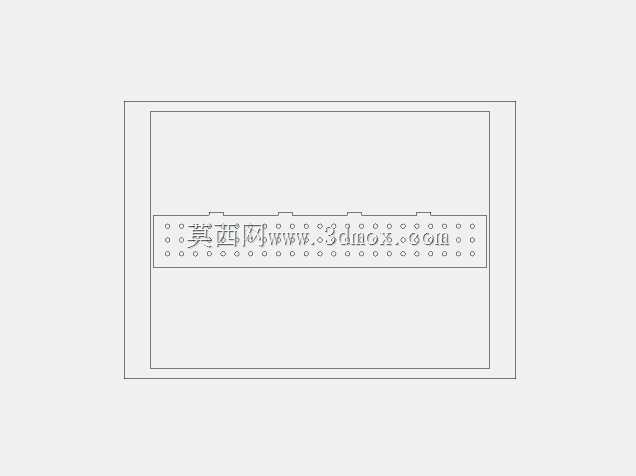

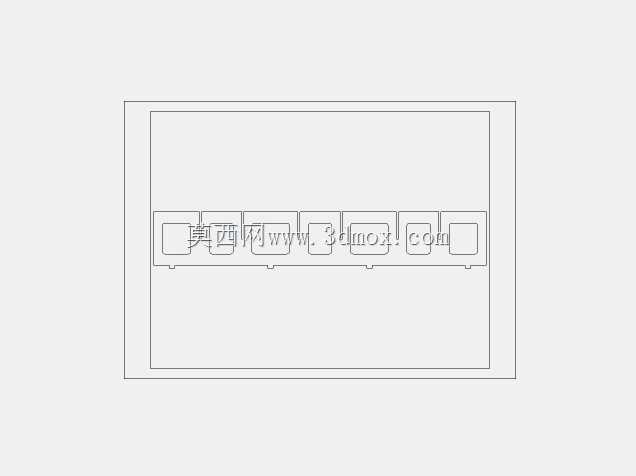

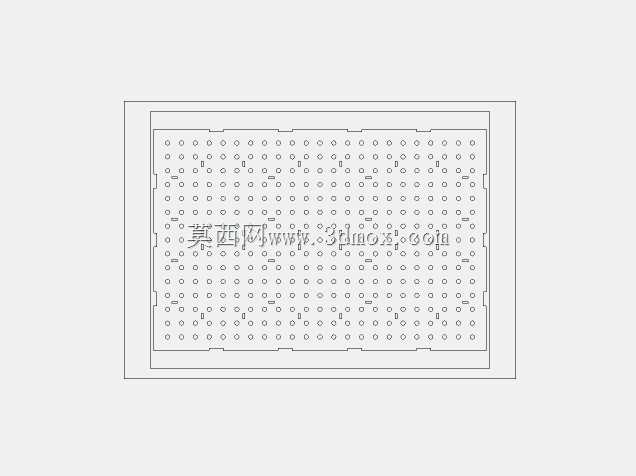

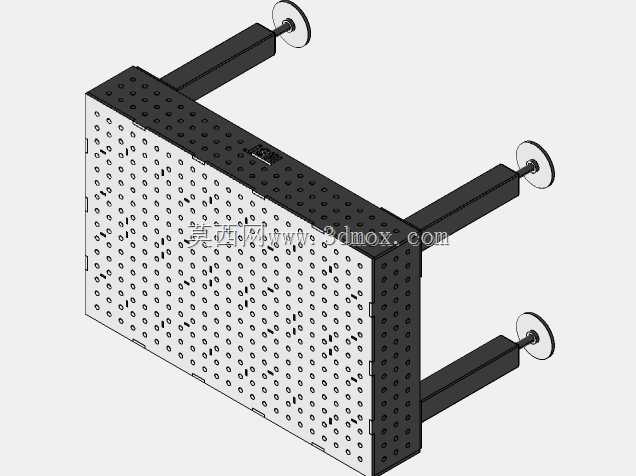

　　这套三维工装平台主要面向中小批量钣金件、框架件、管件的组对与焊接工位，解决传统焊接工位反复搭垫块、临时点焊靠山、工件找正耗时长的问题。平台主体采用带密集矩阵孔系的厚板台面，孔位按标准网格排布，正面与相邻侧面均布置定位孔，可在X、Y、Z三个方向快速穿装定位销、压紧件、角度靠山与延伸支撑，不需要在台面上额外划线钻孔，就能完成不同外形工件的快速装夹。台面采用高刚性箱型框架结构，上下面板与内部加强筋形成封闭承力格构，承受焊接时的局部热变形与装夹侧向力时，台面整体挠度控制在工装允许范围内；矩阵孔同时兼顾减重与安装基准双重作用，孔口倒角处理，方便销件快速插入，也能减少焊渣飞溅堵塞孔道的清理难度。平台两侧伸出的可调支腿采用方管截面，

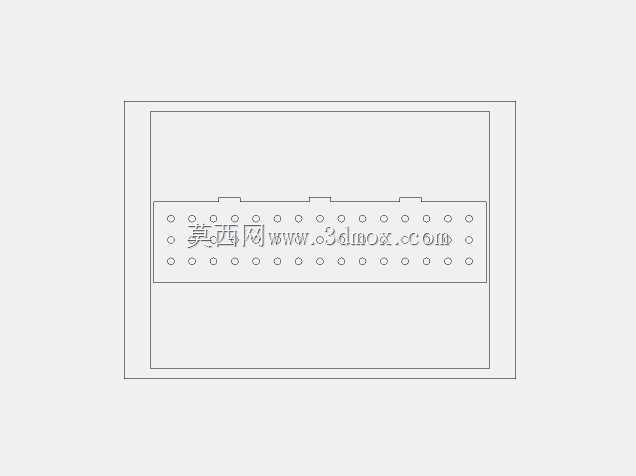

　　端部配置圆形可调脚座，可在车间不平整地面上调节台面水平度，支腿与台架采用螺栓连接，运输时可拆分，进场后按定位面锁紧即可投入使用；支腿跨距在设计时预留了操作人员站位空间，台下可放置焊枪收纳架、清渣工具盒，避免工位周边工具散乱。实际组焊作业时，先按工件基准边选取台面上对应网格孔，插入定位挡块完成工件长边定位，再用快速压紧器在非焊接区域压紧，异形管件可通过带角度座的销件调整空间姿态，多件拼焊时能借助台面孔系统一基准，减少多次翻面带来的累计误差。台面侧边孔系用于安装延伸托架，当工件长度超出主台面时，可外接同孔系支撑臂，保持长构件组对时的直线度；平台表面做氮化或氧化耐磨处理，焊接飞溅不易粘附，日常用铲刀即可清理台面。

　　建模过程中对孔系网格做了全参数化关联，孔间距、台面厚度、支腿伸出长度均可按工位需求调整，装配体里保留了可调脚座的螺纹调节行程，干涉检查时重点验证了压紧件绕销孔旋转的全行程空间，以及支腿与台下工具存放区的边界，确保现场装夹操作时工具不会与支腿发生磕碰。这类平台既可以单独放在焊接车间作为固定工位，也能多台拼接组成大型构件组对线，适配机架、防护罩、小型设备底座等多种焊接作业。
