汽车用双辊式支撑托架结构设计

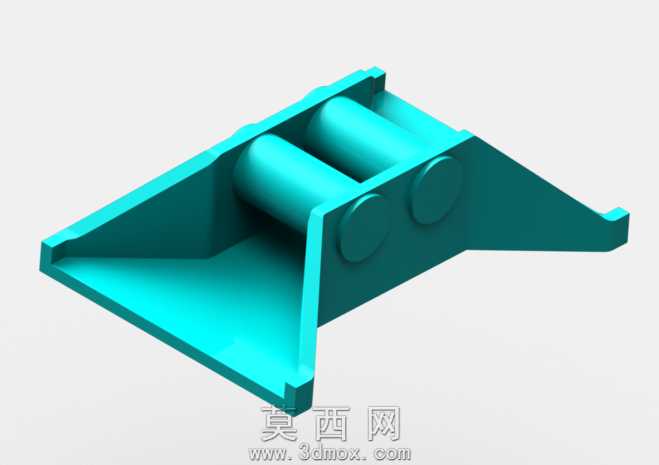

本模型为汽车配套使用的双辊式支撑托架结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械结构设计的公差配合原则，对各部分特征进行精准约束，确保各部件装配关系符合实际生产装配要求。模型整体采用一体化侧板搭配双辊轴的结构形式，两侧对称设置的弯折承力侧板作为主体承载结构，侧板采用斜向过渡的斗状承托面设计，可有效分散承载时的应力，避免局部应力集中导致的结构变形；侧板上部平行设置两根圆柱形辊轴，辊轴与侧板通过圆形轴端定位结构实现装配固定，辊轴表面做光滑过渡处理，可在使用过程中实现与配套部件的滚动接触，降低滑动摩擦带来的部件损耗。建模时对各边角位置做了合理的圆角过渡处理，既符合实际机加工艺的工艺要求，避免锐边带来的安全隐患，也优化了结构的应力分布特性。材质设定上，主体结构选用高强度合金结构钢材质，渲染时赋予模型均匀的青蓝色金属漆面质感，清晰呈现各结构面的转折关系与装配层次，可直观展示托架的整体形态与结构细节。设计过程中重点考量了托架的承载稳定性与安装适配性，侧板末端设置的钩状定位结构可与配套安装基座快速卡合定位，降低现场安装的操作难度；双辊平行布置的形式可适配不同宽度的配套承托部件，提升部件的通用适配能力。整体结构无冗余设计，各部分特征均服务于承托、导向、定位的核心功能，建模特征清晰无碎面，可直接用于后续的工程图导出、结构有限元分析以及工艺加工参考，能够满足汽车生产装配环节中相关工位的工装支撑使用需求，结构强度与安装便捷性均经过设计层面的合理性验证。
