多球头行管捆扎金属冲头三维设计

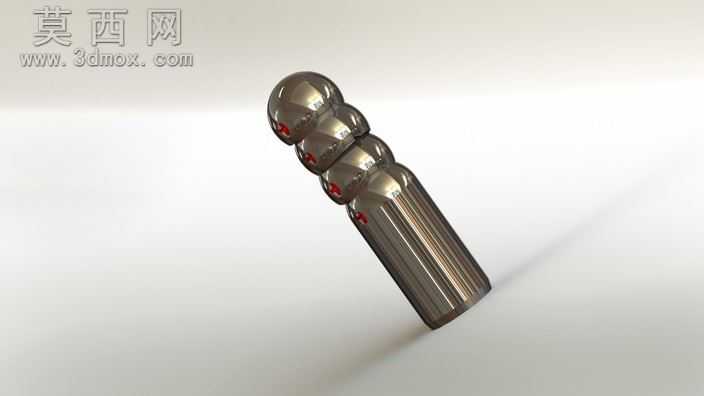

该三维模型为行管捆扎工序使用的多球头金属冲头，建模阶段采用SolidWorks完成全参数化结构搭建，首先以圆柱基体为基础特征，通过拉伸凸台命令构建冲头的杆身主体，保证杆身的同轴度公差符合工装配件的装配要求，后续在杆身的工作端依次创建四个直径递减的半球形球头结构，每个球头与杆身的衔接处均采用圆角过渡处理，避免应力集中导致的零件断裂问题。建模过程中对球头的排列间距、球头直径差、杆身长度与直径比例均做了参数化关联，可根据不同规格的行管捆扎需求快速调整尺寸参数，无需重新绘制基础特征。材质设置阶段选用高碳合金钢作为零件材质，通过调整材质编辑器中的金属粗糙度、反射率、环境光遮蔽参数，还原出高硬度金属件经过精磨后的亮面金属质感，渲染时采用三点布光方案，主光源从斜上方45度照射突出球头的曲面轮廓，辅光源补亮杆身的暗部细节，背景选用浅灰色哑光平面突出金属零件的光泽质感，最终渲染效果清晰呈现出零件的曲面过渡与结构细节。结构设计上，该冲头的杆身尾部为平直圆柱结构，可适配常规冲压设备的夹具装夹，工作端的多球头结构可在单次冲压行程中完成行管捆扎部位的多点压合定型，相比单球头冲头可有效减少冲压次数，提升捆扎工序的加工效率，同时球头的圆弧面可避免冲压过程中刮伤行管表面，保证捆扎部位的外观完整性。设计思路围绕行管捆扎的实际加工需求展开，针对传统单点位冲压容易出现捆扎松动、压痕过深的问题，采用多球头递进式压合的结构，让捆扎部位的受力从第一个球头到最后一个球头逐步递增，既保证捆扎的紧固度，又避免单次压力过大导致行管变形，建模时还对零件的边角做了微小倒角处理，符合五金加工零件的工艺要求，避免热处理过程中出现应力开裂的问题，整体模型的特征树逻辑清晰，所有特征均保留可编辑参数，方便后续根据实际加工反馈调整结构尺寸，适配不同管径、不同壁厚的行管捆扎加工场景。
