RS485通讯转接电路板模块

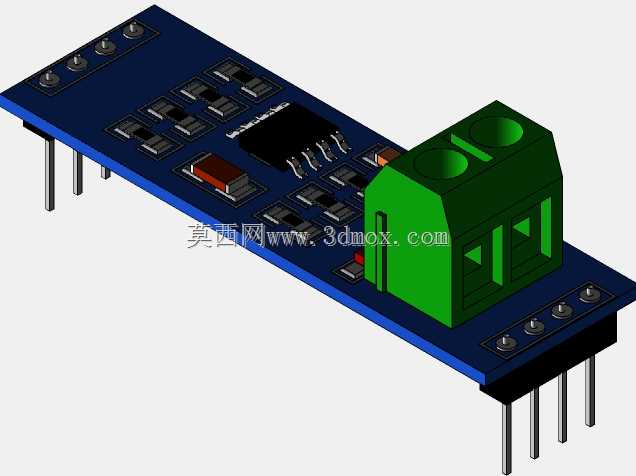

　　这块RS485通讯转接板在工业现场的应用面相当广，常见于PLC控制柜、数据采集终端、传感器组网以及上位机与下位机之间的串行通讯链路搭建。RS485采用差分信号传输，抗共模干扰能力强，支持多点总线挂载，在车间强电磁环境、长距离布线场景下比TTL或RS232更稳定，因此这类转接模块几乎是自动化设备里的标配小部件。建模时首先要把板卡的功能分区理清楚：板体为长条形双面PCB，一端布置绿色的两线接线端子，用于接入A、B差分总线，端子采用螺钉压接结构，方便现场线缆固定与后期维护；另一端及板边布置两排直插排针，用于插接在主控板或面包板上，完成电源、地、收发信号的对接。板面中部依次排布收发芯片、限流电阻、上拉下拉电阻、去耦电容以及终端匹配电阻焊位，

　　元件布局遵循信号流向，从排针侧的TTL信号进入收发芯片，转换后经端子输出差分信号，走线短而顺，减少信号反射。设计思路上，板宽与排针间距严格对齐2.54mm标准网格，保证可直接兼容通用杜邦线与母座；板长方向预留了安装孔位边界，四角的金属化孔可配合铜柱固定在壳体内，避免插接后晃动。外形尺寸方面，整板厚度按1.6mm常规PCB取值，排针伸出板面约7mm，端子高度约12mm，建模时需把端子的进线孔、螺钉槽、隔筋以及排针的方柱本体都还原到位，干涉检查重点在端子与周边电容的间距、排针与板边的安全距离。绿色端子的卡扣与防呆斜面、芯片的引脚弧度、电阻电容的端面电极都做了细节刻画，装配时端子贴板焊接、排针贯穿板孔，焊点高度控制在合理范围。

　　这类模块在组网时通常在总线首尾两端并接120Ω终端电阻，板上预留的电阻位正是为此而设，实际选型时还要结合供电电压确认电平匹配。整体结构紧凑、边界清晰，既能用于整机装配的空间校核，也可作为控制柜布线、端子排布设计时的参考参照。
