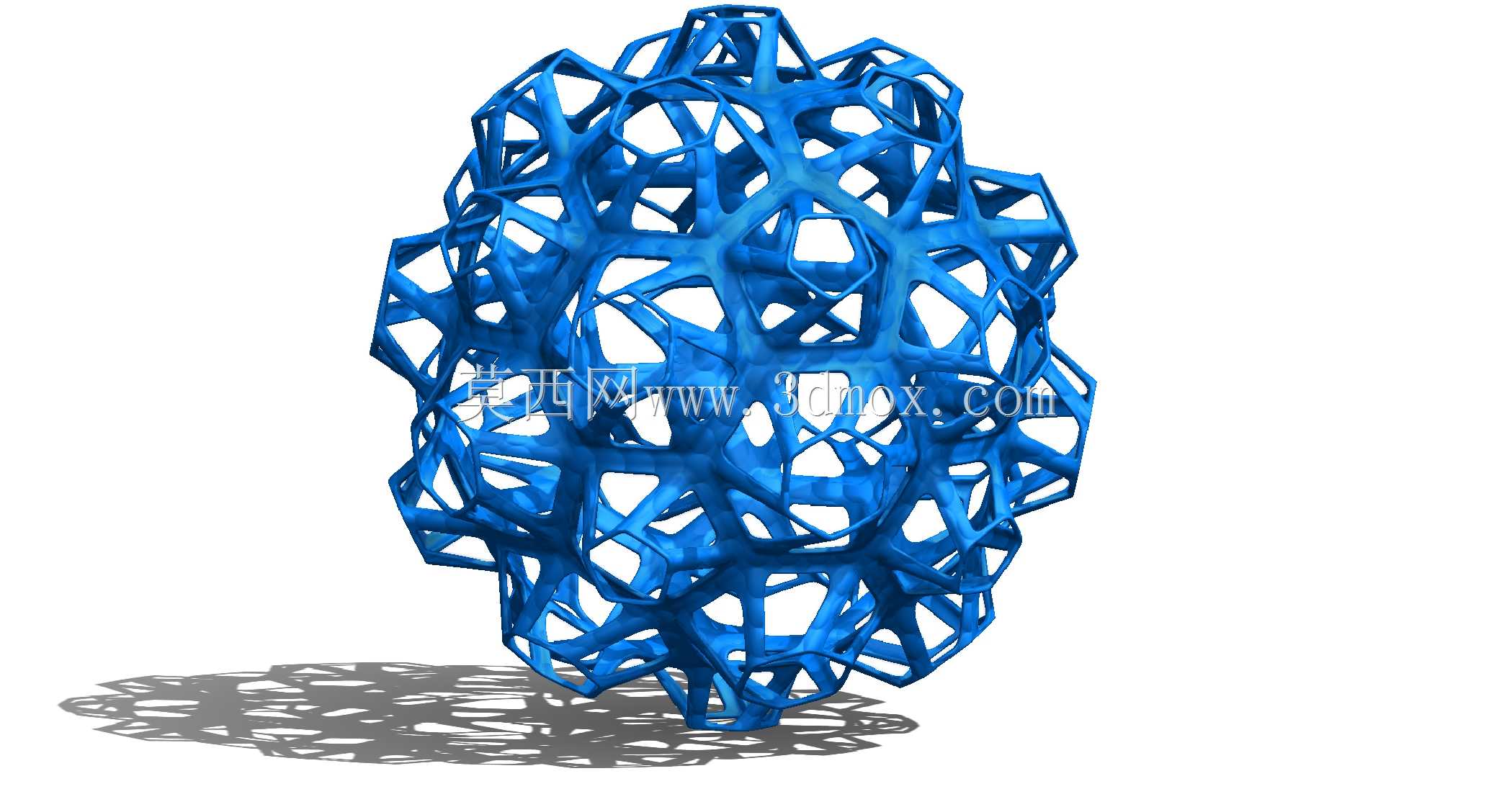

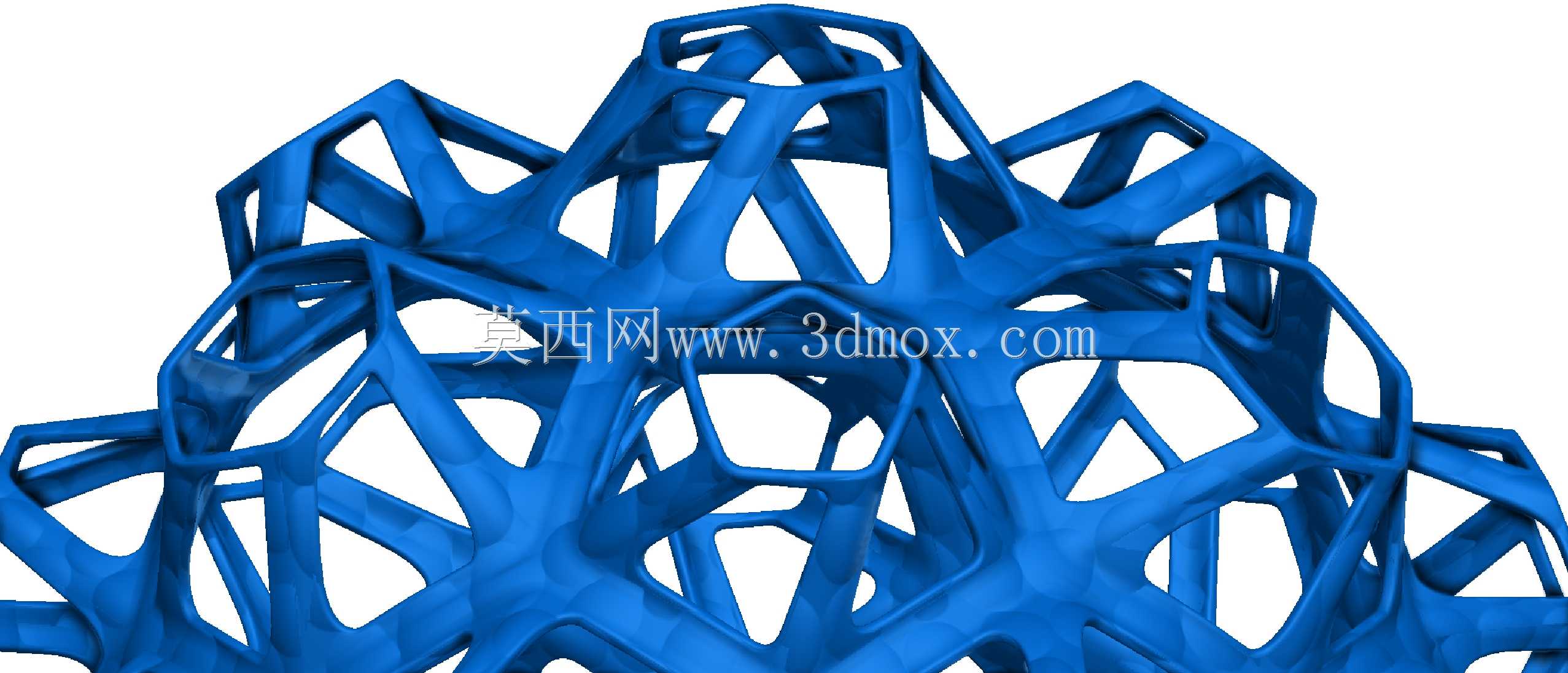

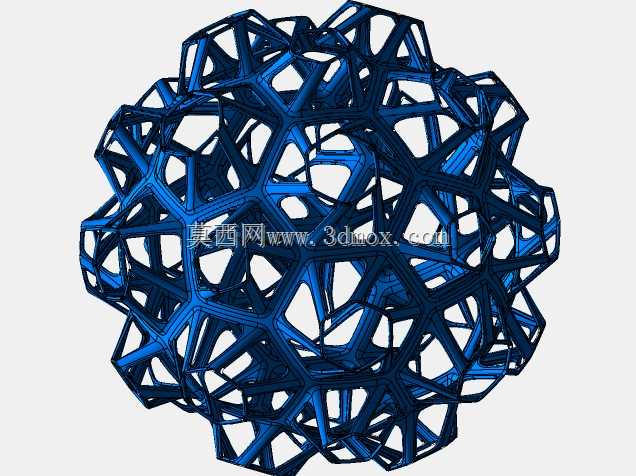

这套构型围绕正二十面体的空间几何关系展开,没有采用传统实体包覆的做法,而是把二十个三角面域的棱边骨架提取出来,再对每根杆件做连续的曲面加厚与节点融合,最终形成一个通体镂空、内外通透的网状承力体。从结构工程师的角度看,它更接近空间网架与仿生骨小梁的混合形态:杆件沿多面体棱线走向布置,在十二个顶点区域自然汇交,汇交处通过大圆角过渡把多根梁合并成连续的实体节点,避免了尖锐交线带来的应力集中。
实际应用中,这类镂空多面体并不只停留在几何展示层面。轻量化承力框架、展陈装置的艺术骨架、增材制造的拓扑填充样件、通风透光的设备防护罩,都可以借用这种思路。由于材料只分布在主要传力路径上,整体耗材明显少于实心壳体,而三角网格本身又具备良好的刚度稳定性,受压时杆件以轴力为主,抗弯负担较小。若用于展台或公共艺术装置,镂空比例还能让视线与气流穿过,减少封闭体量带来的压抑感。
建模时需要先锁定二十面体的外接球边界,所有顶点均落在同一球面上,相邻顶点等距连接,才能保证三角面尺寸一致。骨架中心线不能简单用等径圆管扫掠,否则在多杆交汇位置会出现重叠、碎面和壁厚突变。较稳妥的做法是沿棱线建立变截面梁,杆件中段保持均匀截面,靠近节点时逐步加宽并与相邻杆件融合;外表面可略带有机隆起,使过渡区像骨骼关节一样连续。壁厚设计要兼顾制造工艺:若走数控加工,需预留刀具可达空间,深腔内侧不能出现小于刀具半径的死角;若采用增材制造,则要控制悬空角度和最小壁厚,节点内部可保留自支撑倾角。
安装边界方面,整体包络可按外接球体确定,底面若需要落地放置,应在下部三个或五个节点处切出安装平面,并预留螺栓孔或焊接垫板。由于杆件之间开口较大,管线、灯带和传感器可以从三角孔洞穿入,节点表面也适合作为连接点。受力校核时重点关注顶点汇交区和杆件中段,顶点承受集中载荷时应局部加厚,跨中则可适当收窄截面。这样处理后,模型既保留二十面体清晰的数学秩序,又具备工程结构可制造、可装配、可承载的现实意义。
