摩托车双钩拉伸复位弹簧结构

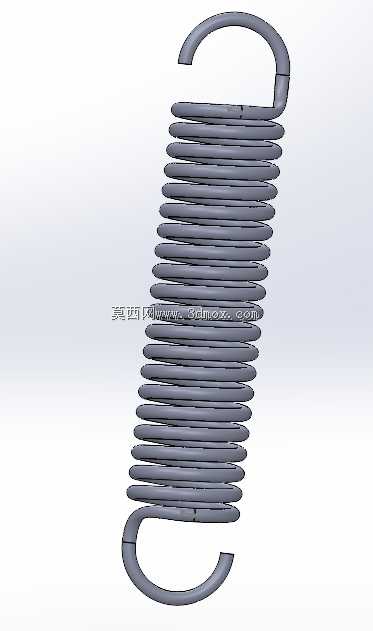

　　该零件为两端带钩的圆柱螺旋拉伸弹簧，主要承担摩托车侧支架驻车后的自动回位与张紧限位功能。弹簧中部为等节距密绕圆柱螺旋段，两端由簧体末端直接弯制出开口挂钩，挂钩轴线与弹簧中心轴线基本平行，便于直接挂接在侧支架摇臂与车架固定销之间。

　　从受力路径看，侧支架放下驻车时，挂钩随摇臂转动被拉开，簧丝内部产生扭转切应力，弹簧储存弹性势能；当支架被抬起或脱离地面约束时，储存的能量释放，通过挂钩拉动摇臂回转，使侧支架收回并保持在行驶位置，避免车辆行驶中支架下垂触地。

　　建模时先按簧丝直径建立螺旋扫掠路径，螺旋段采用密绕节距，保证相邻簧圈在自由状态下基本贴合，承受拉力后才逐圈分离；两端挂钩不能简单拼接实体，需要沿螺旋切线方向平滑过渡弯出圆弧钩，避免截面突变。挂钩弯曲半径不能过小，否则内侧会出现明显应力集中，反复开合后容易在钩根处产生疲劳裂纹；钩口开口量也要兼顾装配便利性和挂接后防脱需求。

　　安装边界方面，弹簧总长由两端挂点的极限距离决定：支架收起状态下弹簧仍需保留一定初拉力，防止松旷异响；支架完全放下时拉伸量不能超过材料许用变形范围。簧丝直径、中径和有效圈数共同决定刚度，圈数越多、中径越大、丝径越细则刚度越低，回位手感越软，但承载能力下降；反之回位迅猛却可能拉动冲击过大。实际选型需要在回位可靠性与踏板操作力之间平衡。

　　这类拉簧还广泛出现在制动器回位、离合器连杆张紧、座椅锁扣、踏板复位等场景中。三维结构中应重点检查挂钩与销钉的配合间隙、钩部圆弧与螺旋首圈的过渡、弹簧压缩并圈后的总长以及运动过程中是否与周边管件、塑料护板发生摩擦干涉。渲染模型可直观呈现簧丝走向和挂钩朝向，为装配校核、弹簧刚度计算和二维工程图出图提供清晰的结构依据。
