大风量过滤式工业排气通风机组结构

　　这套过滤式通风排气装置主要面向车间集中排风、焊接工位烟气抽排、涂装前处理局部通风以及设备夹层空气置换等场景。整机采用箱式集成布局，将风机、过滤段、检修门和连接法兰整合在同一壳体内，现场只需对接进出风管道和电源即可投入使用，减少分散设备占用空间。

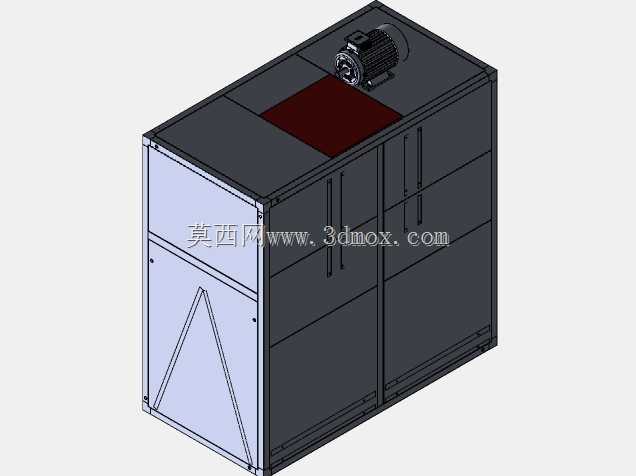

　　从结构布置看，设备顶部设置驱动电机和风机安装位，电机通过支座固定在箱体加强梁上，避免运行振动直接传递到薄钣金面板。箱体内部按气流路径划分进风、过滤、风机和排风区域，含尘或带异味空气进入后先经过滤段截留颗粒物，再由风机加压送出。柜体正面配置多扇检修门，门板边缘预留密封压条位置，便于后期更换滤材、检查叶轮和清理积尘。

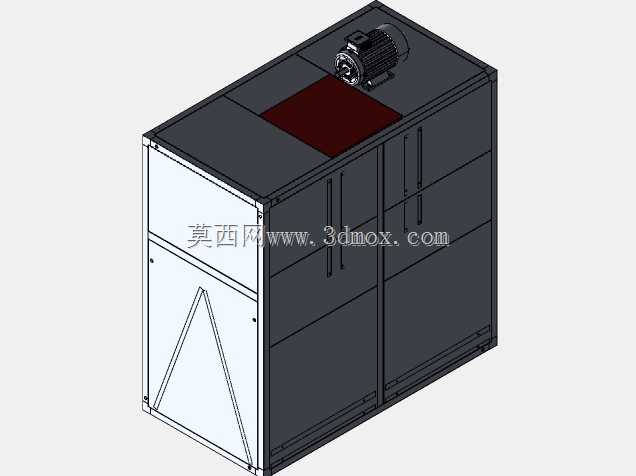

　　外形设计以长方体模块为基础，侧板采用折弯板材拼接，角部和门框位置通过折弯边、加强筋及紧固件提高刚性。左侧浅色面板对应过滤或均流段，表面斜向加强结构用于抑制薄板呼吸振动；深色门板区域承担检修和隔声功能，门体把手沿竖向布置，开关路径短，适合狭窄机房内操作。顶部深色区域为风机和电机检修区，红色盖板可作为拆装或观察位置，周围保留螺栓固定边界。

　　安装边界方面，机组可落地放置，也可根据管路条件架设在设备平台上。底部框架承担整机重量并提供找平支撑点，侧面和端面需预留管道对接空间；正面检修门开启范围内不应布置管线、桥架或其他固定障碍物。电机上方要保留吊装和散热距离，以便维护时拆卸电机、风轮和轴承组件。进出风口对接时应注意气流方向，法兰连接处需设置密封垫，降低漏风率。

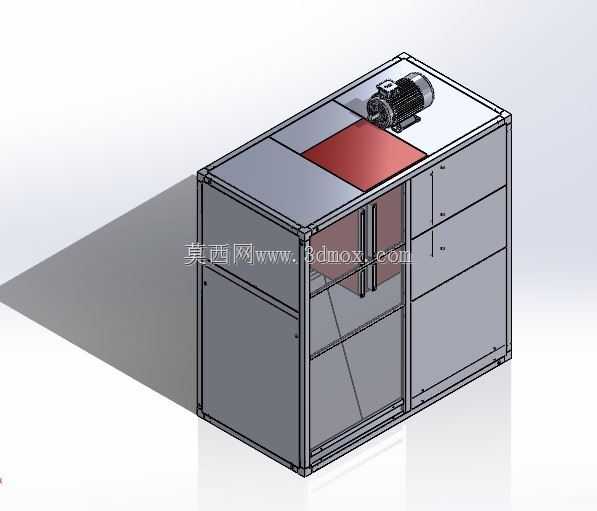

　　建模时柜体按钣金折弯逻辑拆分，门板、门框、加强筋、电机座、顶部盖板和过滤段面板均独立成体，方便后续展开下料或修改板厚。风机与电机之间的装配关系保留同轴安装特征，便于校核叶轮与壳体间隙。整体结构没有复杂曲面，设计重点在于密封、检修便利性、振动控制和风管接口协调，适合作为工业通风系统成套设备的结构设计参考。
