双剪叉交叉臂固定式液压升降工作台

　　这套剪叉式升降承载平台的结构方案，在车间工位改造、产线物料接驳、工装夹具高度适配场景里使用频率很高，不少装配线遇到工件作业高度不匹配、重型工件需要在低位上料再抬升到作业高度的需求时，不会直接改动整条输送线的机架高度，而是在工位预留的地坑或者地面安装位嵌入这类升降台，把承载面的高度差通过剪叉机构的伸缩来补偿，既不需要工人反复弯腰搬运重型工件，也能让不同身高的操作人员、不同高度的加工设备之间形成顺畅的高度衔接，部分检测工位还会把这类平台作为工件举升载体，抬升到检测仪器的对焦高度后锁止，完成尺寸校验或者外观探伤作业。

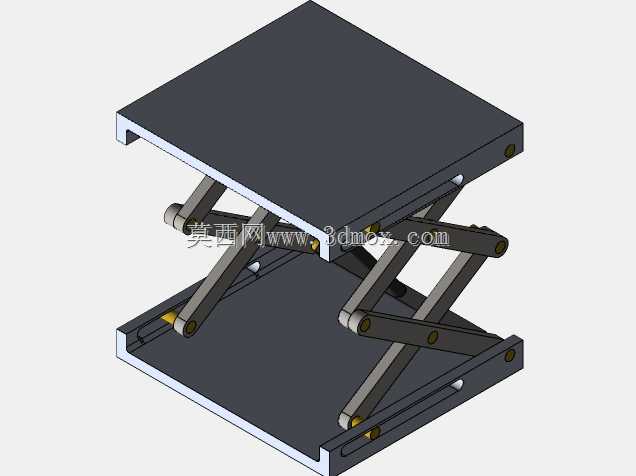

　　从结构布局来看，这套平台采用双层交叉剪叉臂组的布置形式，上下两层剪叉的铰接点同轴度在建模时需要重点约束，单层剪叉的行程上限往往受臂长限制，双层叠装的剪叉组可以在收拢状态整体高度控制得很低的前提下，获得更大的升降行程，收拢后上下平台板之间的间隙仅容纳叠合的剪叉臂与铰接轴，安装时如果做地坑预埋，坑深只需要匹配收拢总高，平台顶面可以和车间地面完全齐平，液压搬运车或者手动叉车能够直接把工件推送至平台承载面上，不需要额外搭建斜坡过渡。上下两层的承载平台都采用槽型折弯钢板拼焊而成，平台边缘的折弯翻边既充当了剪叉臂端部滑动副的安装导轨，又大幅提升了薄板平台的抗弯截面模量，不需要在平台背面焊接大量加强筋就能控制满载时的板面挠度，平台板面预留的安装孔位可以直接固定工装夹具、输送辊筒或者定位挡块，适配不同的工位需求。

　　剪叉臂的铰接位置全部采用销轴加轴套的配合形式，建模时每处铰接的转动副都要保留合理的配合间隙，剪叉臂其中一端的铰接座固定在平台板上，另一端的滚轮卡在平台的折弯导轨槽内，升降动作过程中滚轮沿导轨滚动，把剪叉开合的水平分力转化为滚轮的滚动位移，避免滑动摩擦带来的卡滞问题。驱动端的动力单元布置在下层底座的空余空间里，油缸的两端分别铰接在底座和下层剪叉的驱动臂上，油缸伸出时推动剪叉夹角变大，平台平稳抬升，油缸回缩时剪叉夹角收拢，平台靠自重平稳下降，油路中加装的液控单向阀可以在任意高度位置锁止油缸，即使管路出现泄压也不会出现平台意外下滑的情况，保障工位作业的安全。

　　设计过程中需要先核对工位的最大通行宽度，平台的外形轮廓不能超出工位预留的安装边界，侧边要预留油缸维护、销轴润滑的操作空间，平台上升到最高位置时要校核剪叉臂的最小夹角，避免机构出现死点，下降到最低位时要确认所有运动部件不会和地面、周边设备发生干涉，整套结构的受力路径清晰，载荷从上台面经过剪叉臂的铰接点逐层传递到底座框架，最终均匀分散到地面支撑点，长期满载使用也不会出现局部结构变形。
