CA6140机床配套叉式叉车货叉结构

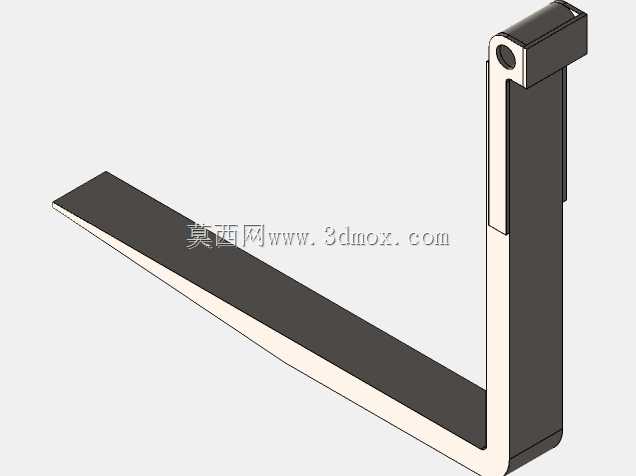

　　在车间机床加工物料转运场景中，这类叉式构件是手动液压叉车、电动托盘叉车的核心承载执行部件，主要承担CA6140车床加工过程中毛坯件、半成品工件、工装夹具、成品零件的短距离托盘搬运作业，适配车间内跨工位物料周转、机床上下料辅助转运、仓储区到加工区的物料接驳等实际工况，能适配标准木质托盘、塑料托盘的叉取间隙，满足常规机加工车间1-3吨级常规工件的搬运承载需求。从结构设计逻辑来看，该构件采用L型一体化折弯成型的主体结构，垂直段为安装连接段，顶部设置带通孔的铰接安装位，用于和叉车的起升架、滑架结构完成铰接固定，配合起升油缸的动作实现垂直方向的升降调整，垂直段侧面设置导向限位结构，可嵌入叉车滑架的导向槽内，避免升降、叉取过程中出现横向窜动，

　　保障作业过程的结构稳定性。水平段为叉取承载段，前端做收窄倒角处理，能顺畅插入托盘底部的叉取间隙，无需人工反复调整对位，降低操作人员的对位难度，水平段的上表面做平面度公差控制，保障承载时托盘受力均匀，不会出现偏载倾斜的问题，构件的折弯过渡处做圆弧过渡处理，避免应力集中导致长期重载下出现结构开裂，整体材质选用高强度合金结构钢，表面做发黑防锈处理，适配车间内多油污、多切削液的复杂作业环境，延长构件的实际使用寿命。从安装边界尺寸来看，垂直段的安装孔位间距、截面尺寸完全适配常规小型叉车的滑架安装尺寸，无需额外改制即可完成装配替换，水平段的长度适配标准1200mm*1000mm规格的工业托盘，叉取时可完全承托托盘底部的受力梁，

　　避免托盘局部受力过大出现破损，构件的整体厚度经过抗弯强度校核，在额定承载工况下的最大挠度控制在允许范围内，不会出现叉体弯曲变形导致的托盘滑落风险。实际作业过程中，该构件可配合叉车的起升、倾斜动作，完成托盘货物的叉取、升降、转运、堆垛全流程操作，在机床加工场景中，可直接将装载毛坯的托盘从物料区转运至车床旁的上下料工位，替代人工搬运重型工件，降低一线操作人员的劳动强度，同时减少人工搬运过程中工件磕碰、掉落的安全隐患，提升车间物料转运的整体效率。建模过程中对铰接孔的配合公差、导向面的尺寸精度、折弯处的圆角半径都做了参数化设置，可根据不同承载吨位、不同型号叉车的安装需求快速调整对应尺寸参数，适配不同场景的定制化需求，结构上没有多余的冗余设计，在满足结构强度、安装适配性的前提下尽可能控制构件自重，降低叉车起升机构的负载损耗。
