CA6140机床用反光式灯头连接结构

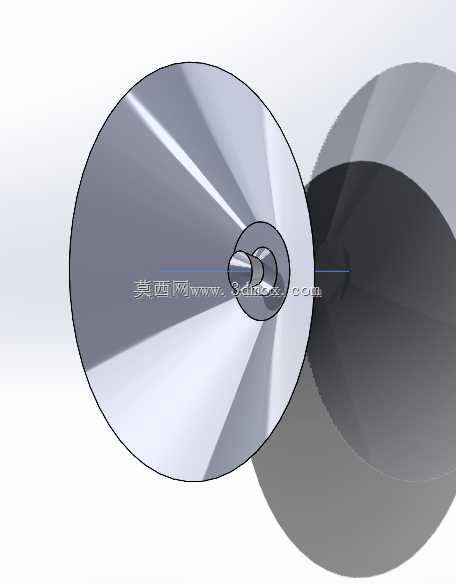

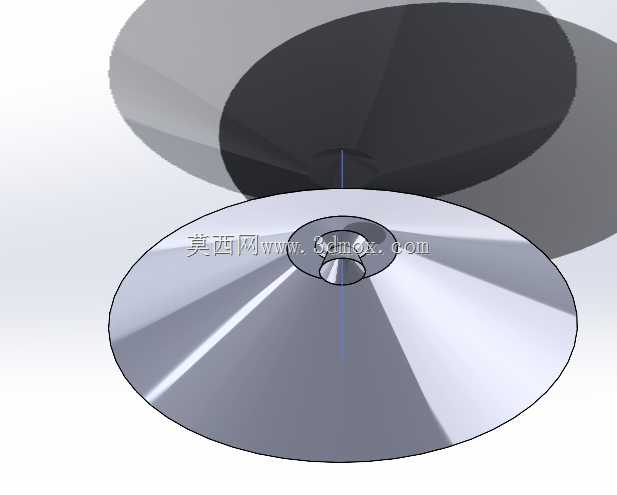

　　这款灯头结构是针对CA6140普通车床操作区域照明需求开发的配套部件，主要安装在车床溜板箱上方的照明支架端部，为操作人员的切削加工、尺寸测量、刀具调整作业提供定向集中照明，避免加工区域因切屑飞溅、切削液遮挡出现照明死角，降低操作过程中的视觉疲劳与误操作概率。从结构设计逻辑来看，整体采用锥面反光的聚光思路，大直径的抛物面反光罩经过曲面曲率反复校核，能够将后端光源发出的光线均匀汇聚到直径300mm左右的操作区域内，不会出现局部光斑过亮或边缘照度不足的问题，反光罩表面做了哑光金属质感的漫反射处理，减少强光直射带来的眩光问题，长时间观察加工状态也不会产生视觉不适。中间的连接底座是整个部件的核心安装基准，采用同轴阶梯轴结构，

　　内层的小孔用于穿设光源供电线路，避免线路外露被切屑刮破、被切削液腐蚀，外层的环形凸台用于和反光罩做定位配合，保证反光罩的焦点与光源安装位置完全重合，最外侧的连接端面预留了标准螺纹接口，能够直接和CA6140车床原配的照明支架臂匹配安装，不需要额外制作转接件，安装时只需要对准接口旋紧即可，后期维护更换光源时也可以直接拆卸前端反光罩，不需要整体拆除整个灯头部件。在安装边界的尺寸控制上，反光罩最大直径控制在120mm以内，整体伸出长度不超过80mm，安装后不会和车床的刀架转盘、四方刀架产生运动干涉，即使是刀架运行到最靠近主轴箱的极限位置，也不会和灯头结构发生碰撞，同时这个尺寸也不会遮挡操作人员观察卡盘装夹、刀具切削的视线。

　　结构的壁厚经过受力校核，反光罩采用1.2mm的薄壁结构，在保证整体刚性的前提下尽可能降低自重，避免长期使用后照明支架出现下垂变形，连接底座部分加厚到2.5mm，保证螺纹连接的强度，即使受到车间内偶尔的工件碰撞也不会出现断裂变形。实际车间应用场景下，这种结构的灯头还能适配大部分机床工作灯的通用光源，不需要定制专用灯泡，日常备件采购和维护都十分方便，反光罩的曲面结构没有多余的凹槽死角，日常清理附着的切屑、切削液油污时只需要用干布擦拭即可，不会积存杂物影响反光效率。
