沃尔沃汽车专用高精度滚子轴承三维设计

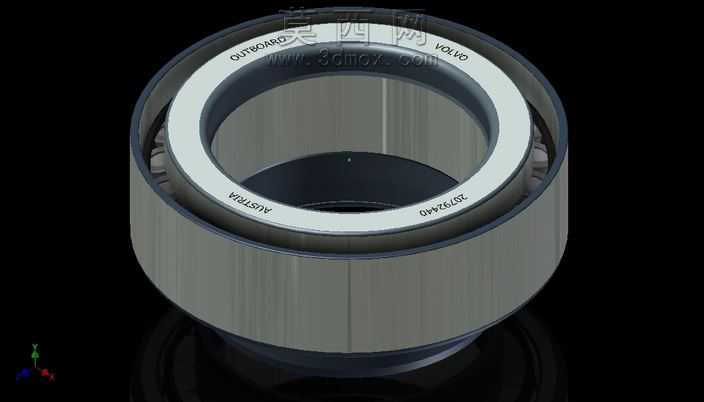

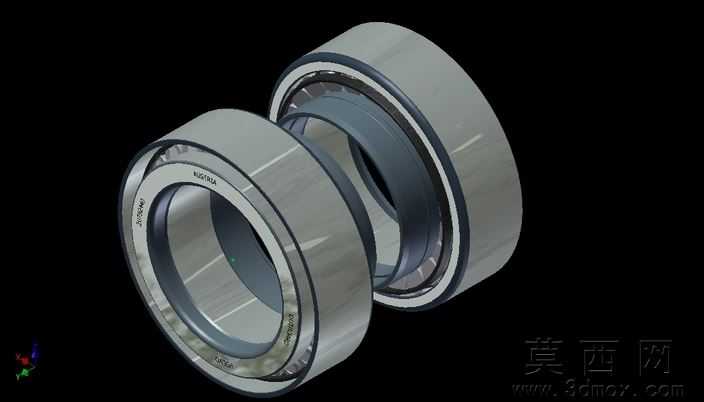

本作品为适配沃尔沃汽车的专用滚子轴承三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，严格遵循汽车轮毂轴承的实际工程尺寸比例，对轴承的外圈、内圈、滚动体、保持架四大核心部件进行独立建模后完成虚拟装配，各部件间的配合间隙完全参照汽车轴承的行业设计标准设定，可直观呈现轴承的装配关系与运动逻辑。渲染阶段采用工业级写实渲染方案，对外圈金属壳体赋予哑光合金钢材质，还原轴承钢经热处理后的细腻金属质感与表面磨砂纹理；对内圈滚道面设置高抛光金属材质，模拟滚道经精磨加工后的光滑接触面效果；对滚动体赋予高铬轴承钢材质，呈现硬质合金的冷冽金属光泽；对标识印刷区域采用移印质感的哑光油墨材质，还原轴承表面原厂标识的真实印刷效果。结构设计上完整还原了该款沃尔沃汽车轴承的双列滚子支承结构，内圈外侧复刻了原厂的品牌标识、零件编号、安装方向标注等细节特征，外圈设置了适配汽车轮毂安装位的定位止口结构，保持架采用窗式结构设计，可对每颗滚动体实现独立限位，避免滚动体在高速运转过程中发生偏移、窜动问题。设计过程中优先考虑汽车行驶工况下的承载需求，通过合理的滚道曲率设计、滚动体排布密度优化，保证轴承可同时承受径向载荷与双向轴向载荷，满足汽车行驶过程中转向、颠簸路段的复合受力要求；建模时对轴承的密封结构也做了细节还原，外圈内侧的密封唇结构可有效阻挡外界泥水、粉尘进入轴承内部，同时防止内部润滑脂泄漏，契合汽车底盘部件的防护设计要求。整体模型装配无干涉、结构无破面，各部件可独立拆分用于结构拆解演示，也可直接导入汽车底盘装配体中完成整车虚拟装配验证，可用于汽车维修教学、轴承结构认知、汽车零部件设计参考等场景。
