光伏即插即用电池充电站结构设计

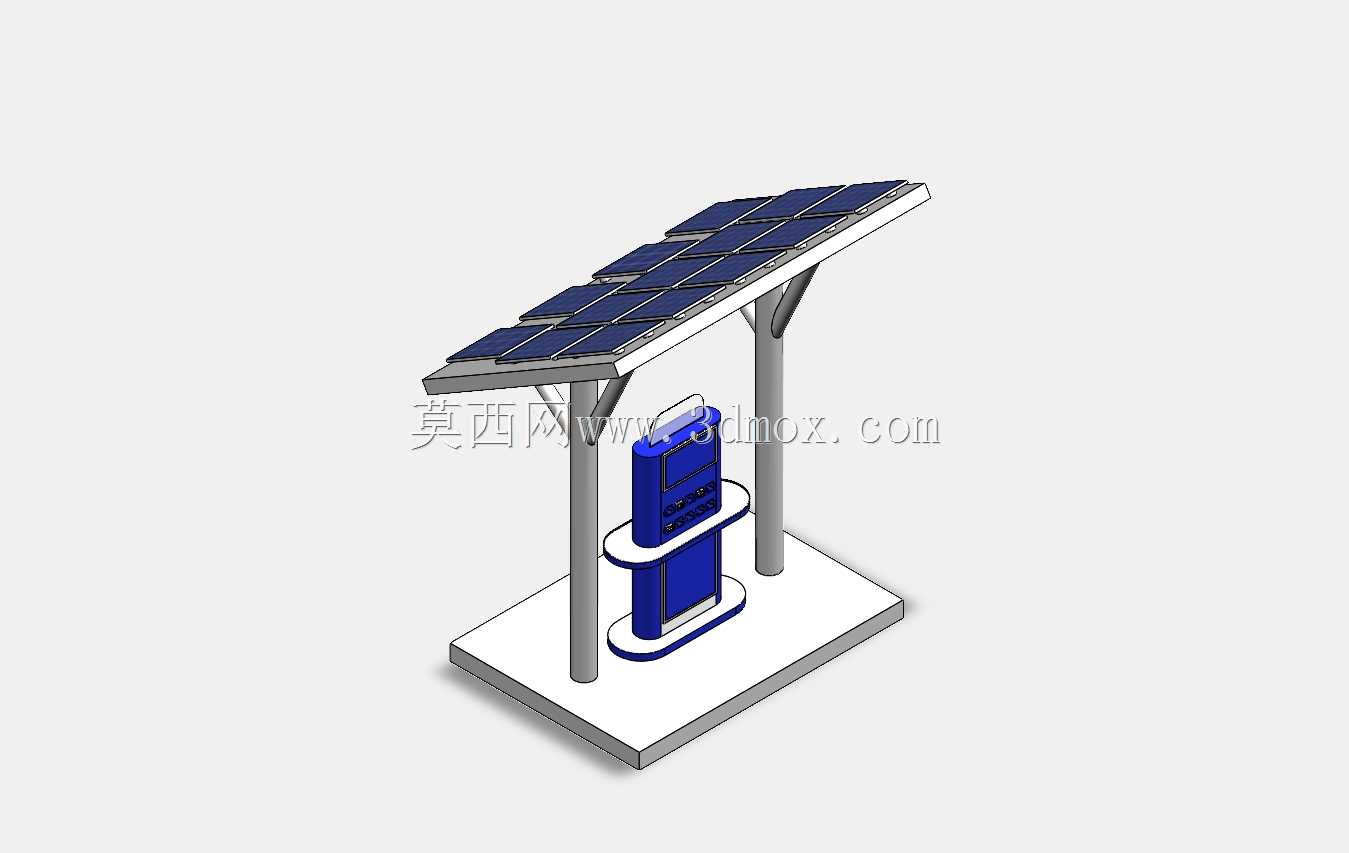

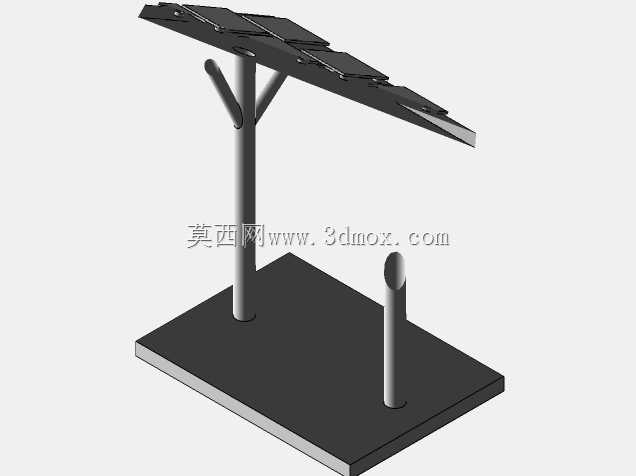

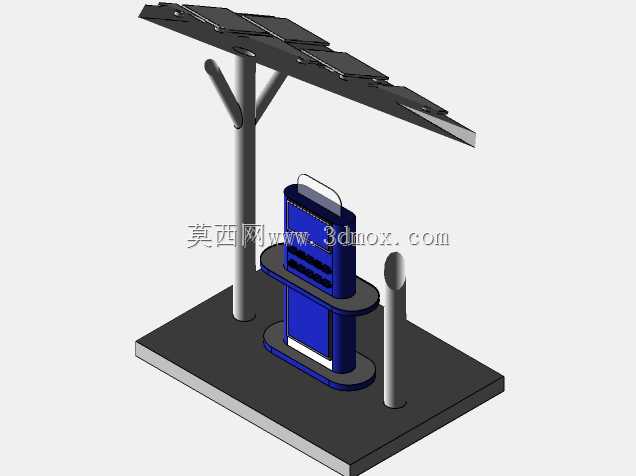

　　这款光伏集成式电池充电站，主要面向无电网覆盖的户外公共区域、郊野营地、园区边角点位、临时活动场地等场景布设，解决零散分布式用电设备的补能需求，无需开挖路面铺设供电线缆，大幅降低布设阶段的土建与管线施工成本。设备整体采用立柱支撑顶置光伏板的框架结构，底部为方形混凝土预埋适配底座，安装时仅需平整硬化地面，通过膨胀螺栓完成底座固定即可，整体占地尺寸控制在1.8米×1.2米范围内，顶部光伏板最高点距地面2.6米，不会对行人通行造成遮挡，也能满足多数户外场地的限高要求。顶部光伏阵列采用15度倾角布设，适配国内大部分纬度区域的太阳入射角度，最大化提升日均光伏发电效率，支架采用双立柱斜撑结构，可抵御10级以下阵风载荷，避免户外强风天气下结构失稳。

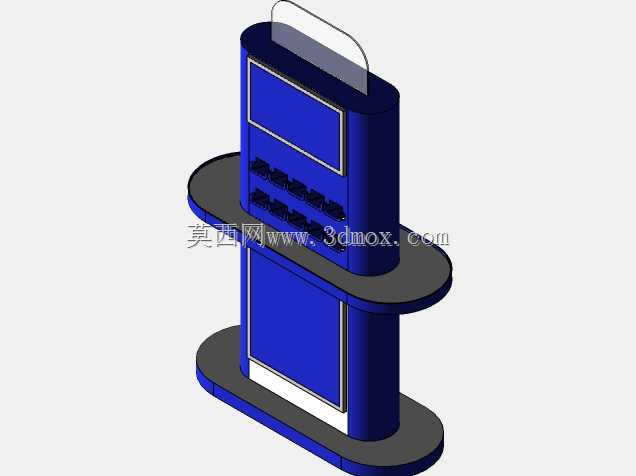

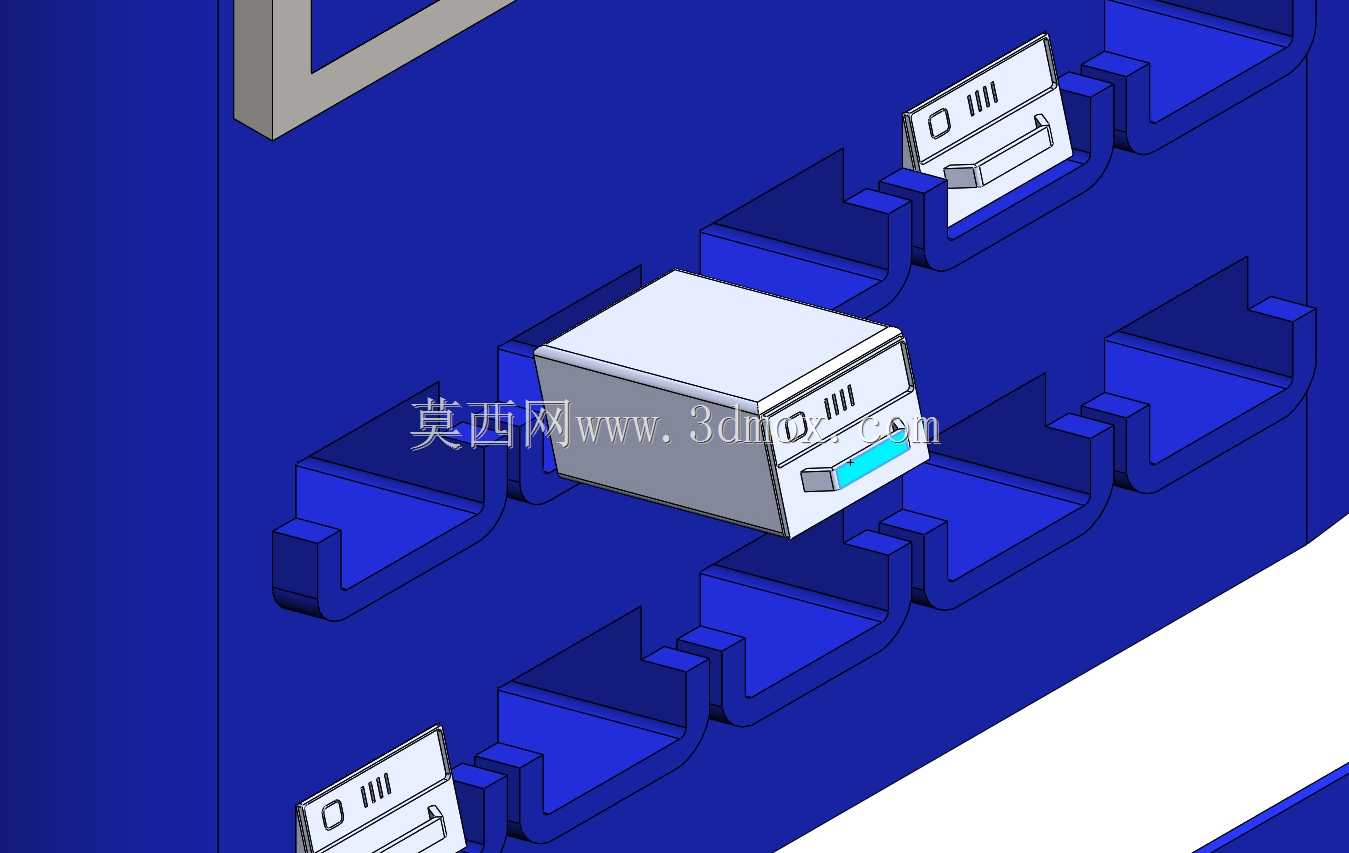

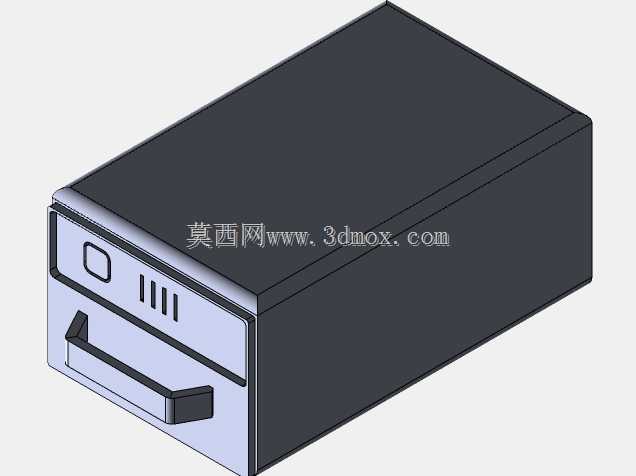

　　中部充电终端采用双层操作平台设计，上层为交互操作区，设置充电接口插接位与状态指示模块，下层为电池临时放置托台，用户更换电池时可临时将待充或已充电池放置在托台上，无需手持操作，适配多规格便携储能电池、电动两轮车换电电池的即插即充需求。设备内置光伏充放电控制模块，可自动完成光伏出力调节、电池充电状态管控，过充过压保护逻辑集成在终端内部，无需额外配置外置控制柜，所有走线均隐藏在立柱内腔中，避免户外日晒雨淋造成线缆老化，提升设备整体户外使用寿命。从建模逻辑来看，该模型完整还原了各部件的装配约束关系，光伏板与支架的连接位、充电终端与底座的固定位、立柱与底座的焊接贴合面均按照实际加工公差预留装配间隙，结构件的壁厚、

　　折弯圆角均符合常规钣金加工工艺要求，可直接用于方案展示、结构校核以及后续的加工出图参考。设备整体无外露尖锐边角，所有结构件边缘均做倒圆角处理，适配户外公共区域的安全使用要求，底座周边预留排水坡度，避免雨天积水浸泡设备底部造成锈蚀。
