蝴蝶刀镂空式手柄结构件三维设计

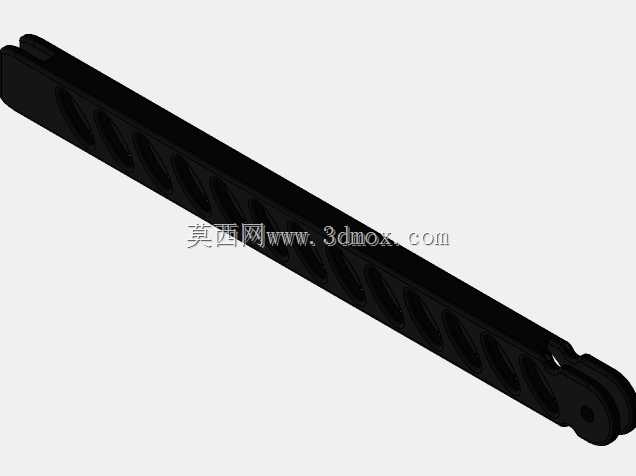

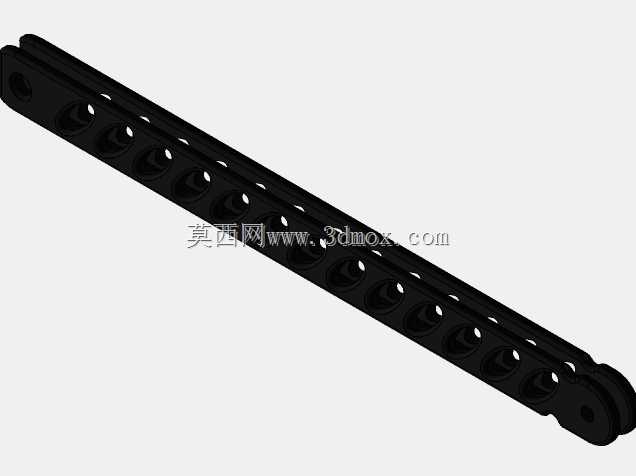

　　该结构件为折叠刀具的单侧手柄承载构件，主要应用于便携折叠刀具的装配场景，作为蝴蝶刀类产品的核心握持部件，承担握持受力承载、刀片收纳限位、转轴连接定位的核心功能。从实际使用场景来看，这类手柄构件需要兼顾握持手感、结构强度与轻量化需求，日常使用中会承受开合过程的冲击载荷、握持时的径向挤压力，以及意外跌落时的瞬时冲击，因此结构设计上需要在减重的同时保证足够的结构刚度。该构件整体采用长条形等截面延伸设计，一端设置同轴铰接孔位，用于和刀片、另一侧手柄通过转轴实现铰接配合，孔位周边做加厚处理，避免铰接位置长期转动磨损出现松旷，铰接端的轮廓做圆弧过渡，消除开合过程中的结构干涉，保证转动过程顺滑无卡滞。构件主体沿长度方向设置连续的椭圆形镂空槽，

　　这类镂空设计一方面可以大幅降低构件整体重量，提升便携性，另一方面镂空形成的凹凸轮廓可以提升握持时的摩擦力，避免使用过程中出现打滑，同时镂空结构也能在构件受到冲击时通过局部微变形吸收部分能量，降低整体断裂的风险。构件的两侧边缘做圆弧倒角处理，完全消除锐边，避免握持时划伤手部，整体截面采用贴合手部握持弧度的微弧设计，和手指接触的位置轮廓经过优化，长时间握持不会产生明显的硌手感。从安装边界来看，该构件的铰接孔位公差需要控制在合理范围，和转轴的配合间隙既要保证转动灵活，又不能出现过大旷量，构件的整体厚度和另一侧手柄保持一致，装配后两侧手柄闭合时可以完全贴合，中间形成的空腔可以完整收纳刀片，不会出现刀片外露的情况。构件表面做哑光质感处理，

　　既可以提升外观质感，也能进一步提升握持摩擦力，整体结构没有多余的冗余设计，所有结构特征都服务于功能需求，镂空槽的排布沿构件长度方向均匀分布，每个镂空槽之间的连接筋宽度经过核算，保证在承受常规握持力和开合冲击时不会出现变形或断裂，靠近铰接端的位置筋位适当加宽，对应受力更大的铰接区域做强度补强，远离铰接端的尾部做收窄处理，符合握持时手部的施力分布特点，尾部的开槽结构用于配合锁止机构，实现刀片展开后的位置锁定，避免使用过程中刀片意外折回。
