影视IP衍生手持趣味交互装置结构设计

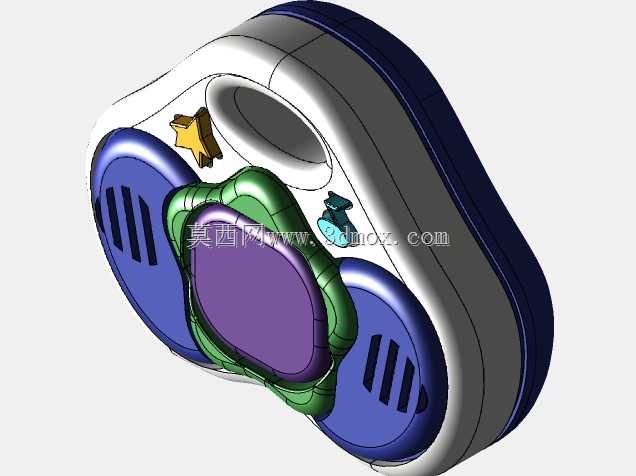

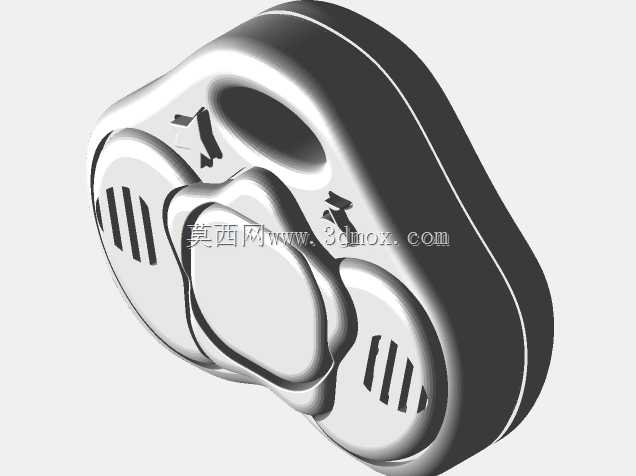

　　该手持交互装置的结构设计围绕单手握持的人机工程边界展开，整体轮廓采用大圆角过渡的不规则曲面造型，壳体壁厚均匀控制在2mm，适配常规注塑成型的工艺要求，避免出现壁厚突变导致的缩痕、填充不足等成型缺陷。装置正面设置三处功能交互区域，两侧对称分布的带格栅出声腔体，格栅开孔宽度1.2mm，既满足内部声学元件的出声通透度要求，又能阻挡外部直径1mm以上的异物进入腔体，提升日常使用的防护性能；中部的花瓣形装饰按压区采用软胶包胶设计，按压行程控制在1.5mm，触发反馈力度设定为1.8N，适配日常按压操作的舒适力度区间，避免长时间操作产生的手指疲劳。顶部的星形装饰凸起与侧边的小型拨钮结构，在造型上还原影视IP的视觉特征，

　　同时拨钮集成模式切换的功能触点，结构上采用悬臂梁卡扣与壳体连接，装配时无需额外紧固件，提升整机装配效率。装置背部设置的内凹握持曲面，贴合成年人手掌虎口与指根的贴合曲线，整机重量控制在120g以内，长时间单手握持不会产生明显的负重感。内部腔体预留了直径32mm的圆形安装空间，可容纳常规尺寸的扬声器、控制电路板与纽扣电池组，各元器件之间预留0.8mm的安全间隙，避免装配时出现元器件干涉，同时壳体内部设置多处定位筋位，电路板可直接卡入筋位完成定位，省去额外的螺丝固定柱，简化内部结构的复杂程度。出声腔体与中部按压区之间设置高度1mm的挡筋，避免按压区的软胶在长期按压后出现移位，遮挡出声格栅影响声学效果。壳体的上下盖采用止口配合结构，

　　止口搭接量1.2mm，配合间隙控制在0.15mm，既保证装配后的外观缝隙均匀，又能提升整机的结构强度，日常跌落时不会出现上下盖松脱的情况。侧边的拨钮与壳体之间预留0.2mm的活动间隙，同时在拨钮下方设置防尘裙边结构，阻挡灰尘从拨钮缝隙进入内部腔体。该类装置主要应用于影视IP衍生周边、趣味交互玩具、儿童启蒙交互产品等场景，结构设计在还原IP视觉特征的前提下，充分兼顾手持操作的舒适度、注塑成型的工艺性与内部元器件的安装兼容性，所有外观曲面均通过G2连续顺滑过渡，无尖锐棱角，满足日常手持使用的安全要求，整体外形尺寸控制在110mm×90mm×35mm的范围内，可轻松放入常规尺寸的衣物口袋，具备良好的便携性。
