可折叠式鲶鱼型拖运挂车三维设计

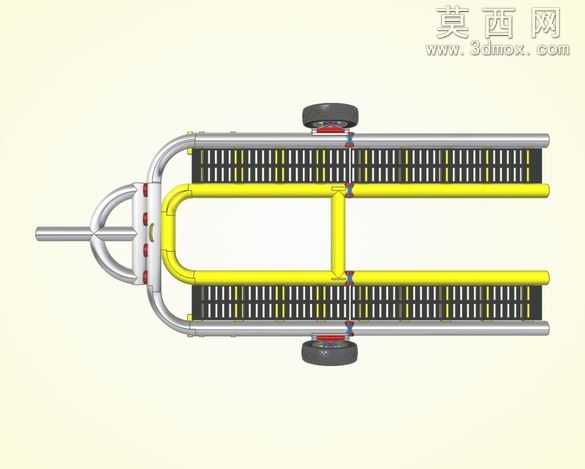

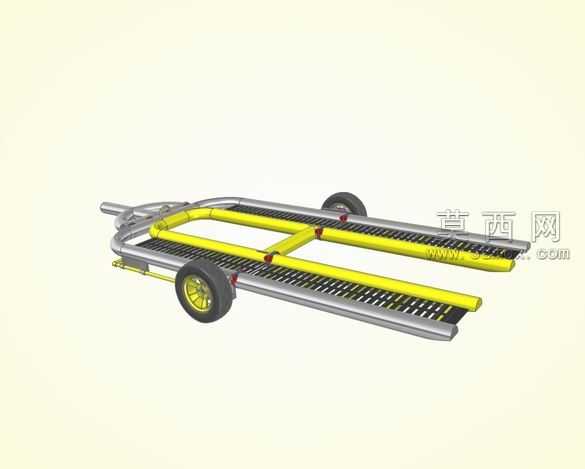

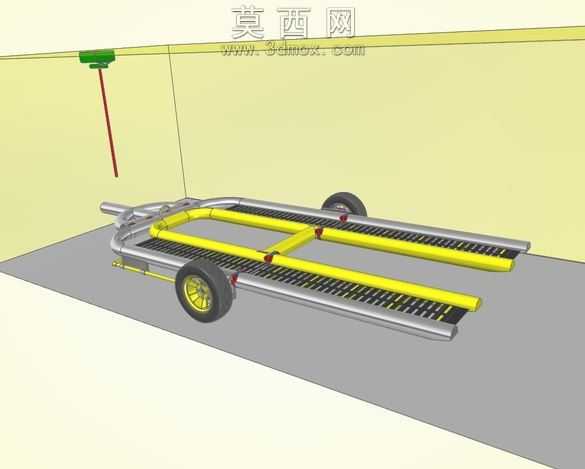

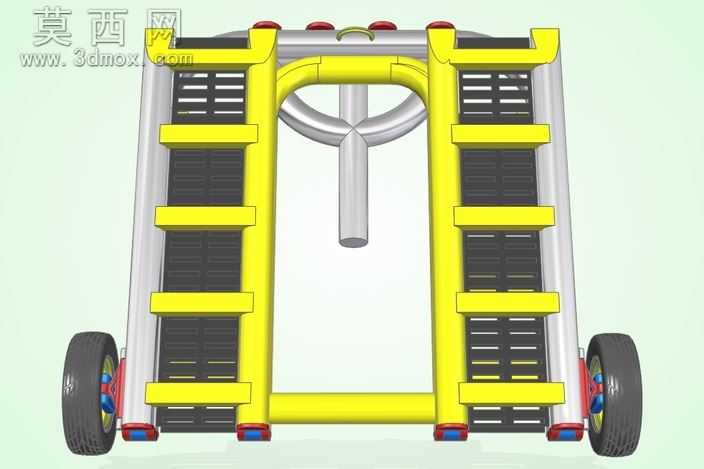

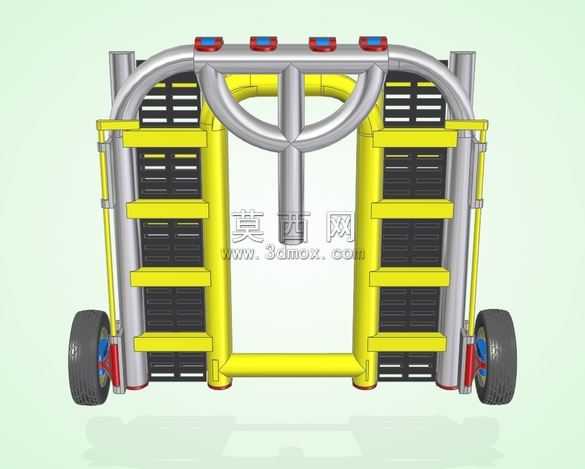

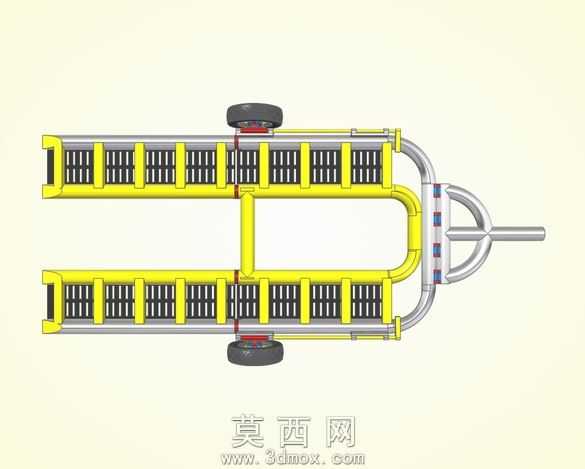

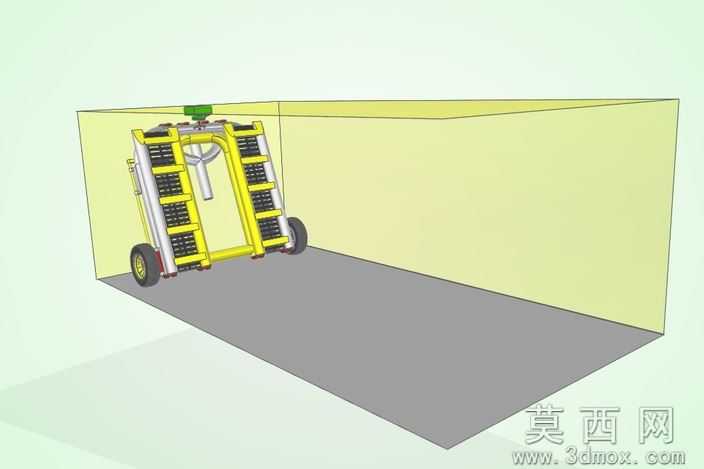

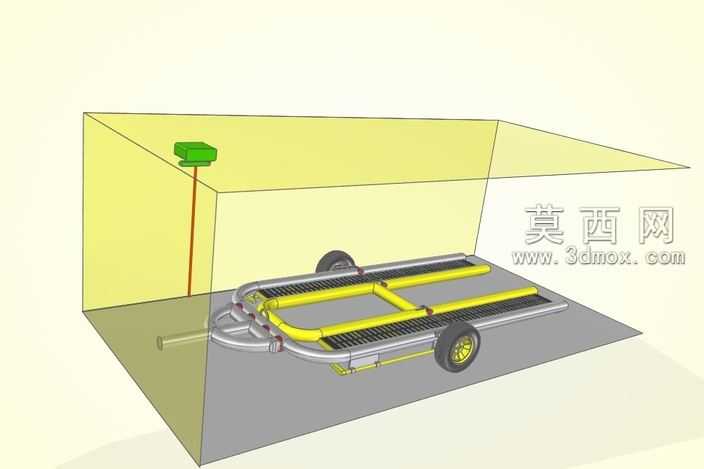

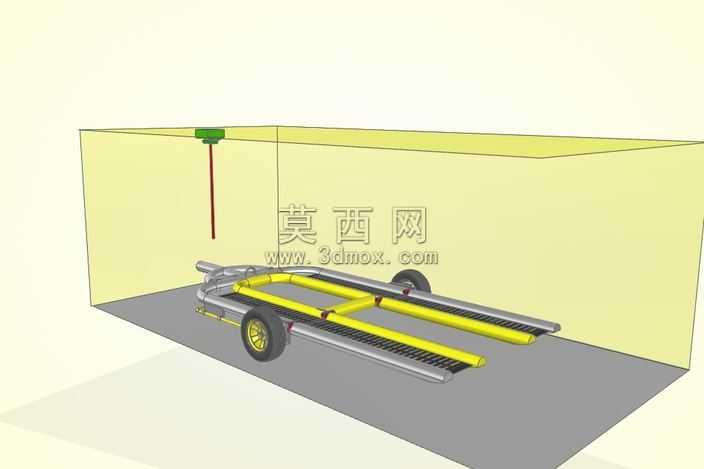

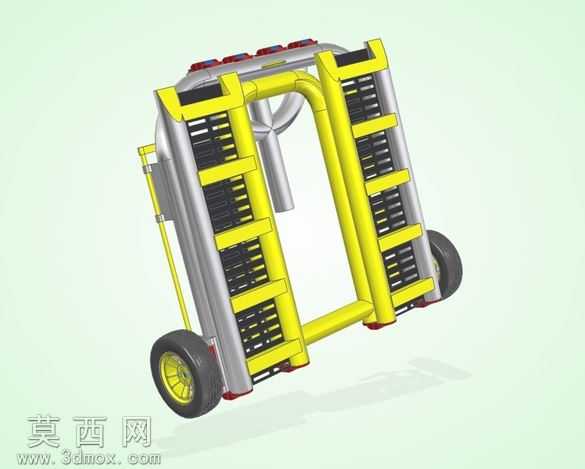

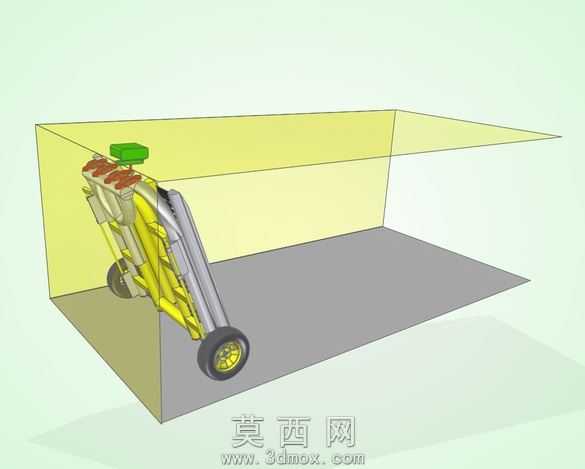

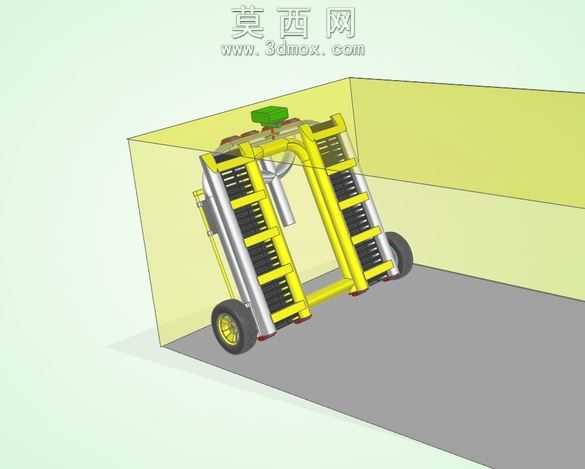

本作品为可折叠式鲶鱼型拖运挂车的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先完成轮胎轮组、铰接折叠机构、承载格栅、牵引连接端、侧边限位梁等单个零部件的参数化建模，再通过同轴配合、面重合配合、角度限位配合完成整体装配，完整还原了该拖车的可折叠功能特性。渲染阶段采用哑光金属材质模拟承载格栅的钢制栅格结构，搭配亮黄色高饱和漆面材质表现两侧的导向承载梁，轮胎采用带细微胎纹纹理的橡胶材质，轮毂做金属亮面镀铬处理，牵引端的金属连接结构做拉丝金属质感表现，整体渲染光影柔和，清晰展现各部件的结构层次与材质区分。结构设计上，该拖车采用低趴扁平的承载布局，两侧黄色导向梁用于承载被拖运车辆的轮胎行驶路径，中间区域采用镂空钢制格栅结构，在保证整体承载强度的同时大幅降低自重；铰接折叠机构设置在车架中部位置，可实现车架的折叠收纳，配合可适配天花板绞车的结构设计，能够在闲置状态下通过绞车将折叠后的拖车竖直吊起收纳，大幅节省车库内的存放空间；车架前端设置标准拖挂牵引连接结构，可与常规乘用车的拖挂接口快速对接，轮组采用小直径重载橡胶轮胎搭配钢制轮毂，降低承载面高度的同时保证拖运行驶过程的稳定性，车架侧边设置有绑带固定点位，用于拖运过程中固定被运载车辆，避免行驶过程中出现移位。设计思路围绕家用场景下的小型车辆拖运、闲置收纳需求展开，摒弃传统固定结构拖车占用空间大、存放不便的缺陷，通过中部铰接折叠结构实现收纳状态的体积压缩，低重心的承载布局也提升了拖运过程的行驶安全性，镂空格栅结构既减轻了整体自重，也能避免拖运过程中积水、积泥增加额外负重，两侧导向梁的宽度可适配多数家用小型乘用车的轮距，具备较强的实用适配性。建模过程中对各铰接位置的转动间隙做了合理预留，保证折叠动作的顺畅无干涉，各承载部件的厚度参数均参考实际轻型拖挂设备的用料标准设置，保证模型结构符合实际生产的工艺合理性，不存在结构干涉、壁厚失衡等不符合实际生产的设计问题。
