CA6140机床传动用链轮结构设计

　　这款链轮是为CA6140普通车床进给传动系统配套设计的传动部件，在车床的溜板箱、进给箱动力传递链路中承担核心的运动转换与扭矩传输作用。链传动本身具备无弹性滑动、打滑失效概率低、平均传动比准确的特性，适配车床进给系统需要稳定传动比来保障走刀精度的工况需求，相比带传动能传递更大的工作扭矩，相比齿轮传动对安装中心距的容错空间更大，非常适合车床内部跨箱体、轴间距较大的动力传输场景。

　　设计过程中首先匹配CA6140车床对应传动链的传动比参数，确定链轮的齿数、节距、滚子直径等核心啮合参数，保证与配套传动链的啮合精度，避免运行中出现跳齿、卡滞问题。齿形采用标准三圆弧一直线齿槽形状，齿面工作段做了适配车床润滑工况的圆弧过渡，减少啮合过程中的冲击与磨损，延长部件在车床连续加工工况下的使用寿命。轮体结构采用辐板式设计，在保证轮体结构强度、满足扭矩传递刚度要求的前提下，尽可能降低轮体自身转动惯量，减少车床进给启停、正反转切换时的惯性冲击，提升进给动作的响应灵敏度。

　　安装边界上，链轮的内孔尺寸、键槽规格完全匹配CA6140车床对应安装轴的轴径、平键标准，轮毂长度适配轴端的安装定位尺寸，装配时可直接通过轴肩、锁紧螺母实现轴向定位，无需额外加工适配结构。轮体上设计的减重孔同时兼顾了润滑脂流通、装配时吊装对位的功能，日常维护时可通过减重孔观察啮合面的磨损情况，也方便润滑脂直接加注到啮合区域。

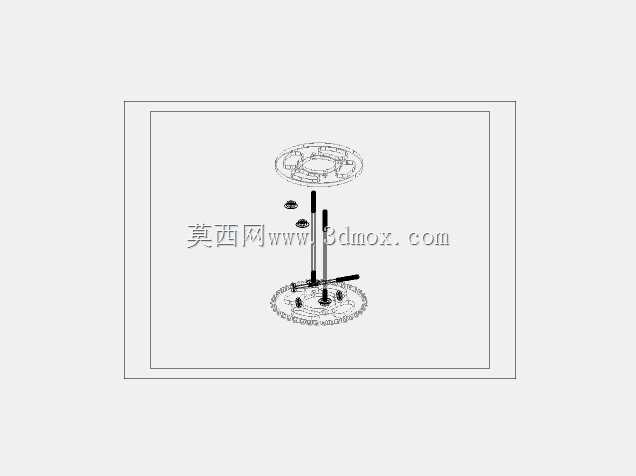

　　实际应用中，这款链轮可直接替换CA6140车床原有磨损的同规格链轮，装配后无需调整传动链路的中心距与张紧机构，即可恢复车床进给系统的传动精度，保障车削螺纹、外圆、端面等工序的走刀均匀性，避免因链轮磨损导致的走刀爬行、螺距误差超差等加工问题。建模过程中完整还原了链轮的齿形细节、安装孔位、键槽公差与轮毂结构，可直接用于工程出图、装配干涉校验，也可作为机床维修备件加工的三维参照，帮助维修人员提前确认备件尺寸，减少停机维修的等待时间。
