立式落地式金属支撑置物挂架结构设计

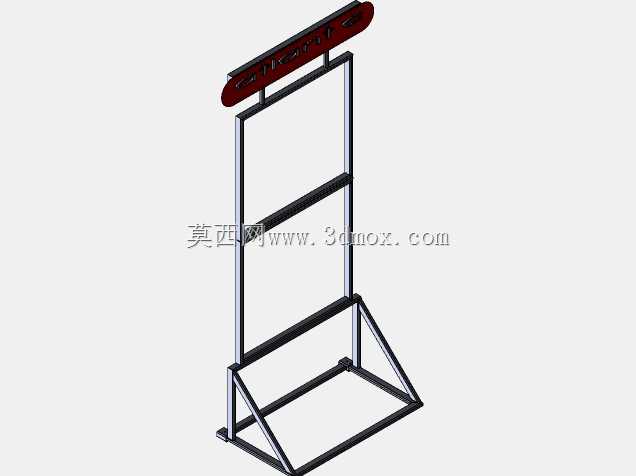

　　这款立式落地支撑框架，在车间工位、门店展示、仓储零散物料收纳场景中都有很高的适配性，日常可用来悬挂工装工具、展示标识牌、放置轻型物料盒，替代传统墙面挂架无法灵活移位的痛点。从结构设计逻辑来看，整体采用矩形方管作为主受力构件，底部设置三角形斜撑结构，直接抵消上部悬挂载荷带来的倾覆力矩，无需额外打膨胀螺栓固定在地面，挪动位置时仅需整体抬移即可，适配临时工位调整、快闪门店布置这类需要频繁变更点位的使用场景。主框架采用三段式横向连接杆设计，既可以作为分层置物的支撑梁，也能强化竖向立杆的抗侧弯刚度，避免单侧悬挂重物时立杆出现弯曲变形；顶部设置的横向安装板预留了长条安装孔，可适配不同宽度的标识牌、挂杆、工具挂板的安装需求，

　　不需要二次钻孔改孔就能完成配件装配。底部框架采用外扩式脚边设计，四个支撑脚的投影范围大于上部主框架的截面尺寸，进一步提升了整体放置的稳定性，即使在地面存在2mm以内的不平整误差时，也能通过脚垫微调保证框架不出现晃动。从安装边界来看，整体竖向高度适配常规2.8米层高的室内空间，不会出现顶部顶到天花板的问题，底部占地宽度控制在常规工位通道的预留尺寸范围内，放置在工位侧边时不会阻碍人员通行与物料转运。设计过程中特意规避了复杂的折弯与焊接节点，所有杆件连接均采用标准角码配合紧固件锁紧，既降低了加工时的焊接变形风险，也方便后期运输时拆成扁平包装，到现场后仅需常规内六角扳手就能完成组装，不需要专业焊接设备进场作业。

　　主框架的杆件壁厚选型经过载荷校核，单侧悬挂15kg以内的工具或物料时，立杆的挠度变形量控制在0.5mm以内，不会出现肉眼可见的弯曲，完全满足日常轻型载荷的使用需求。框架表面可根据使用场景做喷塑、镀锌处理，适配车间油污环境、门店展示环境的不同防腐与外观需求，不需要额外做表面二次处理就能直接投入使用。
