CA6140车床带法兰锥度定位连接零件

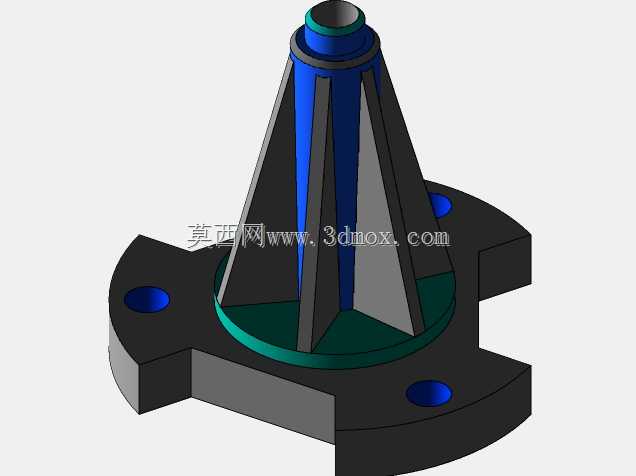

　　该零件应用于CA6140普通车床的主轴端部辅助定位连接环节，主要承担刀具装夹基准与主轴动力传递的过渡衔接作用，在车床进行外圆车削、内孔镗削、端面加工等常规工序时，为配套工装夹具提供稳定的安装定位基准，避免切削过程中工装出现径向跳动或轴向窜动，保障加工尺寸精度与表面粗糙度符合工艺要求。零件下部采用三耳式法兰安装结构，三个安装孔沿法兰圆周均匀分布，安装时可通过内六角螺栓与车床主轴端面对应的螺纹孔锁紧，法兰底面与主轴端面完全贴合，安装面的平面度公差控制在0.01mm以内，保证连接刚性的同时，降低装配时的定位误差。中部锥面采用莫氏锥度配合设计，锥面表面粗糙度达到Ra0.8，与配套工装的内锥孔配合时可实现无间隙自锁，

　　既能够传递主轴输出的额定扭矩，又能保证工装的同轴度误差控制在0.005mm范围内，锥面根部设计有环形退刀槽，避免锥面加工时出现刀具干涉，同时也能在拆卸工装时为拉钉提供受力空间。上部的圆柱导向段与锥面保持严格同轴，导向段外径与工装内孔采用间隙配合，装配时可起到预导向作用，避免锥面装配时出现偏磨损伤。零件的筋板结构沿锥面圆周均匀分布，共设置六根径向加强筋，连接上部锥段与下部法兰，在不额外增加零件整体重量的前提下，大幅提升锥段的抗扭刚度与抗弯强度，即使在大进给量重切削工况下，也不会出现锥段变形导致的工装偏移问题。法兰上的三个安装孔采用沉孔设计，螺栓锁紧后头部完全沉入沉孔内，不会突出法兰端面，避免旋转过程中与周边的防护罩、冷却管路发生干涉。

　　设计过程中充分考虑了车床日常维护的拆装便利性，锥面的自锁角度经过反复校核，既保证切削时不会出现工装松脱，又能在更换工装时通过标准拆卸工具轻松分离，不会出现锥面咬死难以拆卸的问题。零件的所有棱边均做了0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员或配合零件表面，同时也能减少应力集中，提升零件的疲劳使用寿命，适配车床长期满负荷运转的工况需求。
