M3-M8规格通孔平头铆接螺母结构设计

　　在薄板类构件的装配场景中，铆接螺母是解决薄基材无法直接攻丝、焊接螺母易变形错位问题的核心紧固件，这类带法兰盘的通孔型铆接螺母，主要适配0.5mm至3mm厚度的冷轧钢板、铝合金板、工程塑料板等基材，在机床护板装配、电控柜壳体拼接、自动化设备外罩安装、钣金机箱生产等场景中应用广泛，相比焊接螺母，它不会在基材背面产生焊痕、热变形，也不会破坏板材表面的喷涂、镀层处理，装配后螺纹精度稳定，能反复拆装不损伤基材连接位。

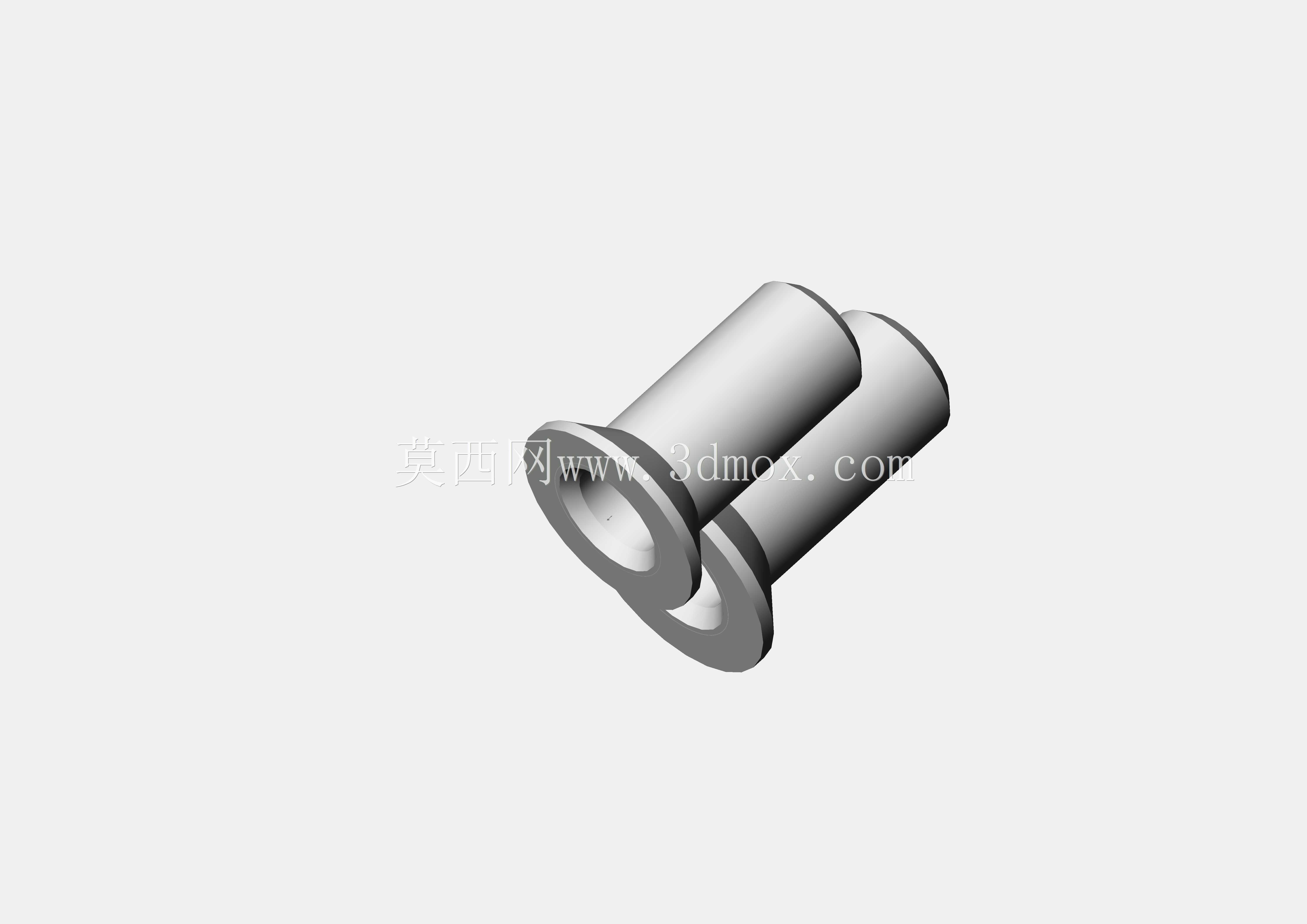

　　这款M3到M8规格的铆接螺母采用通孔设计，区别于盲孔铆接螺母，它可以适配贯穿式的长螺栓连接场景，不会因为螺杆长度超出螺母深度出现顶死问题，法兰盘端面做了平整化处理，压装后能完全贴合基材表面，不会出现凸起、歪斜的情况，法兰盘下沿的滚花结构在压入预制孔后，会嵌入基材表层形成防转咬合，避免装配螺栓时螺母跟转打滑。设计阶段首先要匹配不同螺纹规格对应的预制孔尺寸，M3规格适配4.2mm的安装孔，M4适配5.4mm，M5适配6.4mm，M6适配8.4mm，M8适配10.5mm，预制孔的公差需要控制在H12级别，孔边不能有毛刺、翻边，否则压装后会出现法兰盘贴合不严、螺母歪斜的问题。

　　建模过程中要重点控制几个关键尺寸的公差：首先是螺母柱体的外径公差，要比对应预制孔小0.05mm至0.1mm，保证压装时能顺利导入孔位，不会因为过盈量太大撑裂基材，尤其是针对铝合金、塑料这类低强度基材，过盈量需要取下限值；法兰盘的厚度根据螺纹规格从0.8mm到1.5mm递增，法兰盘直径比柱体大2.5mm至3mm，保证压装后有足够的承压面积，不会在拧紧螺栓时把基材压出凹痕；内螺纹的精度统一采用6H级，螺纹收尾处做了1.5倍螺距的退刀结构，避免螺栓拧到底时出现卡滞。

　　安装边界上，这类铆接螺母的压装位置距离板材边缘的最小距离不能小于螺母法兰盘直径的1.5倍，否则压装时板材边缘会因为受力出现开裂、变形，同一板材上相邻两个铆接螺母的中心距不能小于两倍法兰盘直径，避免压装时互相干涉。压装过程需要采用平端面的压头，压力方向垂直于板材表面，不能用斜向力冲击，压装到位后法兰盘要完全嵌入或者贴合板材表面，背面不能有明显的凸起，螺纹孔要做通止规检测，保证通规能顺利拧入、止规在两圈内止住。日常选型时，要根据基材的厚度、材质强度、连接需要承受的拉脱力和扭矩来匹配对应规格，比如1mm厚的冷轧钢板上选用M5规格的铆接螺母，能承受不低于1200N的拉脱力和8N·m的锁紧扭矩，完全能满足常规的钣金装配需求，相比自攻螺丝连接，它的连接强度更高，反复拆装50次以上也不会出现滑牙、基材破损的问题。
