意大利款踏板车框架结构三维设计

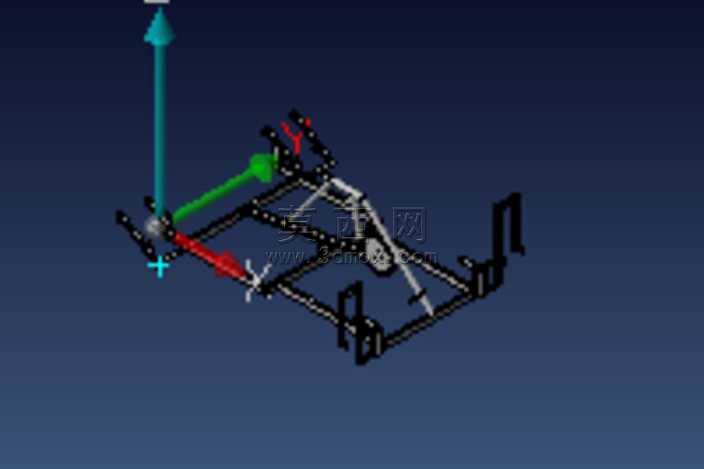

本作品为踏板车框架的三维建模设计，参考意大利初代经典踏板车的车体架构完成全参数化建模，完整还原了踏板车核心承载骨架的结构特征。建模过程中以管材类零件的空间排布为核心逻辑，先通过三维草绘确定各段承载管材的空间走向与连接节点坐标，再基于扫掠特征生成不同管径的管材主体，针对管材衔接的焊接位置做了贴合实际工艺的倒角与衔接面处理，避免出现结构干涉问题。模型整体采用线框加实体结合的预览形式，可清晰观察框架内部的支撑结构分布：前部预留了转向机构的安装位，通过斜向加强管材连接前部转向立管与中部主承载梁，保证转向受力的传导稳定性；中部为踏板区域的平整承载框架，采用纵横交错的管材排布形成平面支撑结构，预留了脚踏板、电池仓等部件的安装空间；后部通过双支管材延伸形成后轮与动力单元的安装支架，两侧设置了后减震器的连接点位，同时在框架上部预留了座椅安装的固定结构。材质设置上针对金属管材赋予了哑光金属材质，区分不同管径的管材视觉表现，在三维坐标系的辅助下可直观校验各结构的空间位置精度。设计过程中充分考量踏板车框架的受力特性，对主承载梁做了管径加粗处理，在应力集中的衔接节点增加了小尺寸加强筋结构，还原量产踏板车车架的结构强度设计逻辑，整体模型无碎面、无破孔，各零件装配关系准确，可用于踏板车结构教学、改装设计参考等场景，完整呈现了经典踏板车骨架的设计思路与结构特征。
