CA6140机床用凸轮从动件传动结构

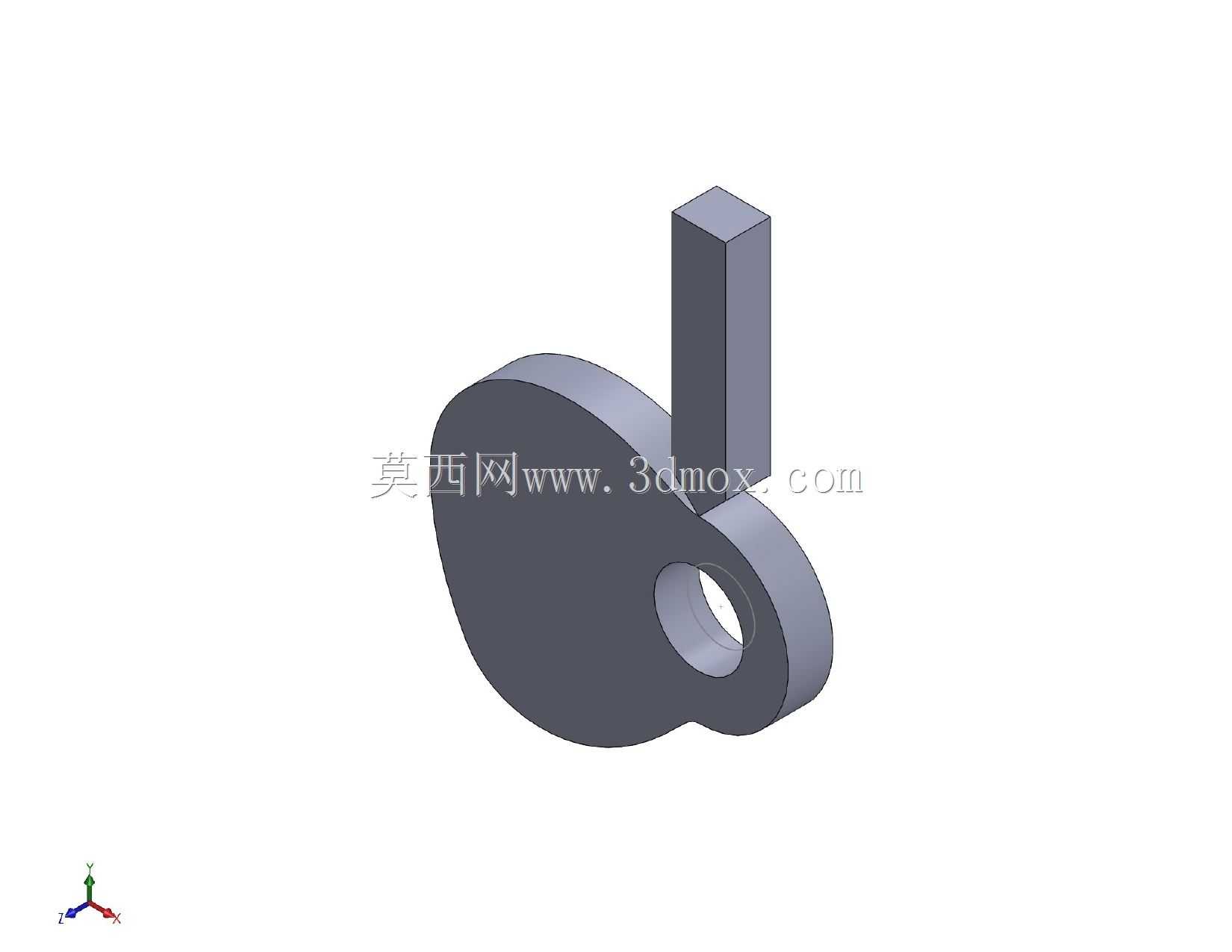

　　这套凸轮与从动件配合结构，主要适配CA6140普通车床的进给传动链路，在机床的自动走刀、周期性进给动作环节承担核心传动转换作用，能将主轴传递来的旋转运动，按照预设的轮廓轨迹转化为从动件的直线往复动作，匹配车床加工过程中刀架的周期性进给、退刀需求，避免人工操作进给时的行程误差，保障批量加工时的走刀行程一致性。从结构设计逻辑来看，盘形凸轮的基圆尺寸是结合CA6140车床进给箱的内部安装空间确定的，凸轮中心的安装孔孔径与进给箱内的传动轴径做了公差匹配，采用基孔制间隙配合，既保证凸轮随轴转动时无径向窜动，也方便装配时的快速推入定位，安装孔旁的定位缺口是为了配合平键传递扭矩，避免凸轮在轴上发生周向打滑，保障传动相位的精准度。

　　从动件采用平底直动式结构，和凸轮轮廓接触的端面做了平面度处理，接触过程中应力分布更均匀，相比尖顶从动件更耐磨损，能承受车床进给时的较大切削负载，从动件的导程段做了等截面设计，和进给箱内的导向套配合间隙控制在0.02-0.04mm之间，既保证往复运动时无卡滞，也避免间隙过大导致的进给行程偏差。凸轮的轮廓曲线是按照CA6140车床加工常用的进给行程参数推导的，推程段的轮廓曲率做了平滑过渡，没有突变拐点，能让从动件的进给动作保持匀速，避免刀架进给时出现冲击振纹，影响工件表面加工质量，回程段的轮廓设计兼顾了复位速度和运动平稳性，能在加工行程结束后快速带动刀架退回到初始位置，缩短空行程耗时。

　　整个结构的安装边界完全适配CA6140车床进给箱的原有安装位，不需要对箱体做额外改造，替换原有磨损的凸轮从动件组件时，可以直接完成装配，从动件的顶端连接位和刀架传动拨叉的接口尺寸完全匹配，不需要额外加工转接件。在实际应用场景中，这套结构除了适配CA6140车床的进给系统，也可移植到其他需要周期性直线往复动作的通用机床进给机构中，只要调整凸轮轮廓曲线，就能适配不同的进给行程和运动规律需求，结构本身没有冗余设计，所有尺寸都围绕传动效率、装配便捷性、耐磨性能做了平衡，盘形凸轮的厚度经过负载校核，能承受最大进给切削力下的接触应力，不会出现轮廓变形的问题，从动件的表面做了淬硬处理，长期和凸轮接触摩擦也不会出现明显的磨损凹陷，能延长机构的维护周期。
