框式集成三啮合小齿轮传动结构

项目分类:通用机械零部件 发布时间:2023-10-24 ID:714930
  • 框式集成三啮合小齿轮传动结构
  • 框式集成三啮合小齿轮传动结构
  • 框式集成三啮合小齿轮传动结构

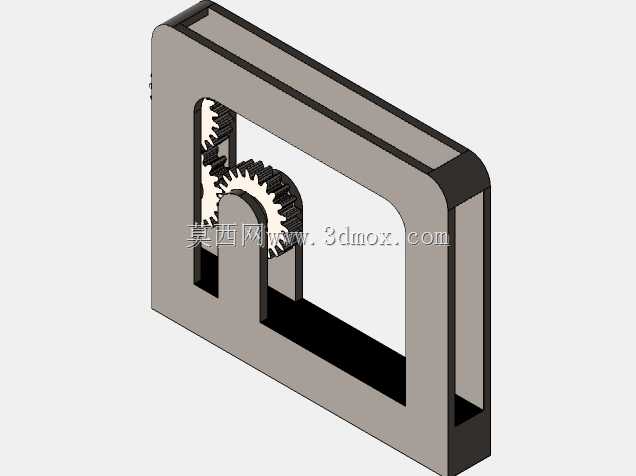

  这套三啮合小齿轮集成结构,常被用于小型精密传动工位的动力传递场景,比如小型工装的进给驱动、桌面级设备的同步传动单元、小型演示教具的动力传递模块,也可嵌入到紧凑空间内需要多级定比传动的小型设备中,替代分散布置的齿轮组减少安装调试的工作量。结构整体采用框式一体化支架作为承载基体,支架的内腔直接加工出齿轮的安装定位槽,三个小齿轮依次啮合排布在支架的封闭腔体内,最外侧齿轮可作为动力输入或输出端,中间齿轮承担换向与传动比匹配的作用,整套结构不需要额外加装齿轮护罩,支架本身就可以隔绝外部杂物进入啮合区域,同时避免齿轮运转时剐蹭周边部件。设计阶段优先考虑了紧凑安装边界,整体外轮廓为带圆角的矩形框体,安装孔位预设在支架的上下端面,

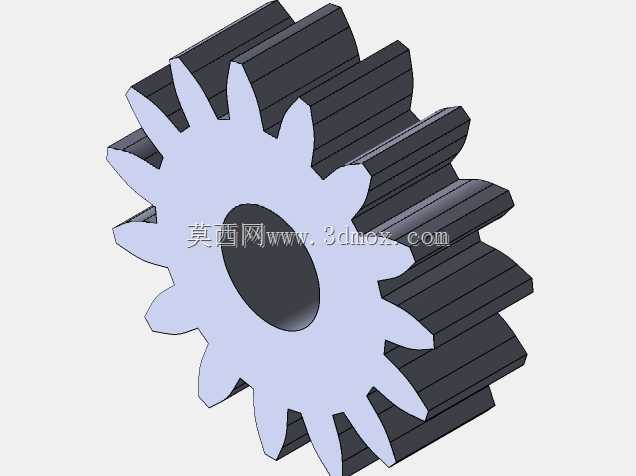

  可直接通过螺栓固定在设备基板上,不需要额外设计转接安装板,适配狭小安装空间的布局需求。齿轮参数匹配阶段严格按照啮合中心距做1:1适配,三个齿轮的模数、压力角保持一致,齿侧间隙控制在精密传动允许的范围内,既保证传动过程无卡滞,也避免间隙过大带来的传动回差。支架的内腔轮廓做了避空设计,齿轮齿顶与支架内壁预留足够的运转间隙,不会出现运转过程中齿顶刮蹭内壁的问题,同时支架的侧壁厚度做了等强度优化,在保证支撑刚性的前提下尽可能压缩整体厚度,降低结构整体重量。实际装配过程中,齿轮与安装轴的配合采用间隙配合,轴端直接卡入支架预设的轴孔内,不需要额外的紧固件做轴向固定,依靠支架两侧壁的限位即可实现齿轮的轴向定位,装配步骤简单,

  后期维护拆解也十分便捷。传动过程中三个齿轮依次啮合,动力从输入端传入后经过两级啮合传递到输出端,可根据实际需求调整输入输出端的位置,也可在其中一个齿轮上加装凸轮、拨杆等执行件,实现周期性的动作输出,适配不同的小型工位动作需求。整套结构的所有配合面都做了公差适配,安装时不需要额外修配即可完成组装,啮合接触斑点符合小模数齿轮传动的精度要求,运转过程噪音低,传动平稳,适合低负载、高转速的小型传动场景使用。
