燃气炉用简易操控旋钮结构设计

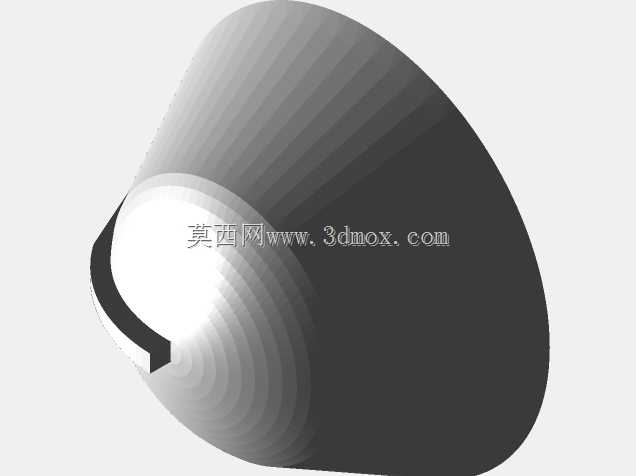

　　这款旋钮主要适配家用台式、嵌入式燃气灶具的火力调节工位，也可拓展用于小型台式加热设备、实验室本生灯等需要手动调节气路开度的场景，作为人机交互的直接操作部件，承担着调节燃气流量、切换火力档位的核心功能，操作时的阻尼反馈、档位清晰度直接影响用户的使用体验。从结构设计来看，整体采用锥台状外轮廓，握持面做了渐变弧度处理，手指搭靠时能自然贴合指腹曲线，旋转施力时不会出现打滑问题，侧面预留的定位凸筋与灶具面板的档位标识对位，用户无需低头观察即可通过触感判断当前火力档位，符合厨电产品盲操作的使用需求。设计过程中优先考虑了安装适配性，底部的连接轴套采用通用D型孔结构，可匹配市面上多数燃气炉阀体的标准输出轴，安装时仅需对准轴位按压到位即可，

　　无需额外紧固件，轴向定位尺寸经过反复校核，安装后旋钮底面与面板间隙控制在1.5mm，既不会因间隙过大积存油污，也不会因间隙过小出现旋转剐蹭面板的问题。旋钮的壁厚做了均匀化处理，整体壁厚维持在2.2mm左右，不管是采用3D打印做功能样件验证，还是后续开模做注塑量产，都能避免因壁厚不均导致的缩痕、变形问题，握持区域的表面做了细微的环状纹理处理，即便手上沾有水渍、油污，旋转操作时也能保持足够的摩擦力。从功能实现逻辑上，旋钮的旋转角度设定为0-90度可调，对应阀体的关闭、最大火、最小火三个核心工位，旋转过程中设置了两段清晰的档位阻尼，用户切换档位时能获得明确的触感反馈，避免火力调节过位或者误操作关断气源。考虑到厨电场景的使用环境，

　　结构设计时特意将旋钮的外轮廓做了无锐角处理，所有边缘都做了R0.8以上的圆角，清洁时可以直接用抹布擦拭表面，不会出现清洁死角，也能避免日常操作时磕碰划伤手部。在安装边界的校核上，旋钮的最大外圆直径经过适配性调整，既不会因直径过小导致操作施力不便，也不会因直径过大占用过多面板空间，与周边炉架、点火按键的安全距离符合家用燃气灶具的相关设计规范，不会出现操作干涉问题。
