适配3D打印机的滑动式盒带手柄替换结构

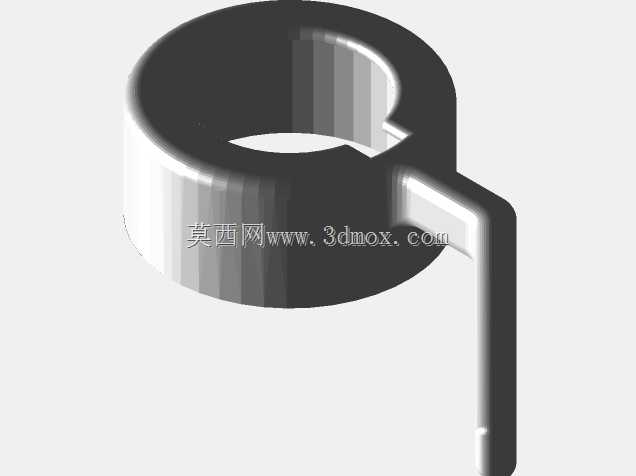

　　在桌面级FDM3D打印机的日常运维场景中，耗材盒带的手柄断裂是高频出现的小故障，这类故障往往不会直接导致设备停机，但会大幅提升耗材更换、盒带移位操作的难度，不少运维人员会选择用胶带临时缠绕固定，不仅操作手感差，长期使用还容易出现胶带残留粘黏耗材、剐蹭送丝路径的问题。这款替换结构的设计核心就是针对手柄在墨盒高处断裂的失效场景做优化，没有采用传统的卡扣式固定方案，而是选择整环套接的滑动结构，让替换件可以直接套在盒带的外圈上滑动到位，不需要对原有盒带做破坏性的打孔、切削加工，安装门槛极低，哪怕是没有机械维修经验的操作人员，也能在十几秒内完成替换安装。

　　设计阶段特意做了两种结构分型，其中二号结构在手柄与环体的连接位置预留了额外的补强空间，针对原有结构应力集中导致断裂的问题，把连接位置的过渡圆角做了放大处理，分散手持施力时的应力传递路径，避免长期受力后在根部出现裂纹。环体的内径尺寸没有做固定死的公差设计，而是预留了0.2-0.5mm的调整余量，建模时就考虑到不同用户使用的3D打印机成型精度差异，用户可以根据自己设备的实际打印收缩率、耗材类型（PLA、PETG、ABS等不同材料的收缩率差异明显），对环体内径做微调，保证套接后既有足够的摩擦力不会随意滑动，又不会因为过盈量太大导致套入困难。

　　从安装边界来看，整个环体的轴向宽度控制在15mm以内，安装后不会超出原有盒带的侧面轮廓，不会和打印机的耗材架侧壁、送丝导向件产生干涉，手柄的握持长度和原有手柄保持一致，握持角度也和原厂设计匹配，用户更换后不需要适应新的操作手感，和使用原厂手柄的操作逻辑完全一致。环体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既保证了足够的结构强度，手持施力时不会出现弯折变形，又不会因为壁厚过大导致打印时间过长、耗材浪费过多，打印时不需要额外添加支撑结构，顺着环体的轴向摆放就能直接打印成型，大幅降低打印门槛。

　　实际使用过程中，这款滑动式替换结构不仅可以用于断裂手柄的替换，也可以作为原厂手柄的加强件提前安装，在原厂手柄还未出现断裂时就套在对应位置，分担手柄根部的受力，延长原厂盒带的整体使用寿命。针对盒带表面可能存在的注塑飞边、磨损凹坑，环体内壁还做了微小的防滑纹理设计，滑动到位后不会因为日常操作的晃动出现位置偏移，不需要额外添加胶水粘接，后续如果需要更换盒带，也可以直接把这个替换件滑出装到新的盒带上重复使用，具备很强的通用性。
