带凹孔阵列的环形蛋杯支撑结构设计

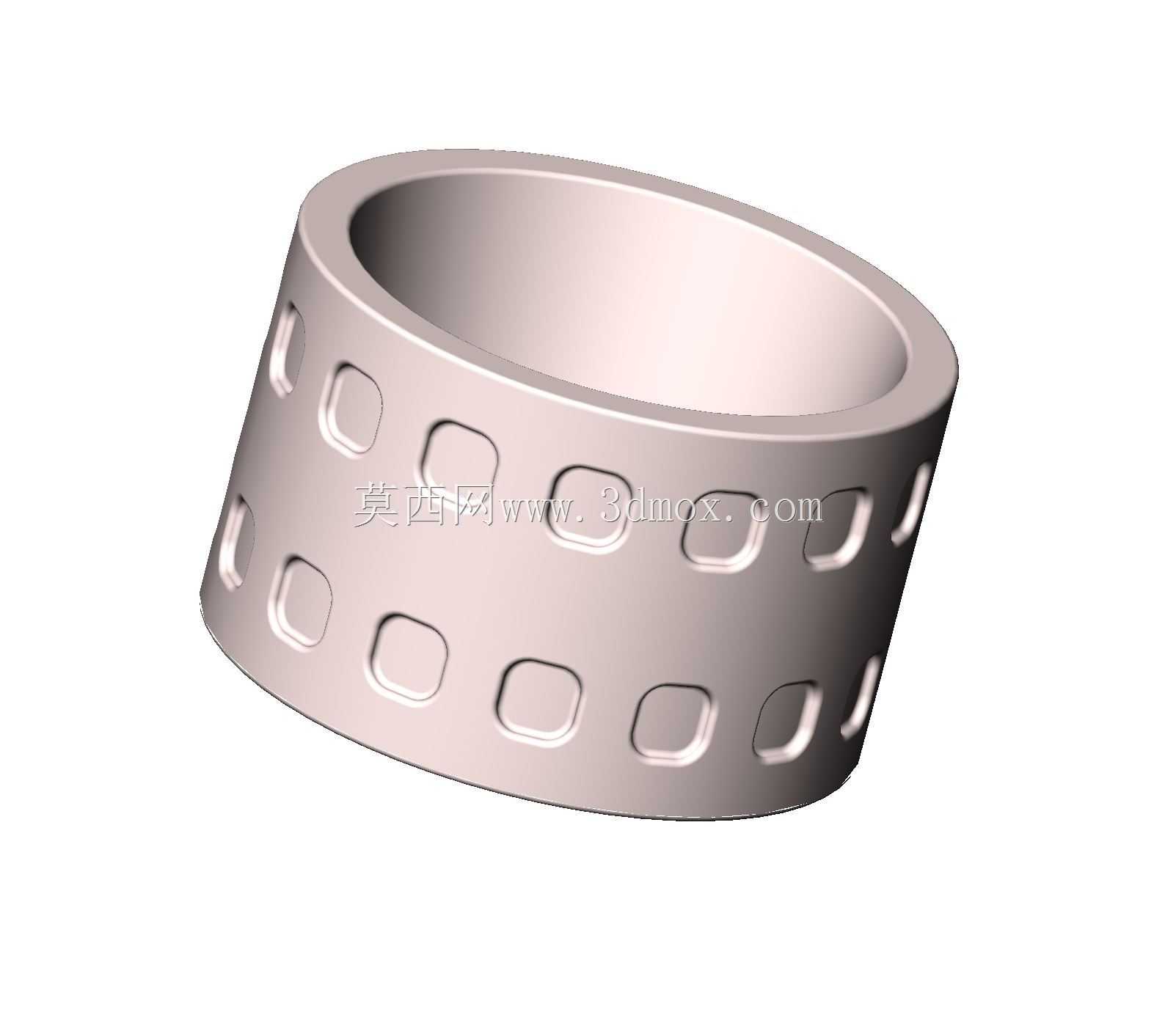

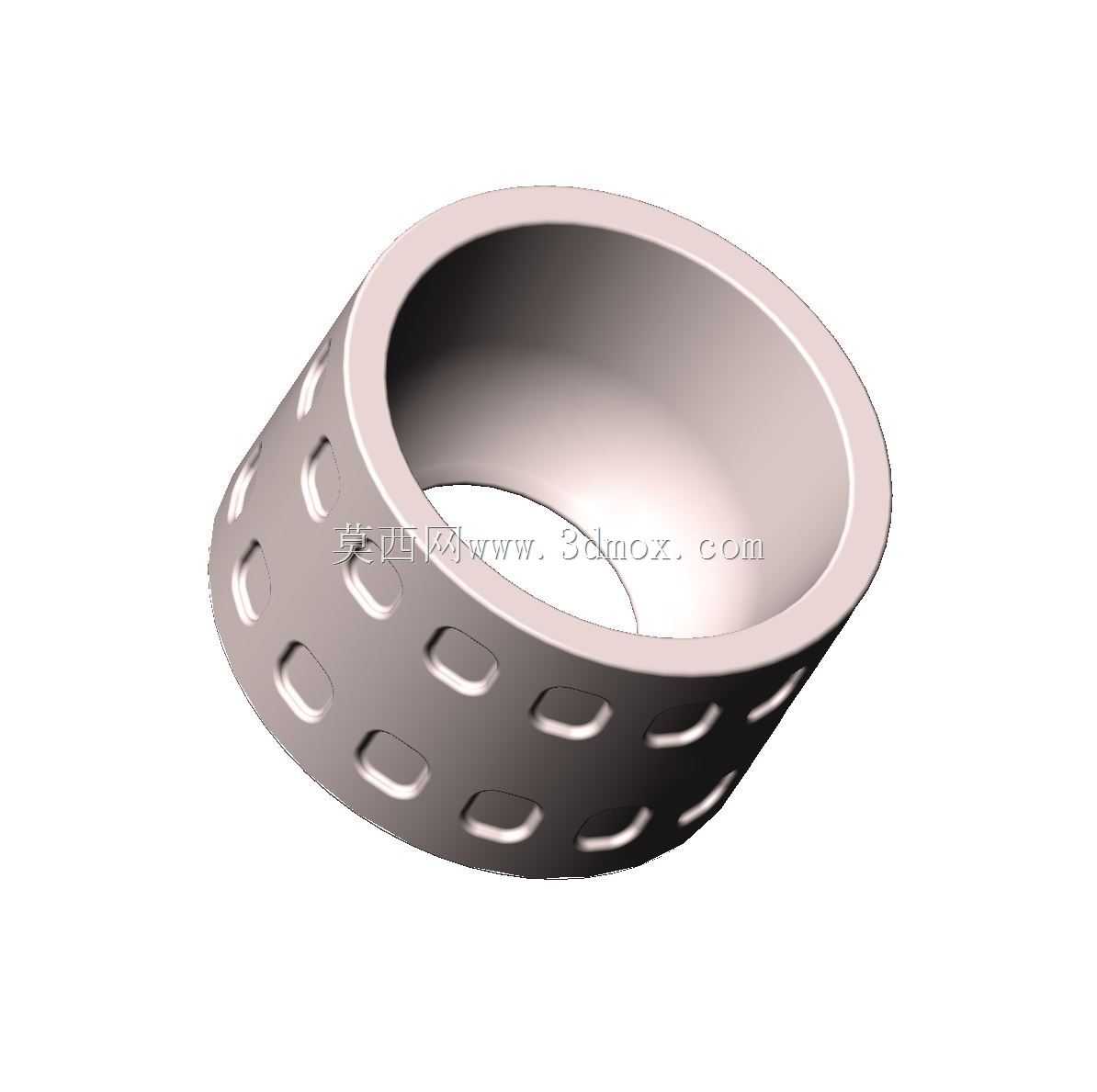

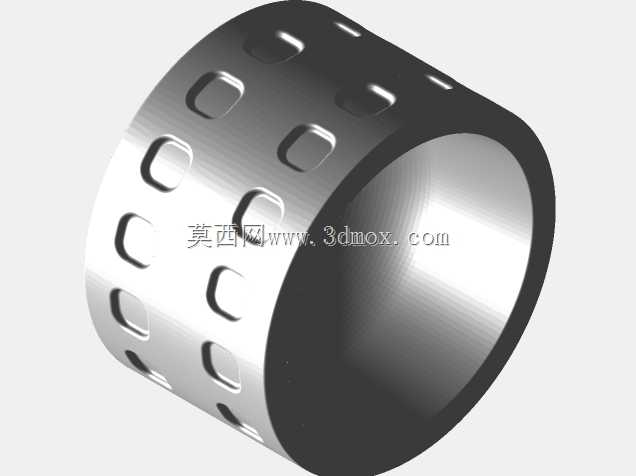

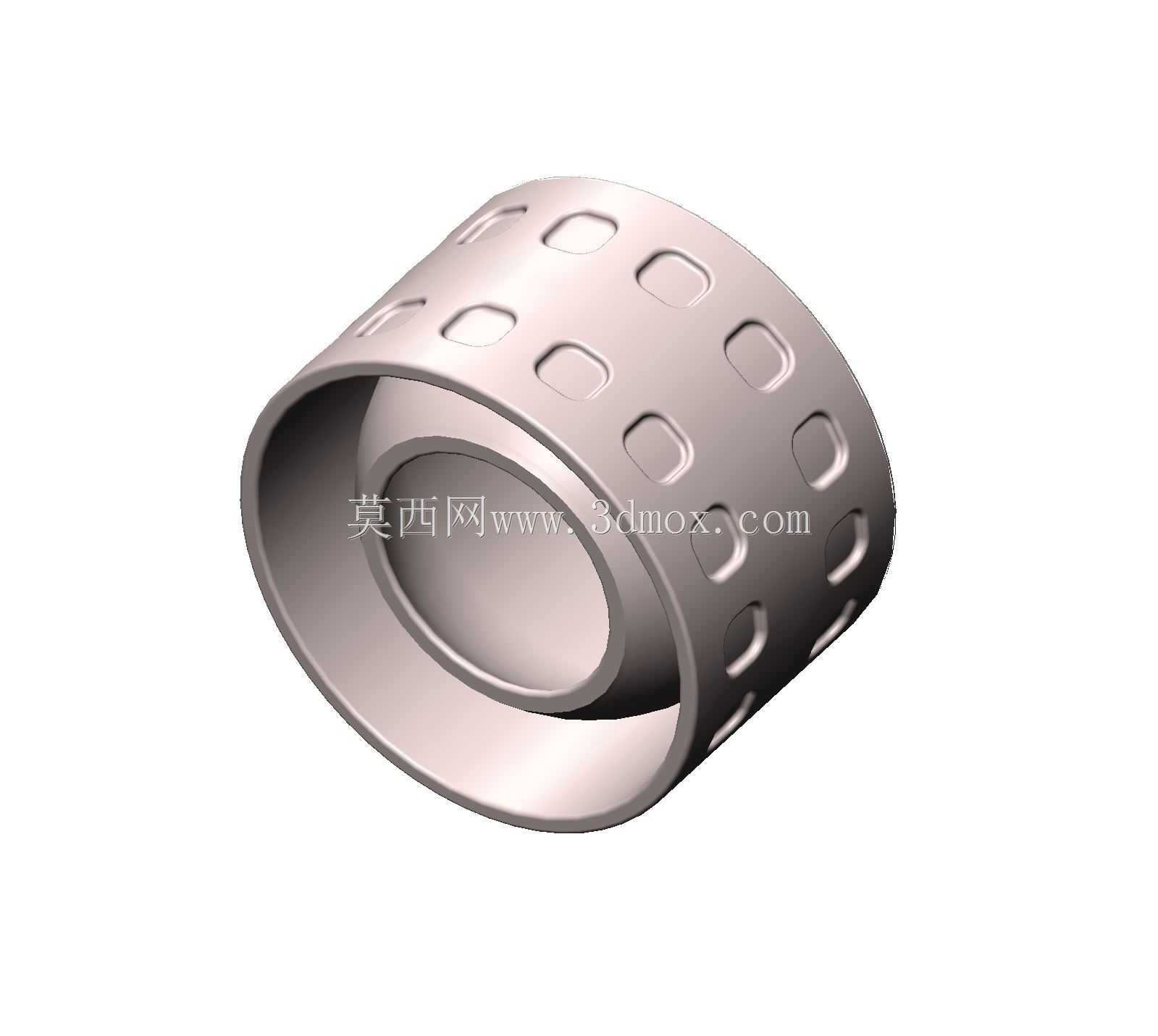

　　这款环形蛋杯支撑结构，主要面向餐饮场景的蛋品盛放需求，适配常规尺寸的带壳煮蛋使用，可放置在餐桌、餐台平面，为蛋品提供稳定承托，避免蛋品滚动滑落，同时兼顾握持时的防滑性能。结构整体采用薄壁环形设计，主体为回转体构型，内壁为光滑圆柱面，可与蛋品下部弧面形成贴合支撑，接触区域做了微小圆角过渡，避免应力集中同时防止刮蹭蛋壳。外壁均匀排布多组方形凹孔阵列，凹孔边缘均做倒圆角处理，一方面减少了整体材料用量，降低结构自重，另一方面凹孔形成的凹凸面可提升握持时的摩擦力，手持移动时不易打滑，同时阵列排布的凹孔也让整体外观更具层次感，避免纯光滑圆柱面的单调感。设计过程中先通过回转特征构建基础环形基体，确定整体的高度、内外径尺寸，

　　内径尺寸参考常规鸡蛋的下部直径设定，保证放入蛋品后不会出现卡滞或过于松动的情况，外径尺寸适配成年人单手握持的宽度范围，握持时手指可自然贴合外壁。高度尺寸设定时兼顾承托稳定性与取放便利性，既保证蛋品放入后重心落在支撑面范围内不会倾倒，也不会因高度过高导致取蛋时磕碰结构边缘。凹孔阵列采用圆周均布方式排布，分为上下两排错位排列，避免同排孔位对齐导致的局部壁厚过薄问题，每个凹孔的深度控制在壁厚的三分之一范围内，保证结构整体刚性的同时实现减重效果，凹孔的边角全部做等半径圆角处理，既避免加工或使用时的锐边划伤，也能减少注塑或3D打印过程中的应力集中，降低成型缺陷概率。结构底部做了微小的平面切边处理，保证放置在平整桌面时接触为完整环形面，

　　不会出现放置不稳晃动的情况，底部边缘同样做圆角过渡，避免刮划桌面漆面。整体壁厚保持均匀一致，符合薄壁件成型的工艺要求，不管是采用注塑批量生产还是3D打印单件制作，都能保证成型质量，不会出现壁厚差异导致的缩痕、填充不足等问题。在实际使用场景中，该结构除了承托蛋品，也可作为小型圆柱状物件的临时支撑座使用，凹孔结构也可作为临时的沥水通道，清洗后残留的水分可通过凹孔间隙流出，避免结构内部积水。
