拱形桁架式露天通道金属遮雨棚结构

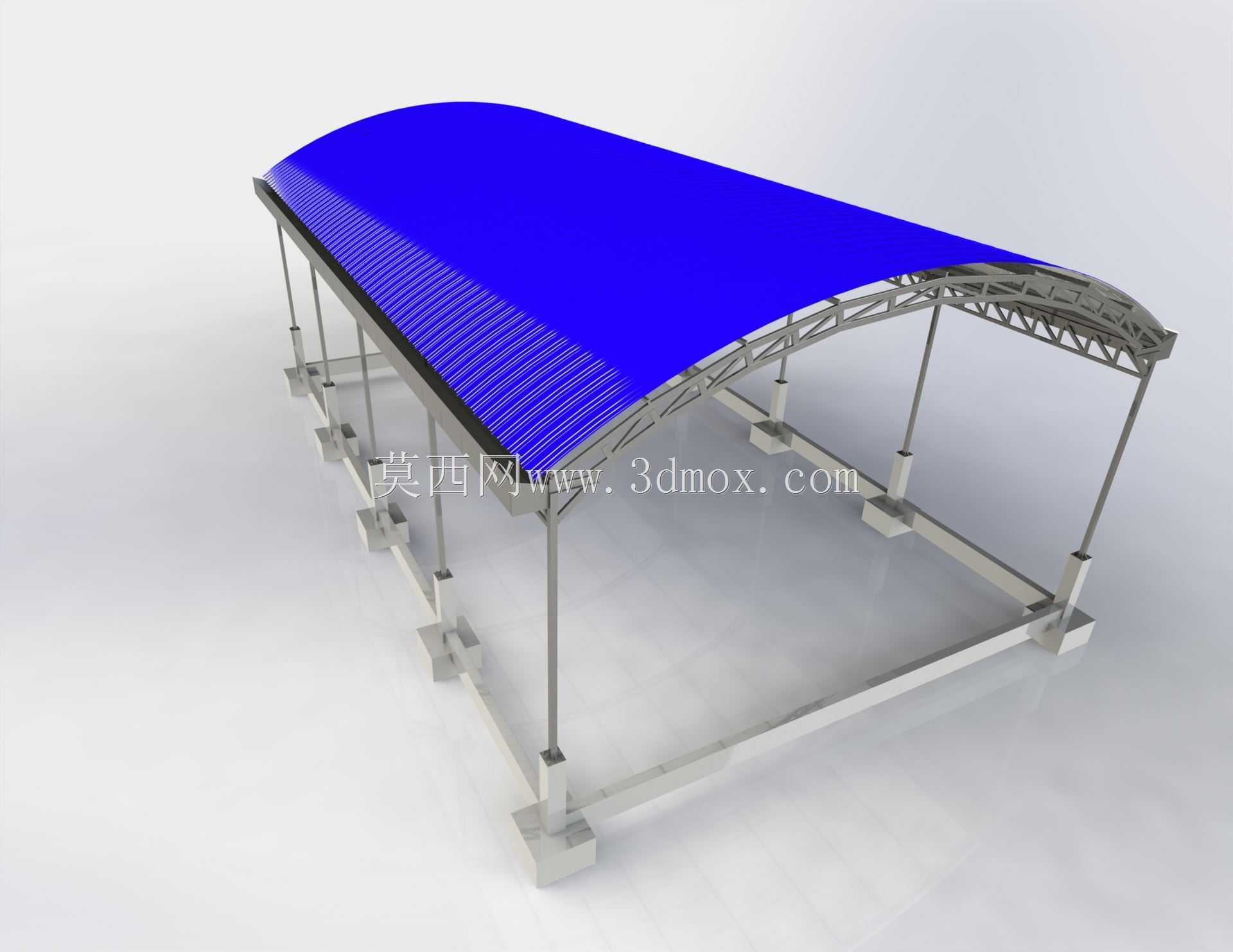

　　这类拱形桁架式金属遮雨结构，常应用于厂区人行通道、物流装卸通廊、露天作业区临时遮蔽、园区连廊等场景，核心作用是为通行人员、临时堆放的物料、装卸作业区域提供遮阳挡雨的遮蔽空间，避免露天环境下日晒雨淋对通行效率、物料存放、作业连续性造成影响。从结构设计逻辑来看，整体采用拱形主桁架作为顶部承重核心，相比平棚结构，拱形受力形式可将顶部竖向荷载更均匀地传递至两侧立柱，大幅降低桁架杆件的弯矩受力，同等跨度下可减少型材用料规格，同时拱形顶面自带排水坡度，降雨时雨水可顺拱形曲面快速流向两侧排水边沟，不会出现顶部积水渗漏的问题。顶部围护采用透光板材铺设，兼顾遮蔽功能的同时可引入自然采光，白天遮蔽区域内无需额外布置照明即可满足通行、作业的光照需求，

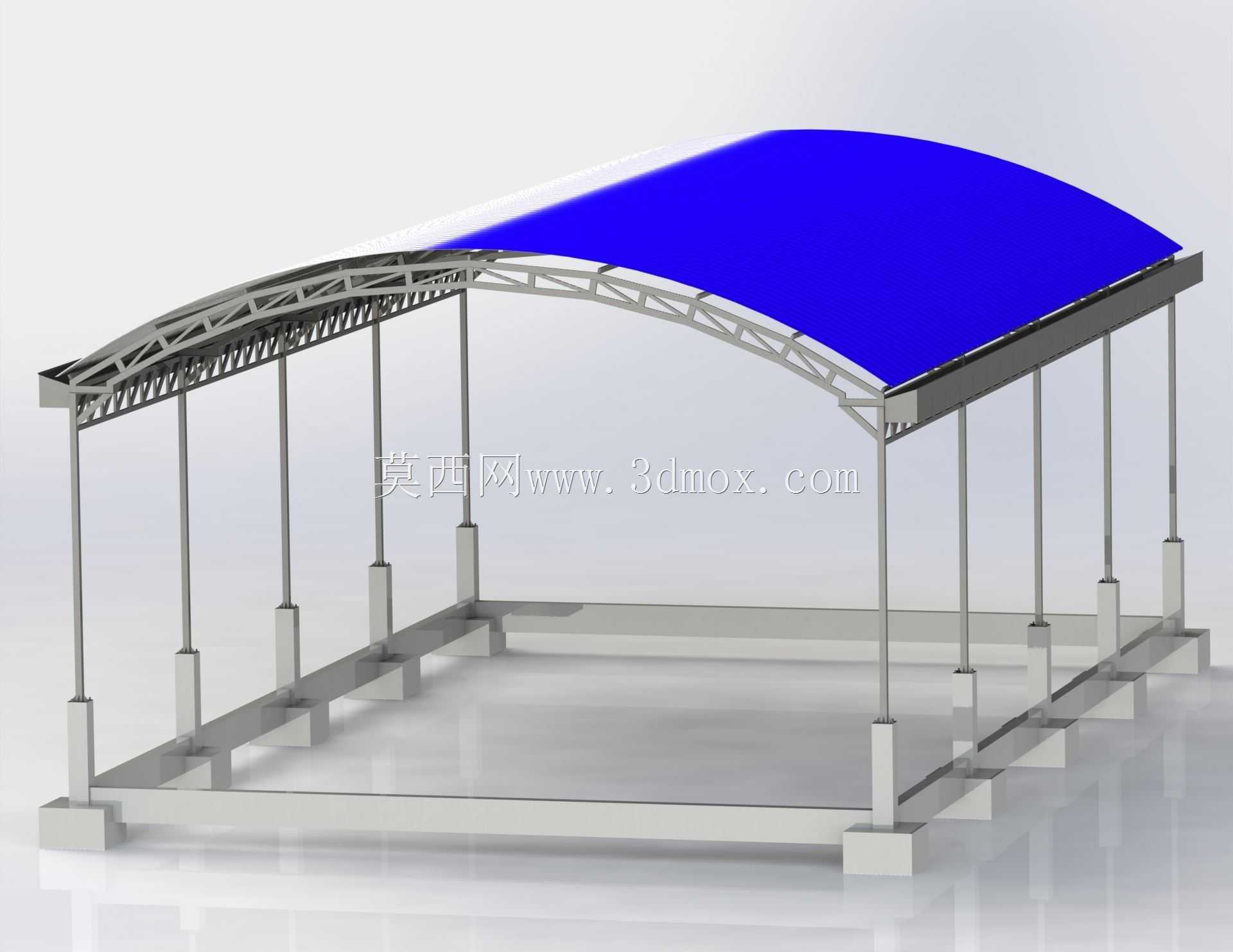

　　降低日常使用的能耗。支撑体系采用等间距布置的竖向方管立柱，立柱底部通过预埋地脚螺栓与混凝土基础墩连接，基础墩设置于通道两侧地面，不会占用通道内部的通行净宽，可保障通道内人员、小型搬运车辆的顺畅通行。主桁架之间通过横向系杆连接形成整体受力框架，提升整体结构的抗风稳定性，避免单榀桁架受侧向风力出现失稳变形。设计时需结合现场安装边界确定单跨跨度、总长度与立柱高度，通常这类通道棚的净宽需满足双向行人或小型叉车通行需求，立柱高度需避让通道内可能通行的最高设备，顶部拱形起拱高度结合当地降雪、降雨荷载调整，降雪量大的区域可适当提高起拱高度，避免积雪堆积增加顶部荷载。所有金属杆件连接节点采用焊接或螺栓紧固的形式，

　　现场安装时可先在地面拼装单榀桁架后再进行整体吊装，减少高空作业量，提升安装效率。结构表面做防腐涂装处理，可适应户外露天的日晒雨淋环境，延长整体结构的使用寿命，杆件选型时需结合当地风荷载、雪荷载取值验算杆件强度与挠度，保障极端天气下的结构安全。
