手持式气动喷漆喷枪精细结构设计

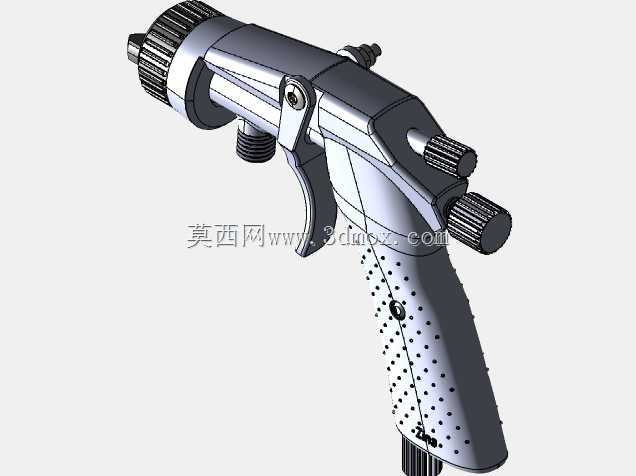

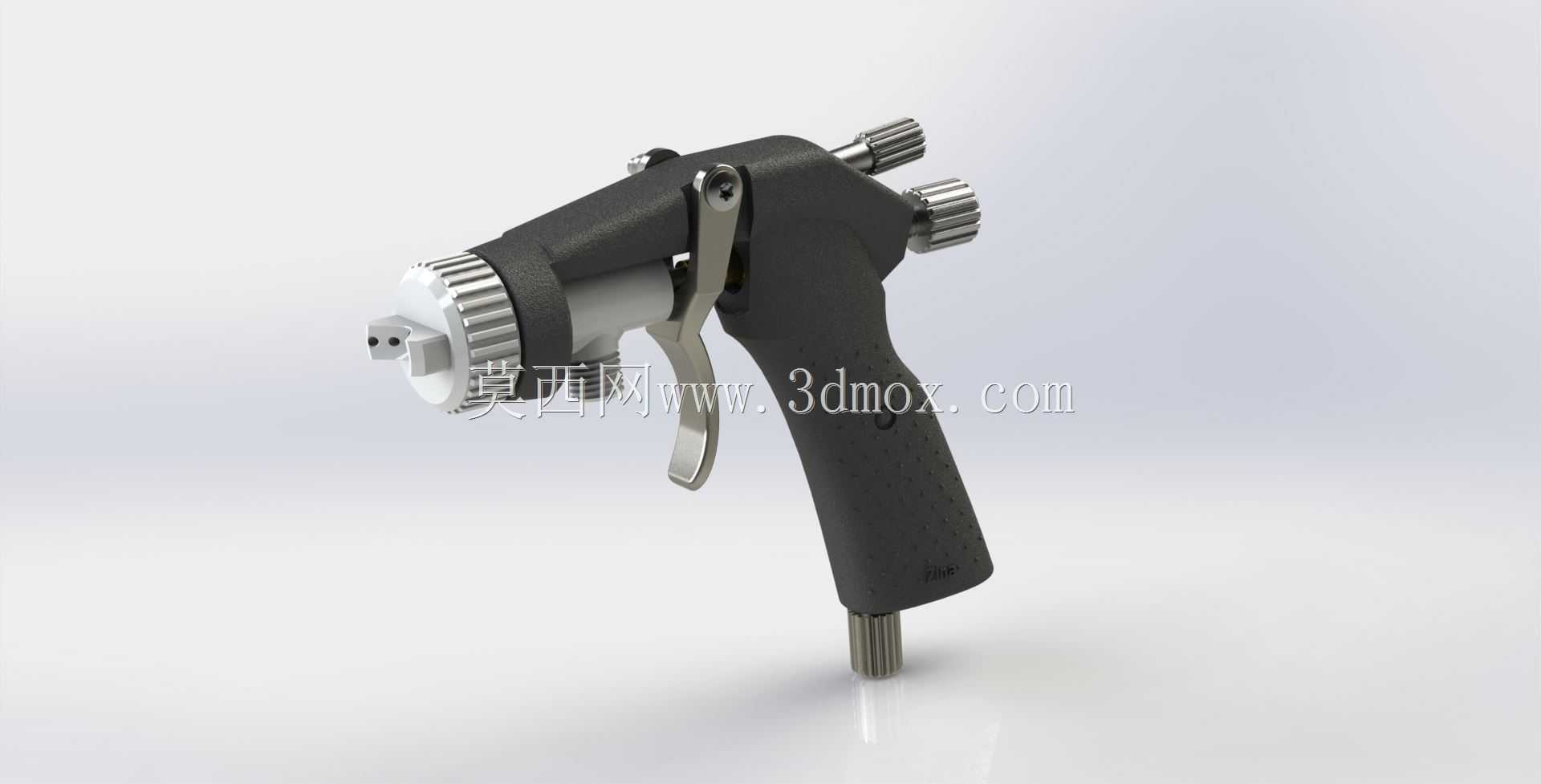

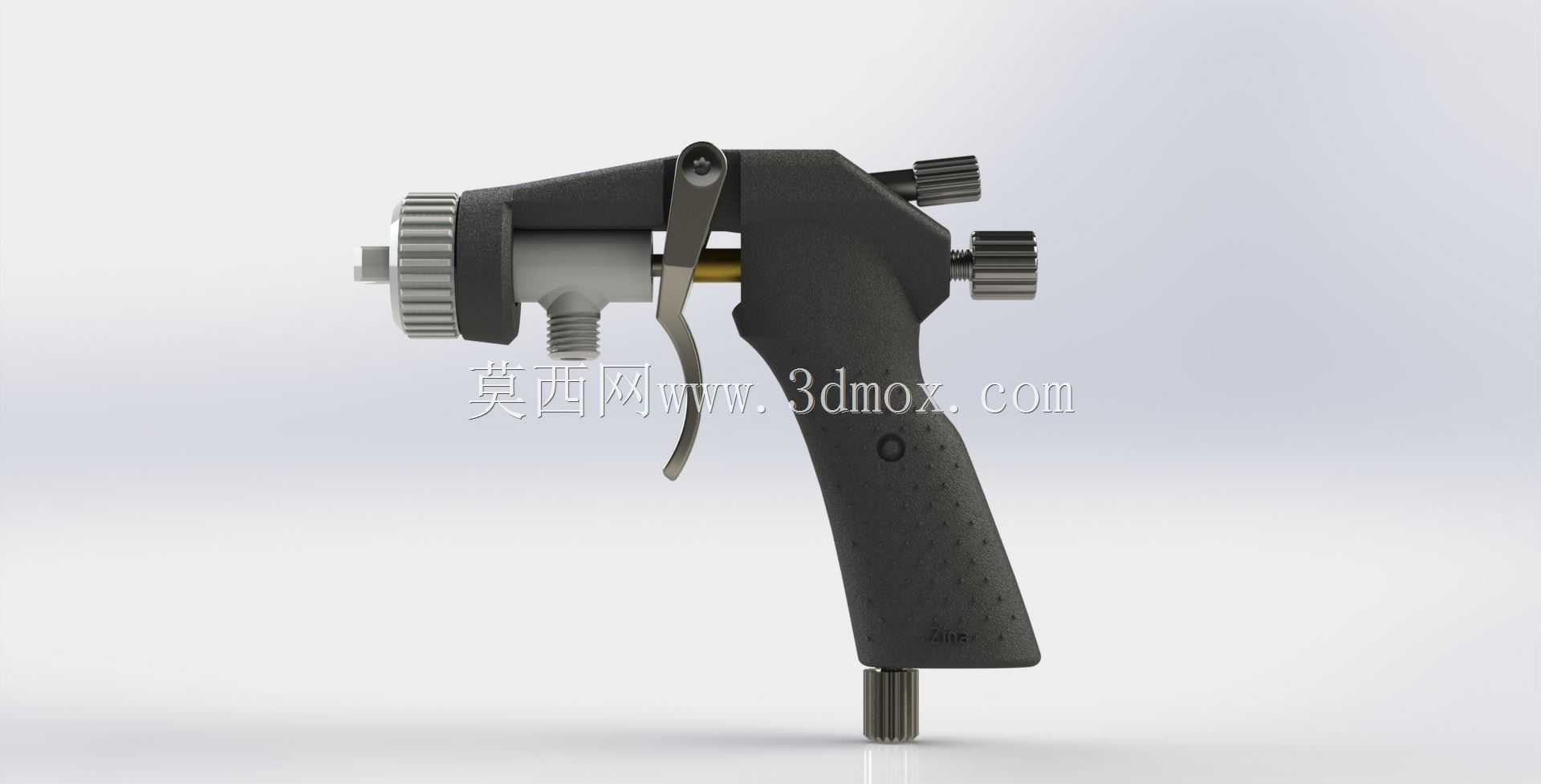

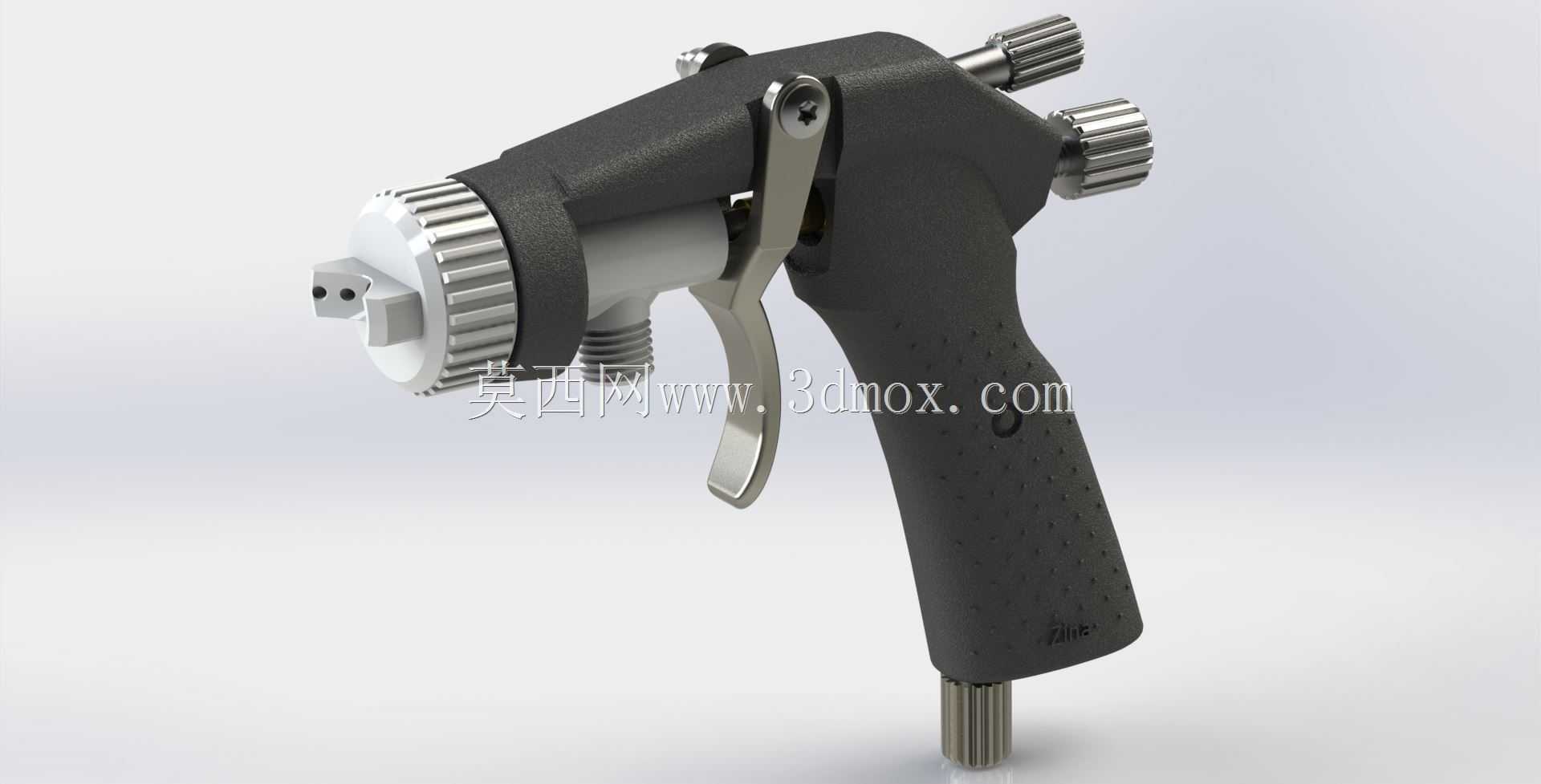

　　这款手持式喷漆喷枪的结构设计，核心围绕小范围精细涂装作业的实际工况展开，日常多用于五金零件补漆、小型工件表面涂装、模型制作上色、汽修局部补漆这类对喷涂精度有要求的场景，区别于大流量大面积施工的工业级喷枪，它的握持结构做了贴合手掌弧度的曲面处理，握柄表面设置的细密防滑纹理，能让操作人员长时间握持作业时减少打滑概率，扳机的行程阻尼做了分段设计，小行程对应低流量出漆，适合走细线、补边角，大行程对应全开流量，可快速覆盖小面积平面。从结构布局来看，枪体上部设置的两个调节旋钮，分别对应涂料流量和雾化幅宽调节，旋钮外圈做了滚花处理，戴劳保手套操作时也能精准拧动调节，不会出现打滑拧不动的情况；枪头的雾化帽与枪体采用快拆式卡接结构，

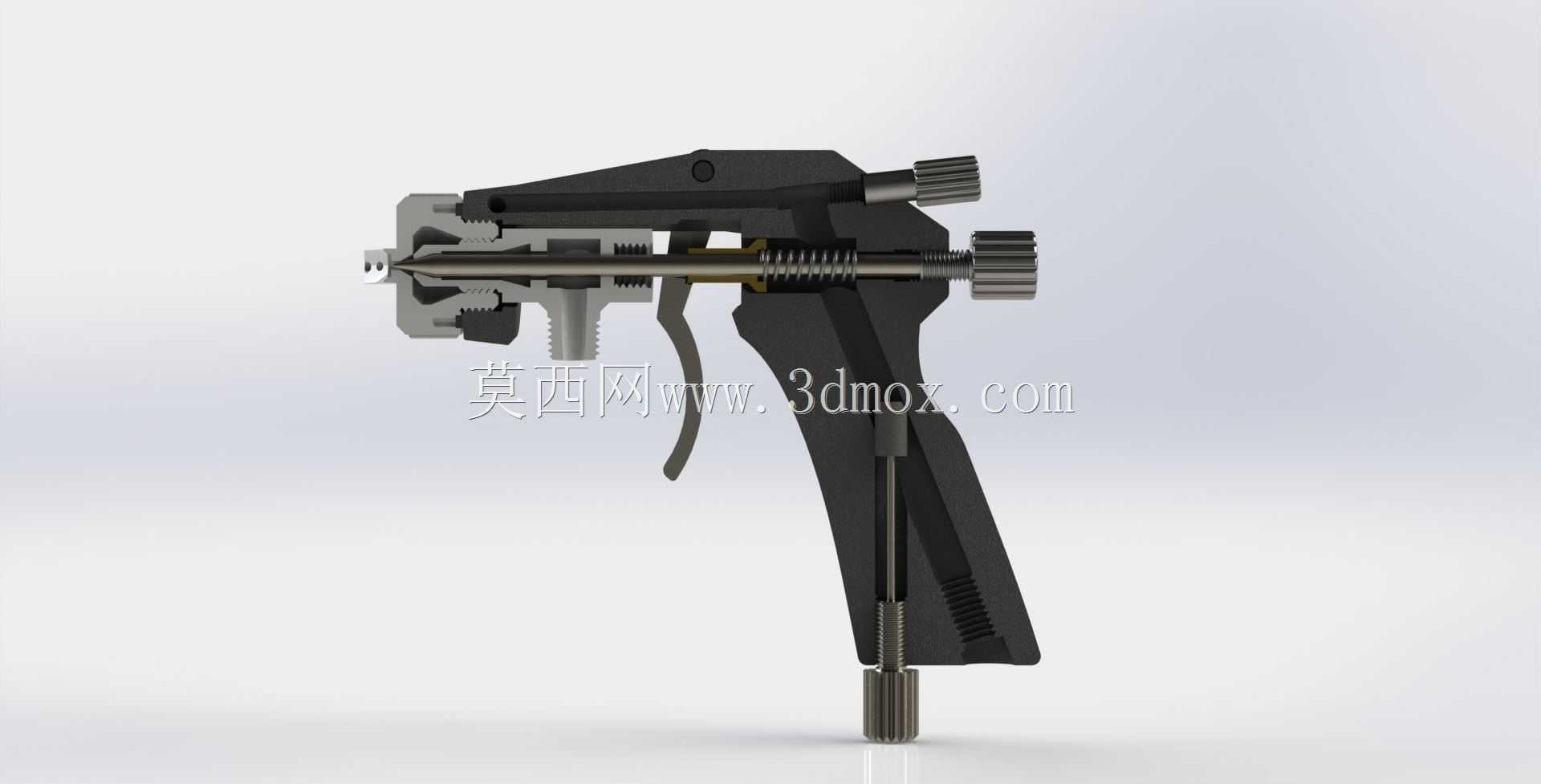

　　日常更换不同口径喷嘴、清理残留涂料时不需要额外工具，徒手就能完成拆装，能大幅减少工位上的维护辅助时间。设计过程中特意控制了整体的安装边界，枪体总长度控制在150mm以内，握柄直径适配多数成年人的手掌握持尺寸，尾部的气路接口采用通用的气动快插标准规格，能直接对接车间常见的8mm气管，不需要额外做转接头适配；枪身内部的涂料通路做了平滑圆弧过渡，没有直角死区，能减少涂料残留堆积，降低换色清洗时的工作量，也能避免残留干结的涂料颗粒堵塞喷嘴影响喷涂质量。扳机与枪体之间的复位弹簧采用内置式布局，不会外露卡挂工作服或者工位上的杂物，枪身的金属部件都做了防锈镀层处理，日常接触水性涂料、溶剂型涂料都不容易出现锈蚀卡滞的问题，

　　整体重量控制在300g左右，单手握持长时间作业也不容易产生手部疲劳，针对小工件、复杂曲面的边角喷涂场景，枪头的雾化角度可以通过前部的调节环做0到60度的幅宽调整，既能喷出窄幅的细线做标识喷涂，也能调出扇形幅面做小面积均匀覆盖，气路与涂料通路的密封结构采用耐溶剂的橡胶密封圈，长期使用也不容易出现漏漆、漏气的问题，能稳定维持喷涂压力，保证漆面厚度均匀，不会出现局部流挂或者漏喷的情况。
