Accurpress系列液压折弯制动设备结构

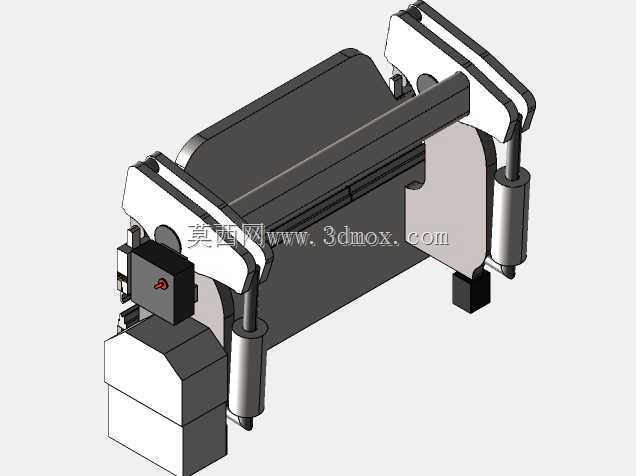

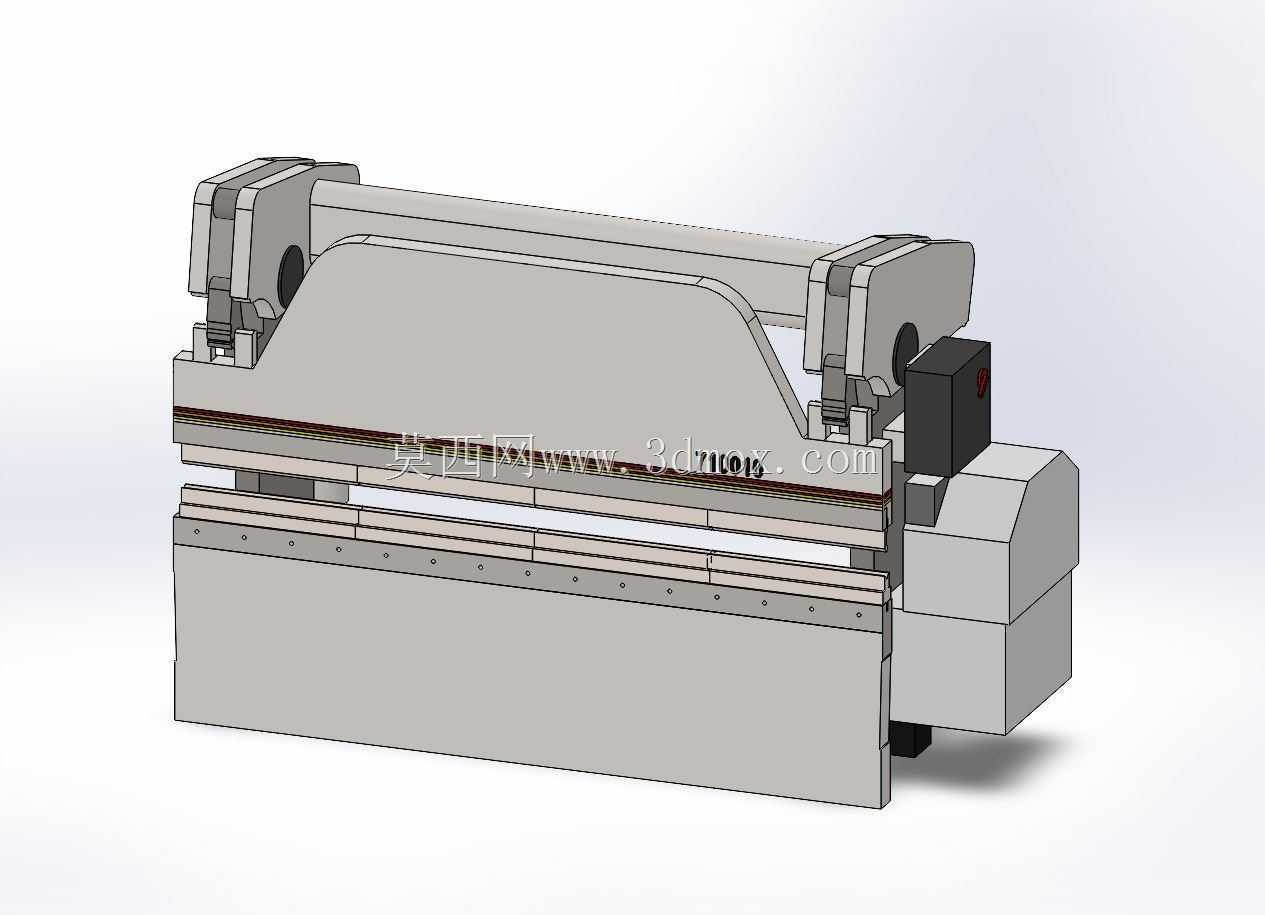

　　在钣金加工车间的下料成型工段，这类液压折弯制动设备是承担板材冷弯成型的核心装备，日常对接的加工场景覆盖从普通碳钢板、不锈钢板到铝合金板材的折弯工序，小到电气柜的安装支架、机箱壳体的折边，大到钢结构配套的长尺寸型材弯边、工程机械覆盖件的成型，都能通过配套不同规格的上下模完成对应角度的折弯作业。从实际落地的结构设计来看，这套结构完全参照Accurpress 710010 Advantage系列的实际安装边界做三维还原，整体机架采用厚钢板焊接后去应力处理的框架结构，两侧的油缸安装座与上滑块的导轨面做了一体化加工基准设计，避免长期满负荷作业后出现机架形变导致的折弯角度偏差。上滑块的运动轨迹依托两侧的高精度导轨做导向，

　　配合液压系统的比例阀控制，能实现滑块下行的快进、工进、保压、回程多段速度切换，在靠近下模的作业区间可以稳定控制下压速度，避免板材冲切形变同时保证折弯角度的一致性。设备后侧的后挡料机构采用伺服驱动的多轴定位结构，可根据不同折弯工序的需求调整挡料位置，适配不同尺寸板材的定位需求，无需人工反复测量定位，能大幅降低批量加工时的辅助作业时间。从安装边界来看，设备整体的长宽高尺寸适配常规工业厂房的车间布局，地面安装需要预留对应的地脚螺栓固定位置，两侧预留不小于1.2米的检修通道，后侧预留液压站与电气柜的维护空间，上方预留吊装作业的净空高度，方便后期的模具更换与设备检修。液压系统的管路排布沿机架内侧的走线槽布置，

　　避免加工过程中的金属碎屑磕碰管路造成泄漏，电气控制箱布置在设备右侧的操作侧，操作面板的高度符合人体工程学设计，操作人员站在设备前方即可完成参数调整与作业控制。整套结构的三维建模过程中，对各个运动部件的干涉情况做了完整校验，上滑块在全行程运动过程中与机架、后挡料、模具装夹区域均无运动干涉，各个连接部位的螺栓孔位、配合公差都参照实际设备的装配要求做了还原，可直接用于设备改造的方案验证、新员工的结构培训，也能作为钣金车间产线布局规划时的设备占位模型使用，帮助设计人员提前核算产线的物料流转空间、设备间距是否满足安全生产的规范要求。
