双插槽折叠式皮卡汀尼安装支撑支架

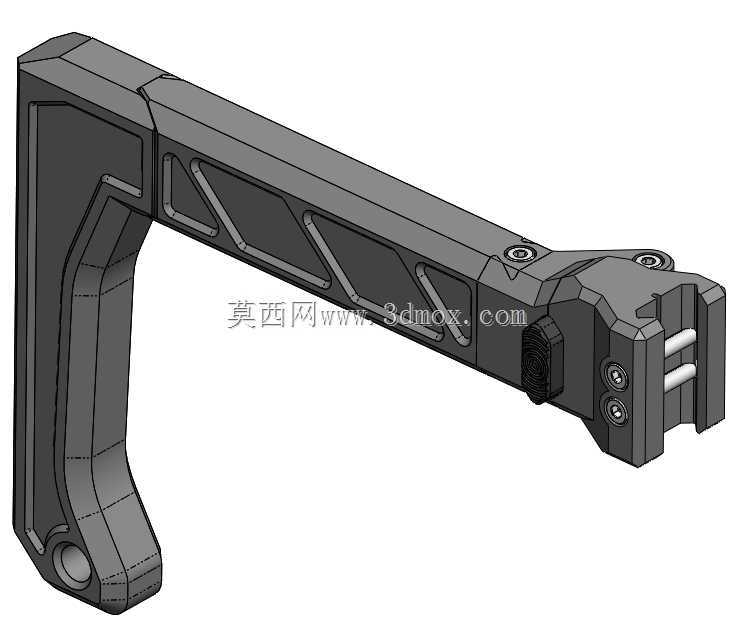

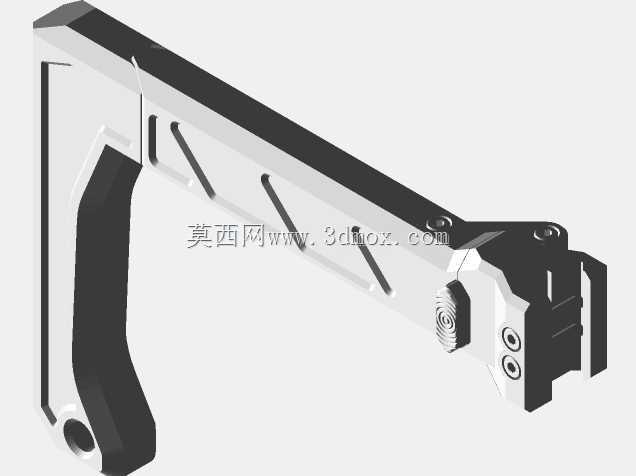

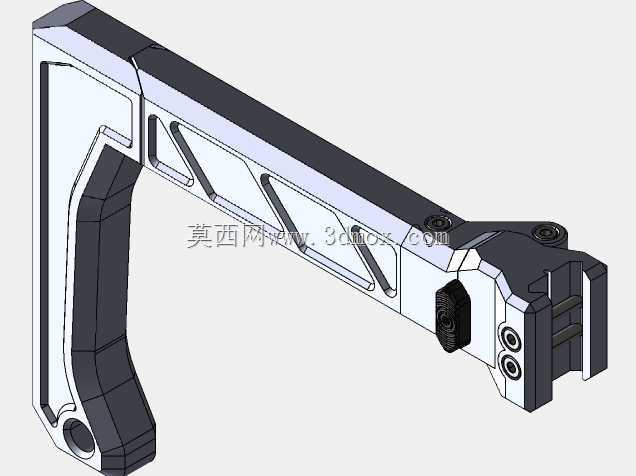

　　这款双插槽折叠支撑构件，核心适配需要快速收展、刚性支撑同时兼容皮卡汀尼标准安装界面的使用场景，在需要临时拓展支撑点位、可折叠收纳的外设挂载、便携设备辅助支撑等工况下都能适配。从结构设计逻辑来看，整体采用L型折叠受力构型，长臂段做了等距三角镂空的筋位设计，在保证纵向抗弯截面模量的前提下，尽可能削减了非受力区域的材料冗余，兼顾刚性与自重控制，避免全实心结构带来的额外负载。长臂与短臂的衔接处做了圆弧过渡处理，消除直角应力集中点，折叠转动位置预留了标准销轴安装孔位，可配合标准销钉实现0-90度区间的转动锁止，展开时支撑面与安装面保持垂直，收纳时可完全贴合安装基座侧面，不会额外突出占用收纳空间。安装端采用双插槽的皮卡汀尼适配结构，

　　插槽内侧做了定位凸台，卡入标准皮卡汀尼导轨后可通过侧面的紧定螺钉实现径向锁止，不会出现沿导轨方向的窜动，相比单插槽结构，双槽设计的接触面积提升一倍，抗扭转力矩的能力更强，在承受侧向负载时不会出现单点受力导致的支架偏转。短臂握持段做了符合人体工学的内凹弧面，表面预留了防滑纹理的安装位，手动展开折叠时不需要额外工具即可操作，转动阻尼可通过销轴处的锁紧螺母调整，既不会因为阻尼过小出现自行松脱折叠，也不会因为阻尼过大导致手动操作费力。从安装边界来看，支架展开后总长度控制在常规手持外设的支撑需求范围内，安装端的两个插槽间距符合标准皮卡汀尼导轨的槽距规范，不需要对现有安装基座做二次加工即可直接适配，长臂末端的支撑面做了平面度处理，

　　与被支撑部件接触时不会出现点接触导致的压痕或者支撑不稳。需要注意的是该结构目前属于未经过实装负载验证的测试构型，实际投入使用前需要根据具体负载工况做有限元受力校核，重点验证折叠销轴处的剪切强度、长臂镂空筋位的抗弯形变以及安装端锁止螺钉的预紧力是否满足负载要求，针对大负载场景可适当增加筋位厚度或者更换更高强度的加工材料。
