小型立式碎切纸料处理设备结构设计

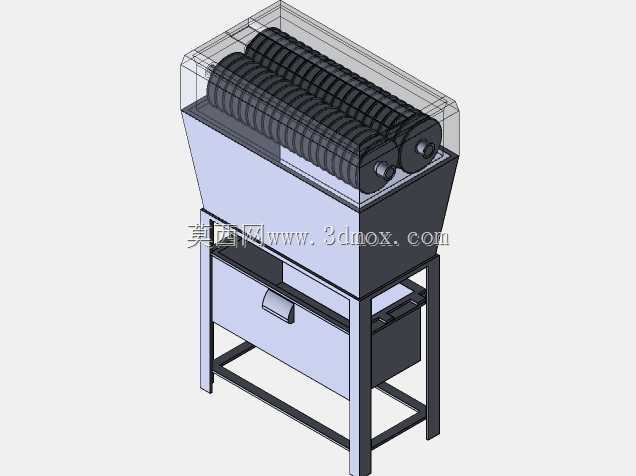

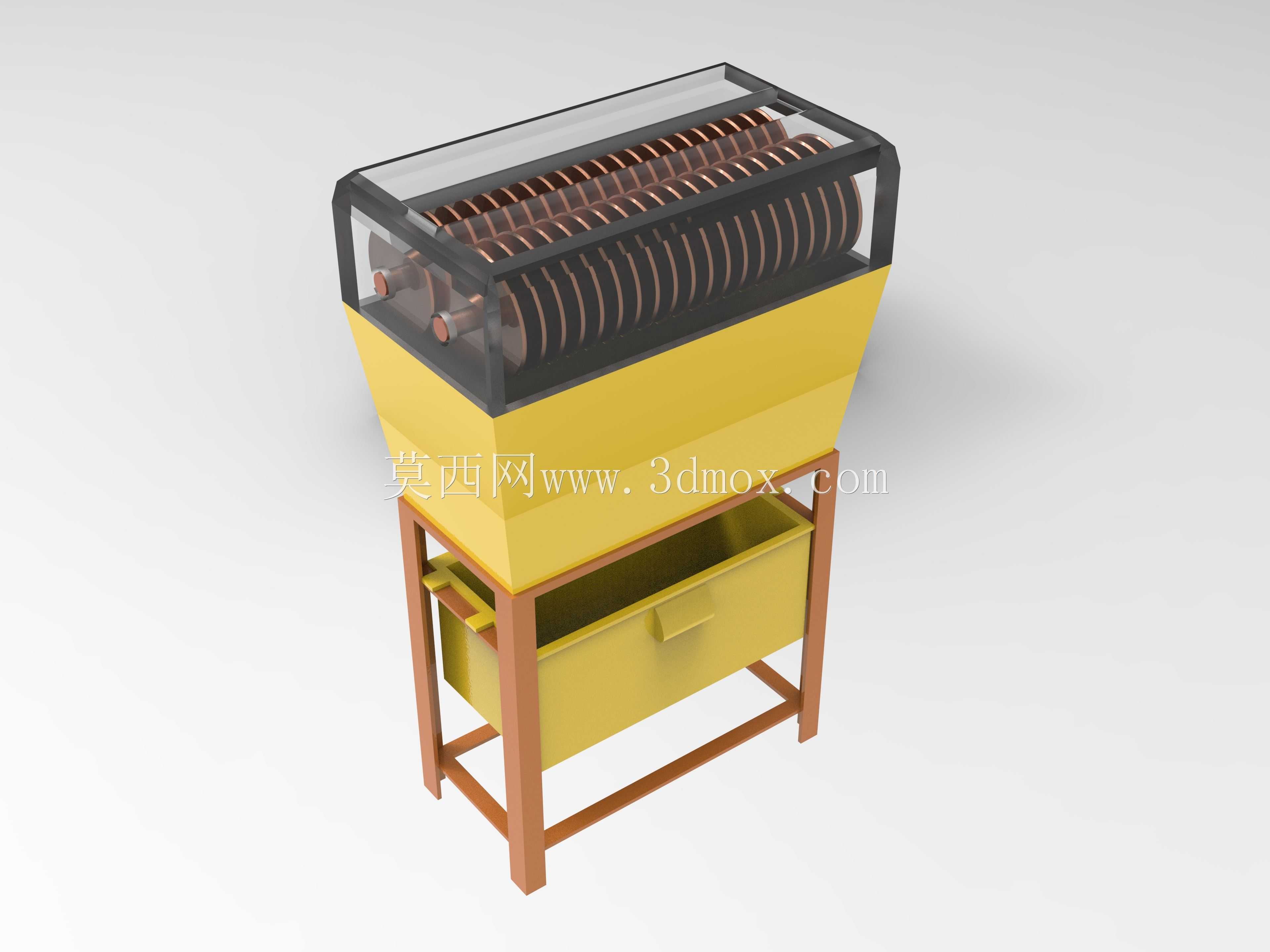

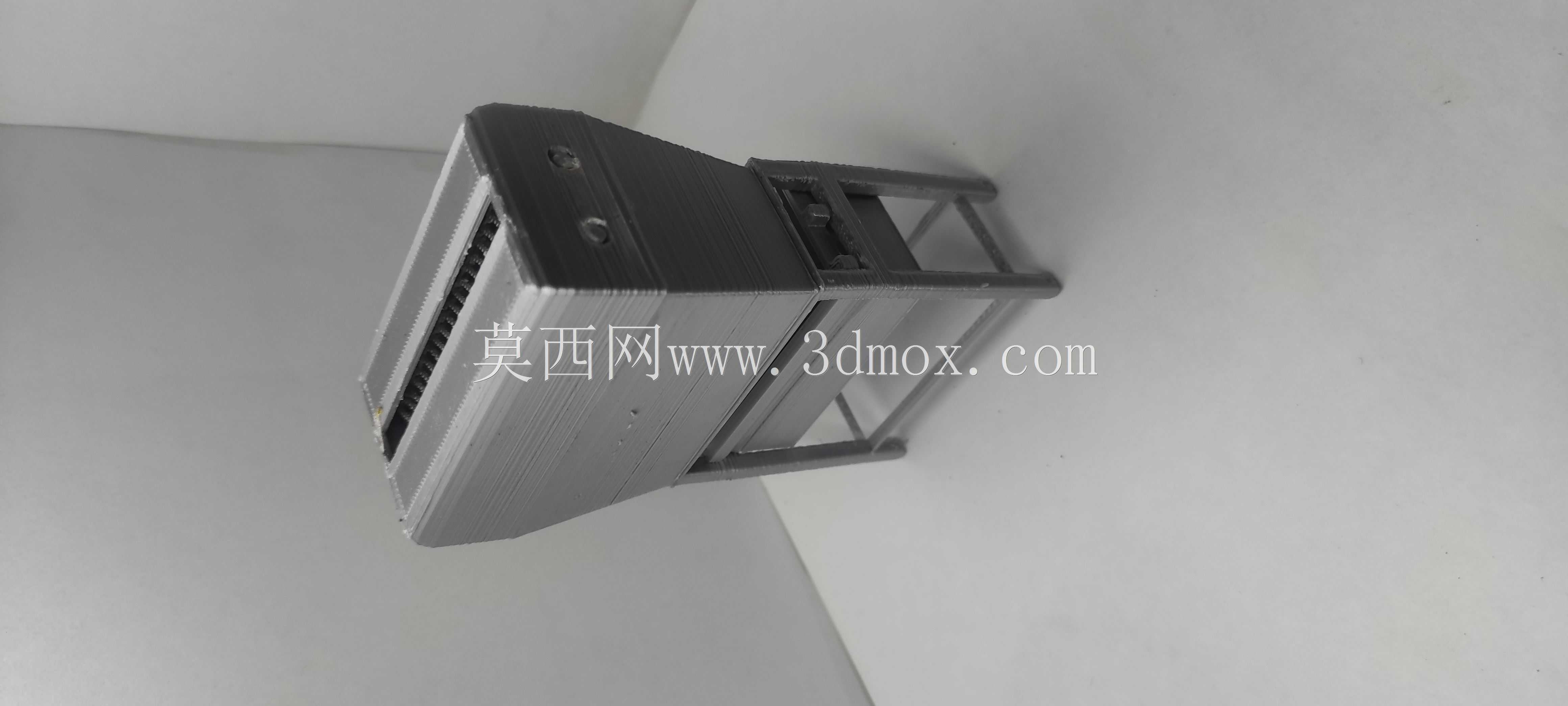

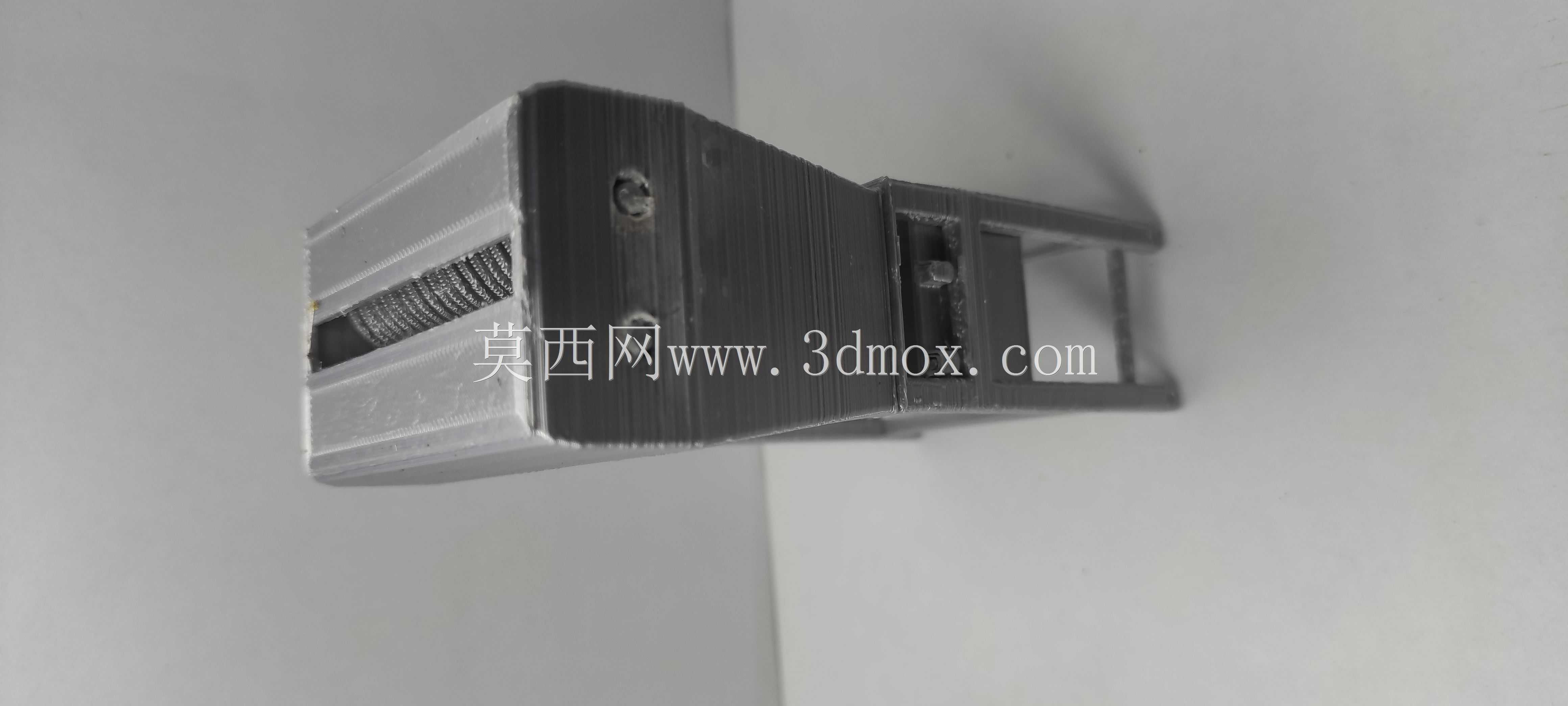

　　这款碎切纸料设备主要面向印刷边角料处理、办公废纸批量破碎、纸浆预处理前段工序等场景，可将成叠废纸、印刷修边余料、废弃包装纸板等物料切削为均匀窄条，既方便后续压缩打包存储运输，也能满足造纸环节碎料投料的尺寸要求，相比普通办公碎纸机，其处理量更大、可适配更厚的硬质纸板类物料，适配小型加工厂、文印中心、废纸回收站点的日常处理需求。设备整体采用立式分层布局，上部为切削作业腔，中部为导料斗结构，下部为承托机架与接料单元，整体安装占地尺寸控制在0.8米见方范围内，整机高度约1.2米，无需额外预埋固定结构，放置于平整水泥地面即可稳定运行，适配多数小型作业场地的空间边界，设备进料口设置在切削腔顶部，采用半透明防护围挡结构，

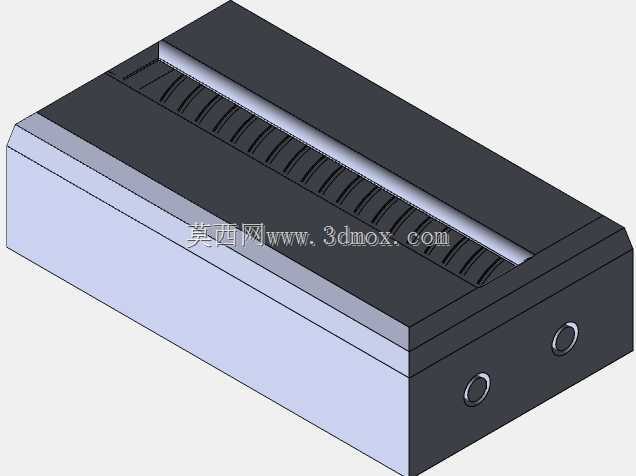

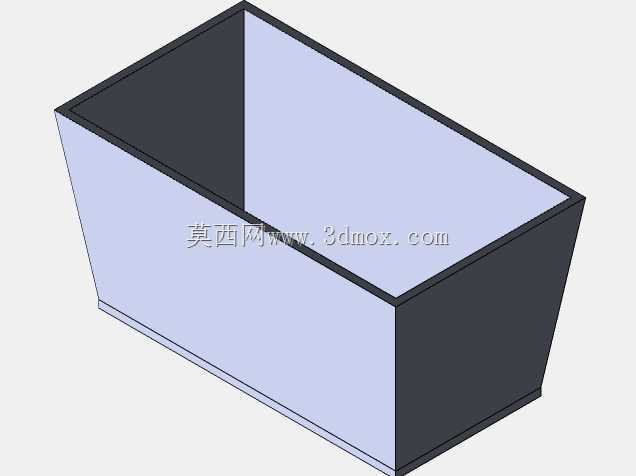

　　作业时可直观观察内部切削状态，同时避免切削过程中碎料飞溅，围挡采用快拆结构设计，日常清理辊刀间隙卡滞物料、维护刀片时无需拆解整体机架，掀开上部围挡即可接触到切削组件。核心切削单元采用平行排布的多组圆盘辊刀结构，相邻辊刀的刀片交错啮合，物料进入切削腔后，被相向转动的辊刀卷入刃口间隙完成剪切，相比单轴滚切结构，双轴交错辊刀的切削阻力更小，对堆叠厚度较大的硬纸板也能稳定进料，不会出现物料打滑卡停的问题，辊刀两端采用带座轴承固定在腔室侧壁，轴承座外侧设置防尘密封端盖，避免纸屑进入轴承滚道加剧磨损。切削腔下方连接上宽下窄的导料斗，斗壁采用倾斜角度设计，切削完成的碎纸条可沿斗壁自然滑落至下方接料抽屉，不会在腔室内堆积残留，

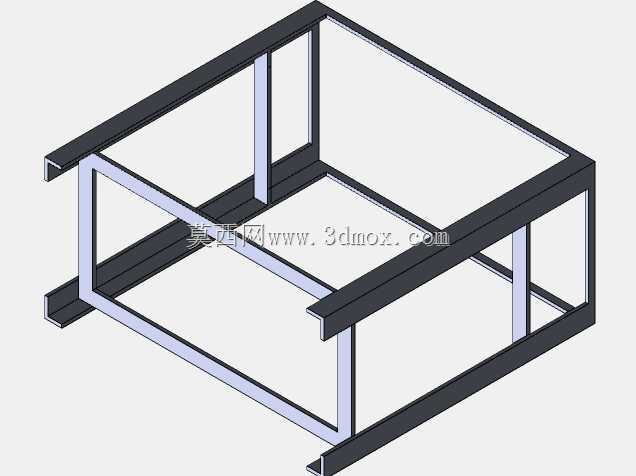

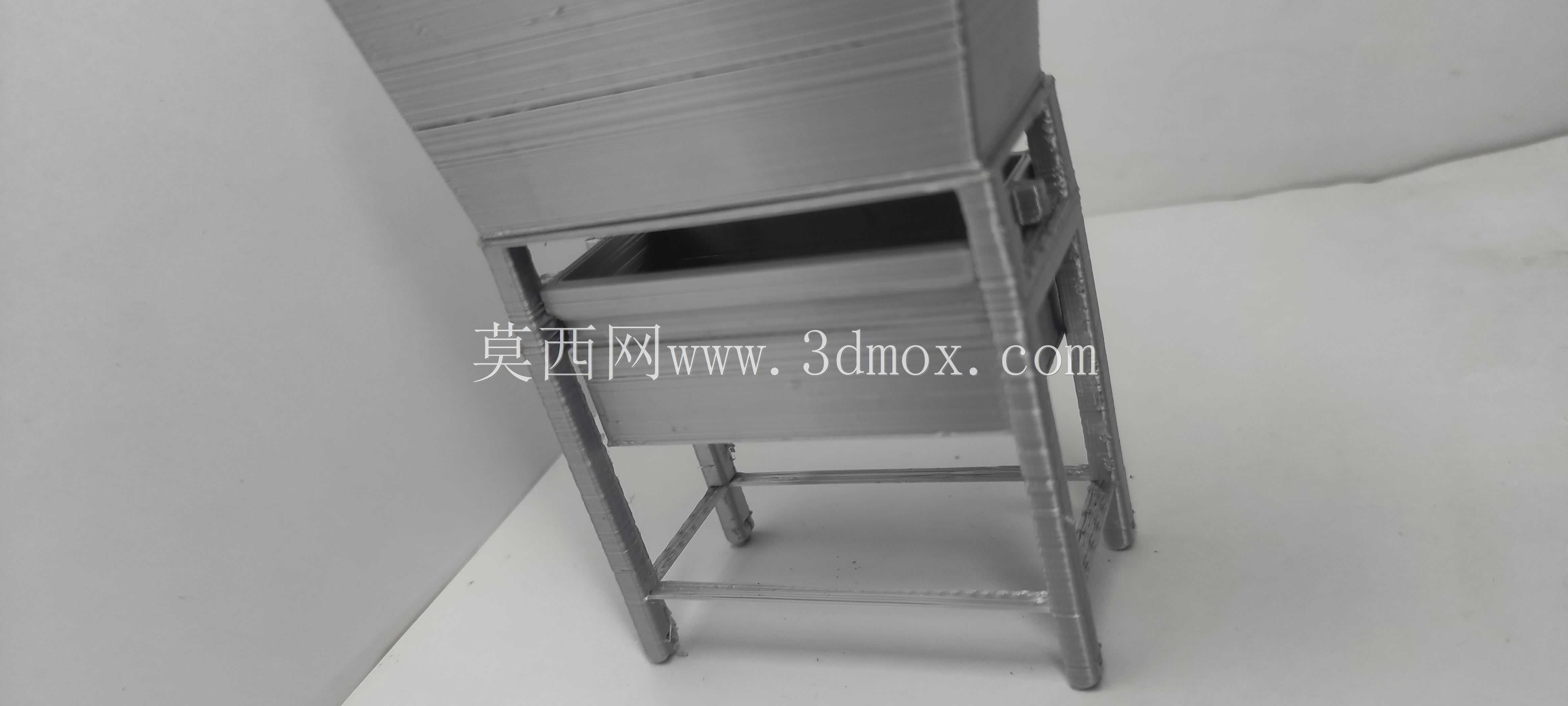

　　接料抽屉采用抽拉式结构，抽屉外侧设置内嵌式拉手，装满碎料后可直接抽出倾倒，抽屉与机架导轨之间设置限位挡块，抽拉时不会完全脱出机架造成碎料洒落。承托机架采用方管焊接成型的框架结构，四条支腿底部设置水平调节脚垫，可根据地面平整度调整设备水平度，避免辊刀转动时机架出现共振晃动，框架中部设置横向加强横梁，既提升机架整体抗扭刚度，也为接料抽屉的导轨提供安装基准，保证抽屉抽拉顺畅无卡滞。设计过程中重点考量了作业安全性，上部防护围挡的进料间隙控制在安全范围内，操作人员手部无法直接接触到转动的辊刀组件，设备传动部分全部设置在腔室侧部的封闭护罩内，避免外露转动部件带来的安全隐患，整体结构无复杂异形构件，多数零部件采用常规型材与标准件加工，加工制造成本可控，后期维护更换刀片、轴承等易损件也无需专用工装，普通机修人员即可完成日常维保作业。
