移动式农用大型脱粒作业设备结构设计

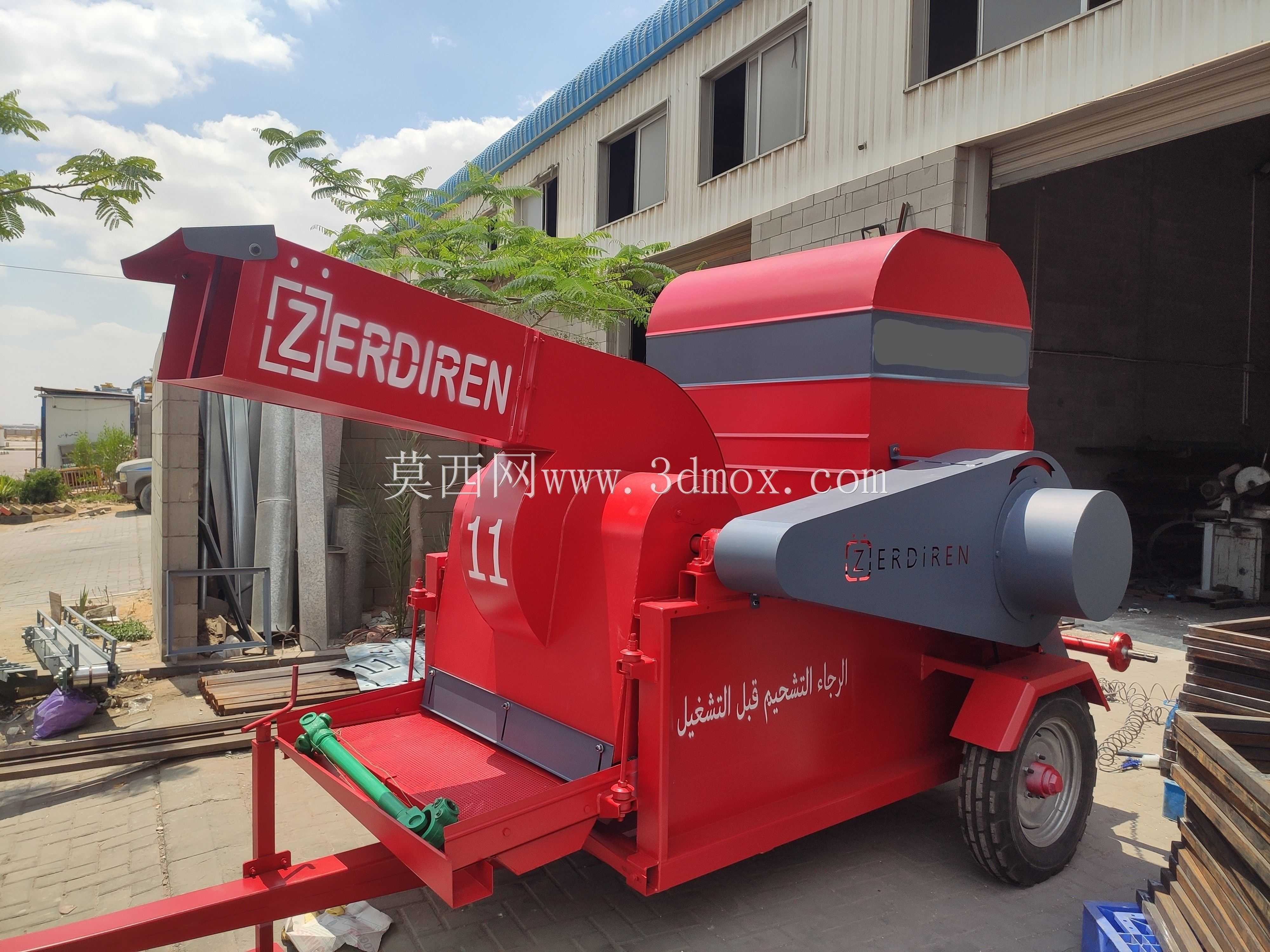

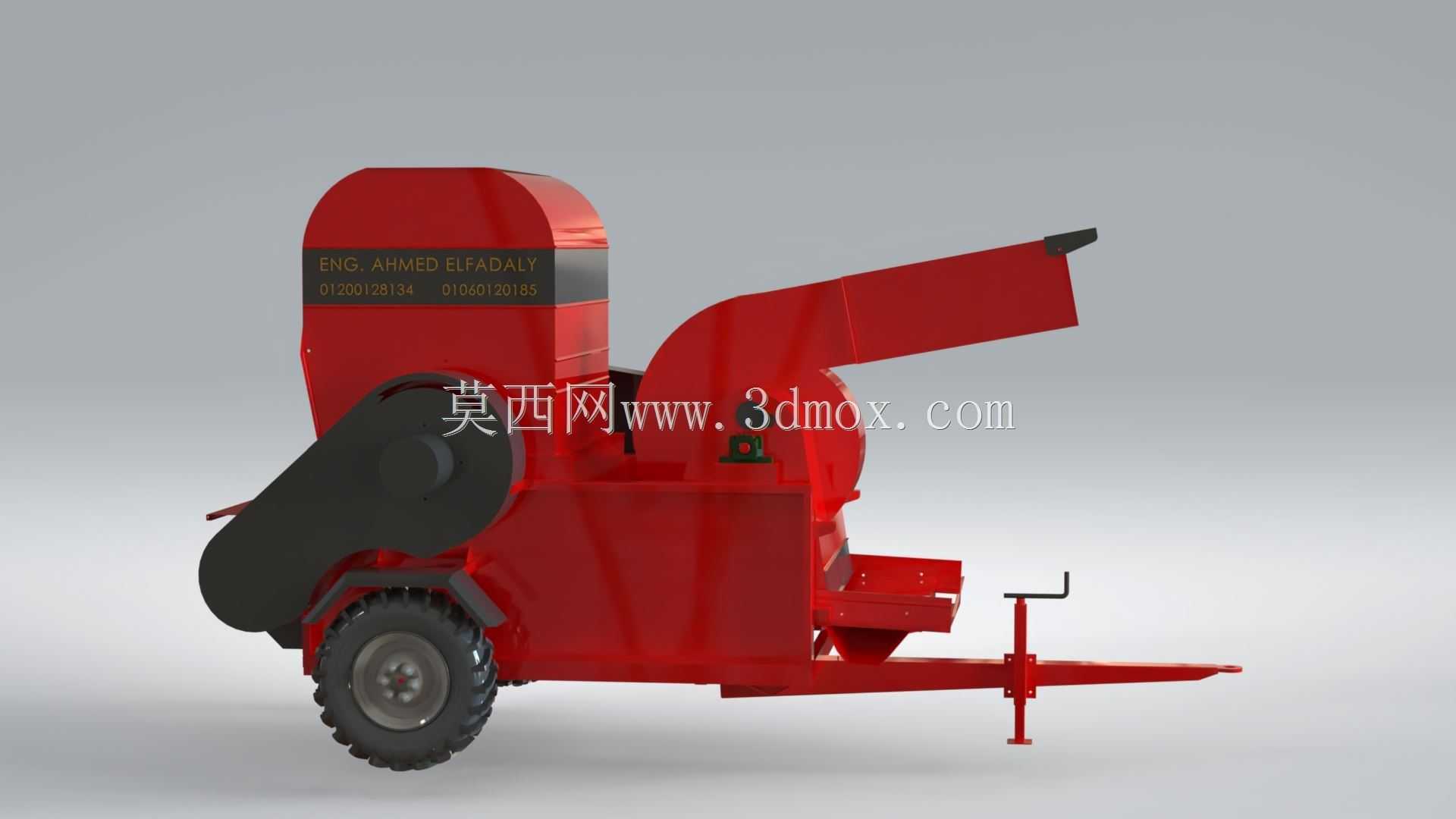

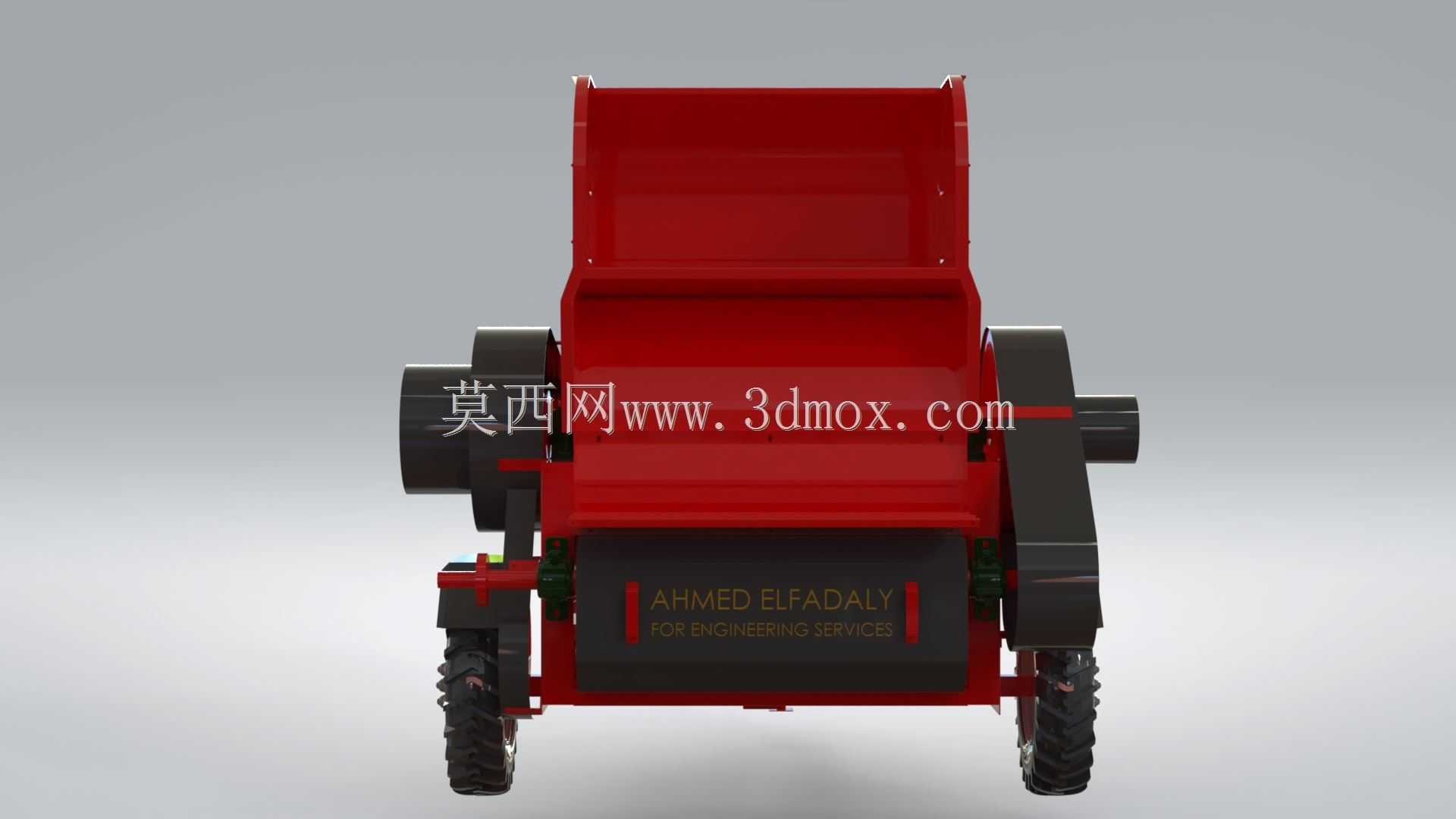

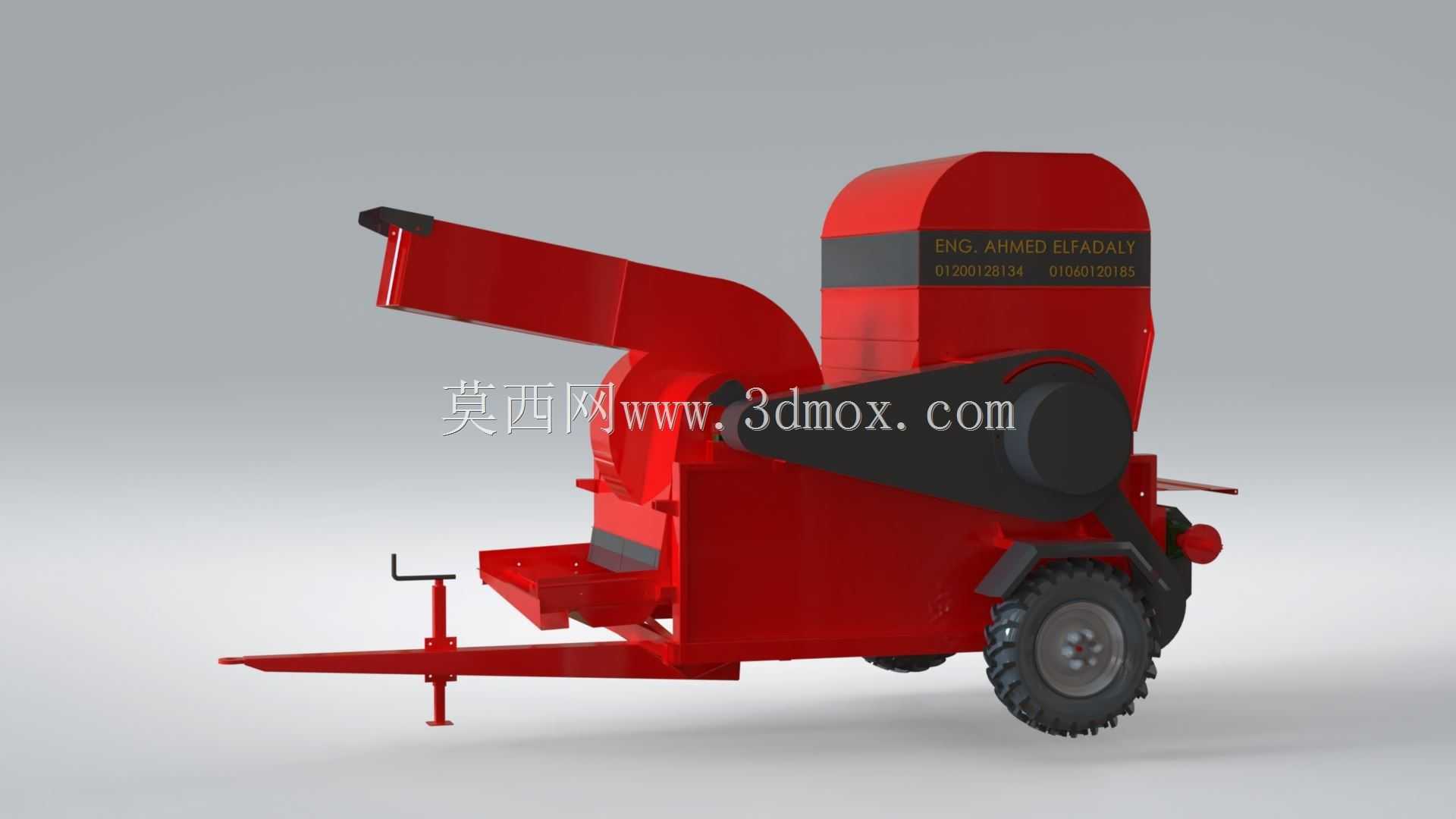

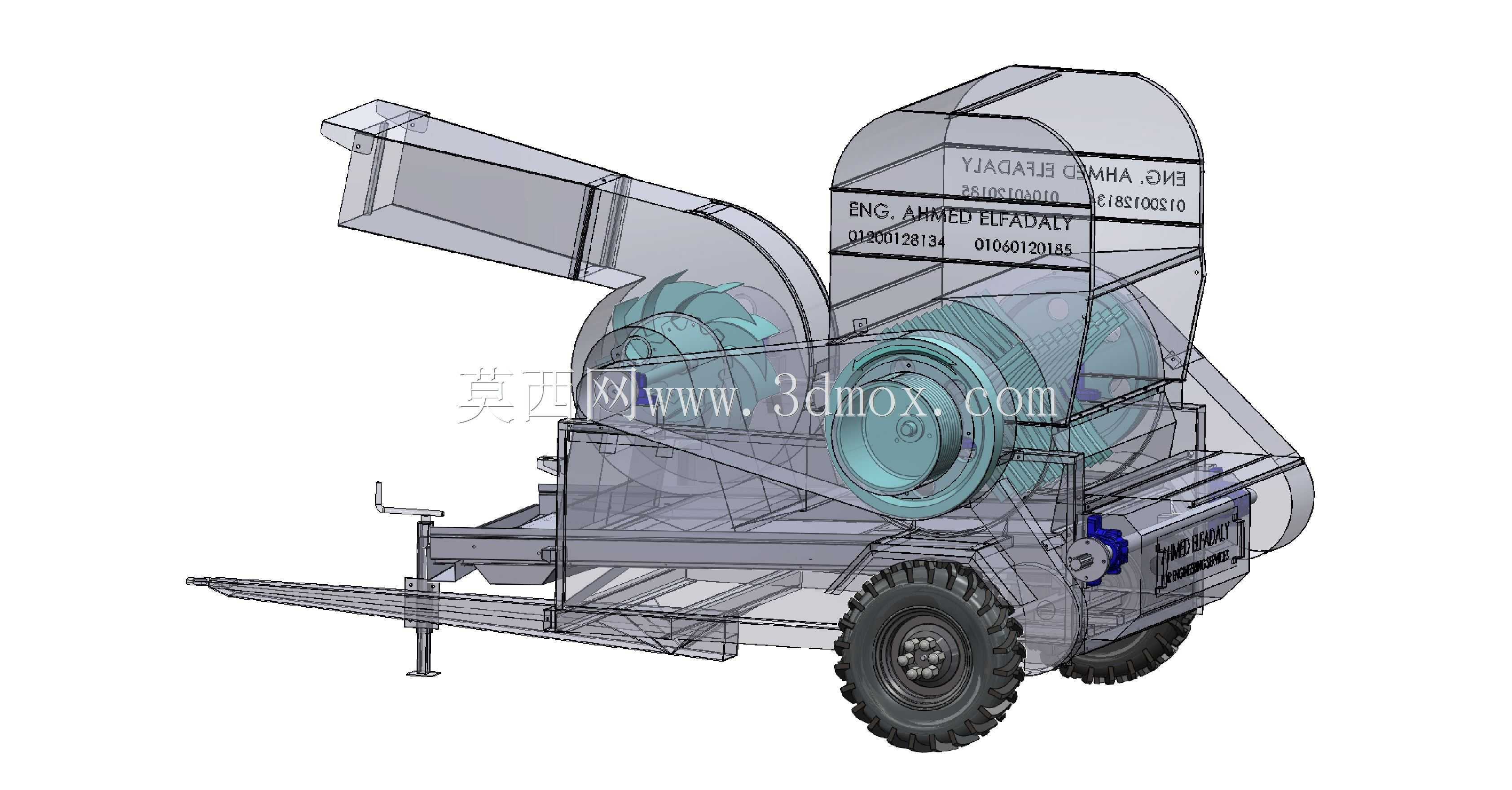

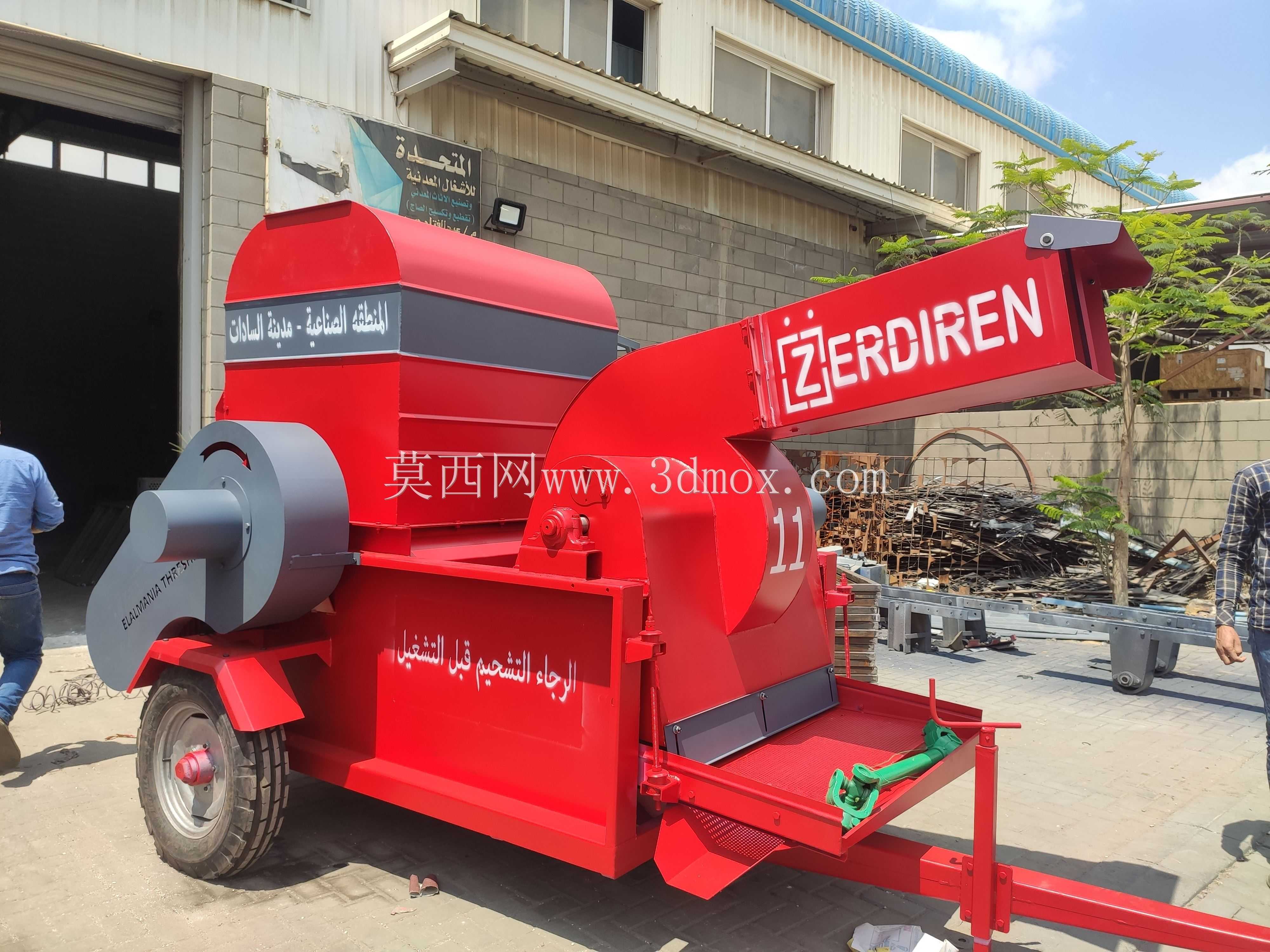

　　这款脱粒设备主要面向大田粮食作物收获后的脱粒清选作业场景，适配平原、丘陵地区的固定作业点或田间转场作业需求，可完成小麦、水稻、玉米等多种禾本科作物的果穗脱粒、初步清选工序，减少人工脱粒的劳动强度，提升粮食产后处理的作业效率。设备采用轮式移动底盘结构，配套可收放的支撑支腿，转场时可通过牵引挂接装置连接农用动力设备完成短距离转移，到达作业点位后放下支腿即可完成设备调平固定，无需额外浇筑安装基础，对作业场地的硬化程度要求低，适配乡村晒场、田间临时作业点的使用条件。从结构设计逻辑来看，设备整体采用模块化布局，上部为进料与脱粒核心腔室，倾斜设置的进料导槽可引导作物果穗匀速进入脱粒辊工作区域，脱粒腔内部采用钉齿与栅格凹板组合的结构，

　　通过辊轴高速旋转带动钉齿击打果穗，使籽粒与穗轴、颖壳分离，分离后的籽粒透过栅格凹板落入下部输送结构，长茎秆、穗轴则从腔室尾部的排草口排出，避免杂余混入籽粒收集区域。设备侧部设置的离心风机结构可在脱粒过程中同步完成风选清选，利用不同物料的悬浮速度差异，将轻质颖壳、碎茎秆从杂余出口吹出，饱满籽粒则沉降到收集槽内，减少后续人工清选的工作量。整机的外形尺寸充分考虑乡村道路通行与作业点布置需求，轮距适配常规农用机耕道的通行宽度，整机高度满足普通农户院落、简易棚舍的存放要求，各外露运动部件均设置防护结构，避免作业过程中人员意外接触运转部件引发安全风险。传动系统采用带传动与齿轮传动组合的布局，动力输入接口可适配电动机、柴油机等多种动力源，

　　用户可根据作业点位的供电条件灵活选择配套动力，无需对设备主体结构进行改造。设备的出料口高度适配常规农用收集袋、小型转运车的接料高度，脱粒完成的籽粒可直接进入收集容器，减少二次转运的工序。在结构细节设计上，脱粒腔的易磨损部件采用可更换式结构，长期作业后出现磨损时仅需更换对应衬板、钉齿部件即可恢复作业性能，降低设备的全生命周期使用成本，底盘的行走轮采用农用充气轮胎，具备一定的泥泞路面通行能力，支腿部位设置高度调节结构，可在不平整的场地完成设备水平校准，避免设备运转过程中因倾斜出现振动过大、脱粒净度下降的问题。
