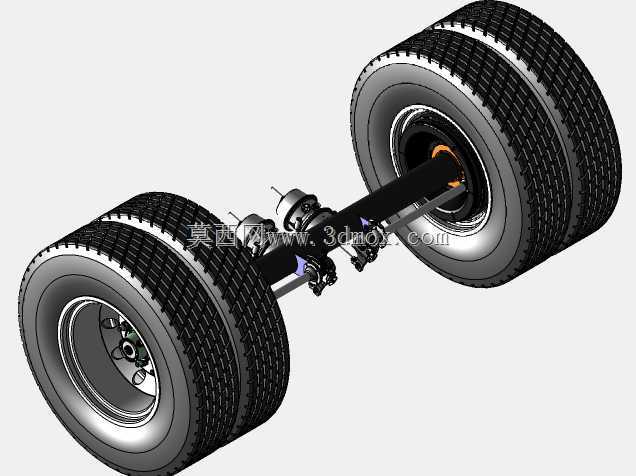

重载商用车驱动车桥带双轮胎总成结构

　　这套带双胎配置的车桥结构，主要面向重载货运商用车、工程专用作业车辆的底盘行走系统应用场景，是车辆承载与动力传递的核心执行部件。日常工况中，该结构需要同时承担车身满载时的垂直载荷、行驶过程中路面传递的纵向冲击与侧向作用力，还要把传动系统输出的扭矩平稳传递到两侧轮胎，转化为车辆行进的驱动力。从结构设计逻辑来看，整体采用整体式刚性桥壳结构，桥壳中段为厚壁截面设计，能够在重载冲击下保持足够的抗弯抗扭刚度，避免桥壳变形导致的轮胎偏磨、传动部件啮合异常问题。两侧轮毂端采用双轮胎并装布局，相比单胎配置，单桥承载能力可提升近一倍，同时双胎的冗余设计也能在单胎突发失压时，保证车辆具备短距离低速行驶到维修点位的能力，降低干线运输途中的抛锚风险。

　　轮毂与桥壳之间的轴承选型匹配了重载工况的载荷系数，采用圆锥滚子轴承成对布置，可同时承受径向载荷与轴向载荷，轴承端设置了多层密封结构，能够阻挡行驶过程中泥水、扬尘侵入轴承腔体，延长润滑脂的使用寿命与轴承维护周期。桥体上布置的制动气室安装支架、推力杆连接座、减震器连接点位，都按照整车底盘的安装边界做了位置精度匹配，安装面的平面度、连接孔的位置度公差都控制在装配要求范围内，能够直接适配对应车型的悬架系统、制动系统部件安装，不需要额外做转接支架设计。轮胎部分采用块状重载花纹设计，胎面花纹深度较深，花纹块刚度大，既可以在铺装路面提供足够的抓地力，也能在非铺装的工地、矿区路面具备较好的抗穿刺能力，胎体采用多层钢丝帘线结构，

　　能够承受重载下的反复形变，降低爆胎概率。设计过程中，两侧轮距的设定严格对应车型的轮眉边界、车架宽度尺寸，保证轮胎上下跳动、转向摆动时不会与车架、货箱部件发生运动干涉，桥壳的离地间隙也满足车辆通过性要求，能够应对常见的非铺装路面凸起障碍。制动部件的安装位置避开了轮胎拆装的操作空间，日常维护时不需要拆卸桥体主结构就可以完成制动片更换、轮毂保养等常规作业，降低后期运维的操作难度。
