Scrambler风格越野自行车车架结构设计

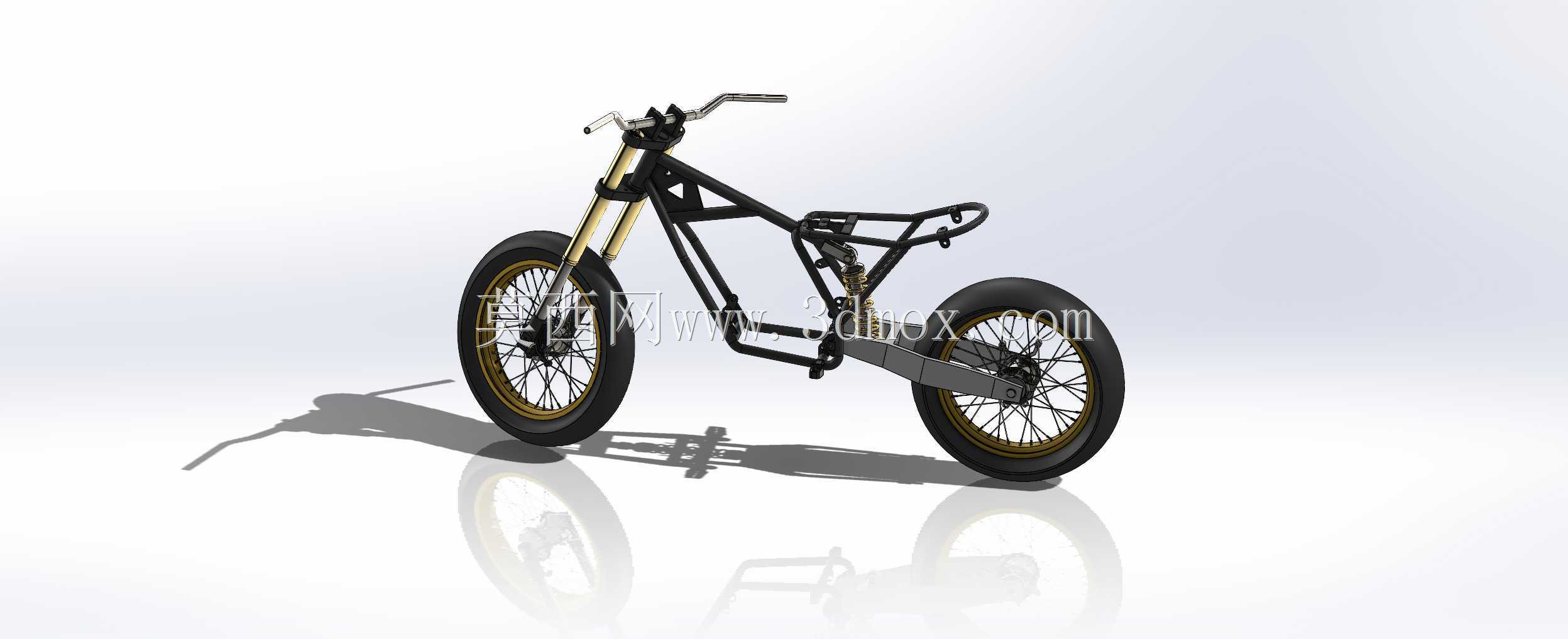

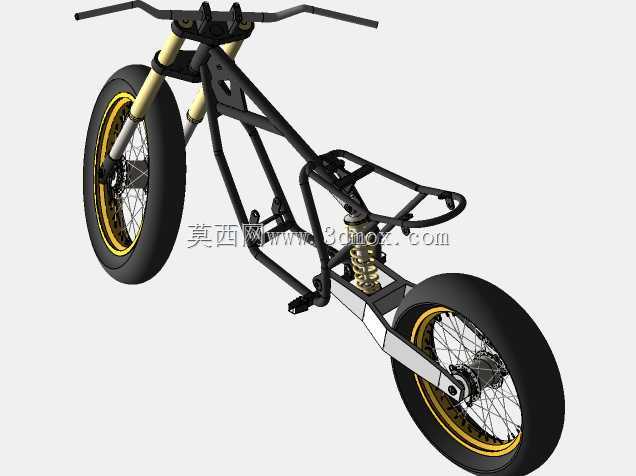

　　这款Scrambler风格两轮代步车的结构设计，核心围绕非铺装路面的通行需求展开，整体车架采用三角桁架式钢管焊接结构，在保证结构刚性的前提下尽可能降低整车自重，适配复杂路况下的抗冲击要求。前叉采用长行程减震结构，预留的安装行程可兼容20-24寸轮组的装配需求，前轮安装位的开档尺寸适配标准山地车花鼓，无需额外定制转接件即可完成轮组装配。车架后段采用单摇臂配合中置减震的布局，减震器安装位预留了多组调节孔位，可根据不同载重需求调整减震预压与行程，兼顾城市通勤的平顺性与越野路段的滤震表现。车把采用高位燕把设计，安装高度比常规城市自行车高出120mm，骑行时上半身姿态更直立，长时间非铺装路面骑行时可降低腰部负荷，车把安装位兼容标准把立口径，

　　可根据用户身高调整把立长度与抬升角度。座垫采用窄长型越野座设计，安装导轨为标准双轨结构，可前后调整20mm行程适配不同骑行姿势，座垫下方的车架走线位预留了内走线通道，可兼容变速线、刹车油管的内走布局，降低户外骑行时泥沙对线管的磨损。整车的脚踏安装位采用标准中轴螺纹接口，可兼容不同长度的曲柄组件，适配不同腿长用户的踩踏发力需求，后轮安装位预留了碟刹座安装孔，可直接装配标准160mm碟刹盘片，满足越野场景下的制动需求。设计过程中优先考虑了零部件的通用互换性，绝大多数安装接口均采用市面通用两轮车标准规格，后续改装、维护时无需定制特殊配件，车架的管材弯折角度经过多次受力仿真验证，在颠簸路面冲击载荷下，

　　关键焊接位置的应力集中系数控制在安全阈值内，避免长期使用出现结构疲劳开裂。轮组采用钢丝辐条搭配厚壁越野轮胎的组合，胎纹深度适配砂石、泥土路面的抓地需求，轮圈的强度等级满足跳跃落地时的冲击载荷，整车的轴距控制在1100mm左右，兼顾低速越野时的灵活性与高速行驶的稳定性，转向限位结构预留了足够的转向角度，狭窄路段掉头、挪车时无需反复调整位置。电池与动力组件的安装位预留于车架下管位置，可根据需求改装为电动助力版本，安装空间可容纳常规48V12Ah锂电池组，无需额外切割改动车架结构即可完成助力组件的加装。
