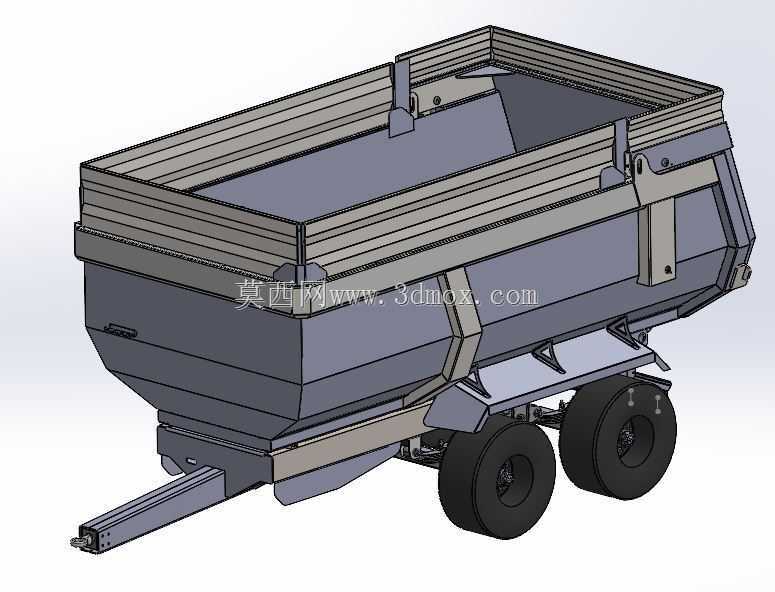

11.5立方双轴牵引式农用运输货厢结构

　　该双轴牵引式货厢额定装载容积11.5立方米，主要面向散料转运场景设计，可适配农用作业、工地短驳、厂区物料周转等多种工况，能够与带牵引 hitch 接口的拖拉机、轮式装载机、轻型牵引车头配套使用，完成谷物、砂石、有机肥、建筑渣土等散状物料的中短距离运输作业。从结构设计来看，货厢主体采用梯形截面设计，上宽下窄的厢体结构既能够降低散料装载时的卡料概率，也能在举升卸料时让物料依靠自重顺畅滑出，减少厢壁残留。厢板采用分段式加强筋布局，沿厢体高度方向布置多道横向压型加强筋，同时在厢体转角、牵引梁连接位置设置纵向加强肋，避免满载行驶时因路面颠簸产生的交变载荷导致厢板变形、焊缝开裂。行走机构采用双轴四轮布局，轮胎选用大直径低压载重轮胎，

　　能够适配非硬化路面的行驶需求，降低田间、工地等松软路面的接地比压，减少陷车风险；车轴与厢体主框架之间采用悬挂连接结构，可缓冲路面冲击，保护厢体结构与装载物料。牵引部分采用可伸缩式牵引梁设计，能够根据配套牵引设备的牵引高度调整连接位置，适配不同离地间隙的牵引动力设备，牵引端设置标准牵引销接口，可快速与牵引设备完成挂接，无需额外改装连接结构。厢体尾部设置可开合的卸料门，与举升机构联动后可实现自动卸料，无需人工手动开启厢门，降低作业人员劳动强度。从安装边界来看，该货厢整体宽度符合道路运输车辆的外廓尺寸要求，牵引状态下的转弯半径适配乡村道路、厂区内部道路的通行条件，无需对通行路径做额外拓宽改造；厢体主框架采用标准化型钢焊接成型，

　　所有连接孔位均采用统一孔径设计，后期维护更换配件时可直接选用通用标准件，降低运维成本。设计过程中重点考虑了满载工况下的载荷分布，将双轴的承载中心与货厢满载时的重心位置做了匹配优化，避免行驶过程中出现轴荷分配不均导致的轮胎异常磨损、牵引头翘头等问题，同时牵引梁与主框架的连接位置采用多层钢板叠焊加固，能够承受起步、制动时的纵向冲击载荷，保证大负载牵引时的结构可靠性。
