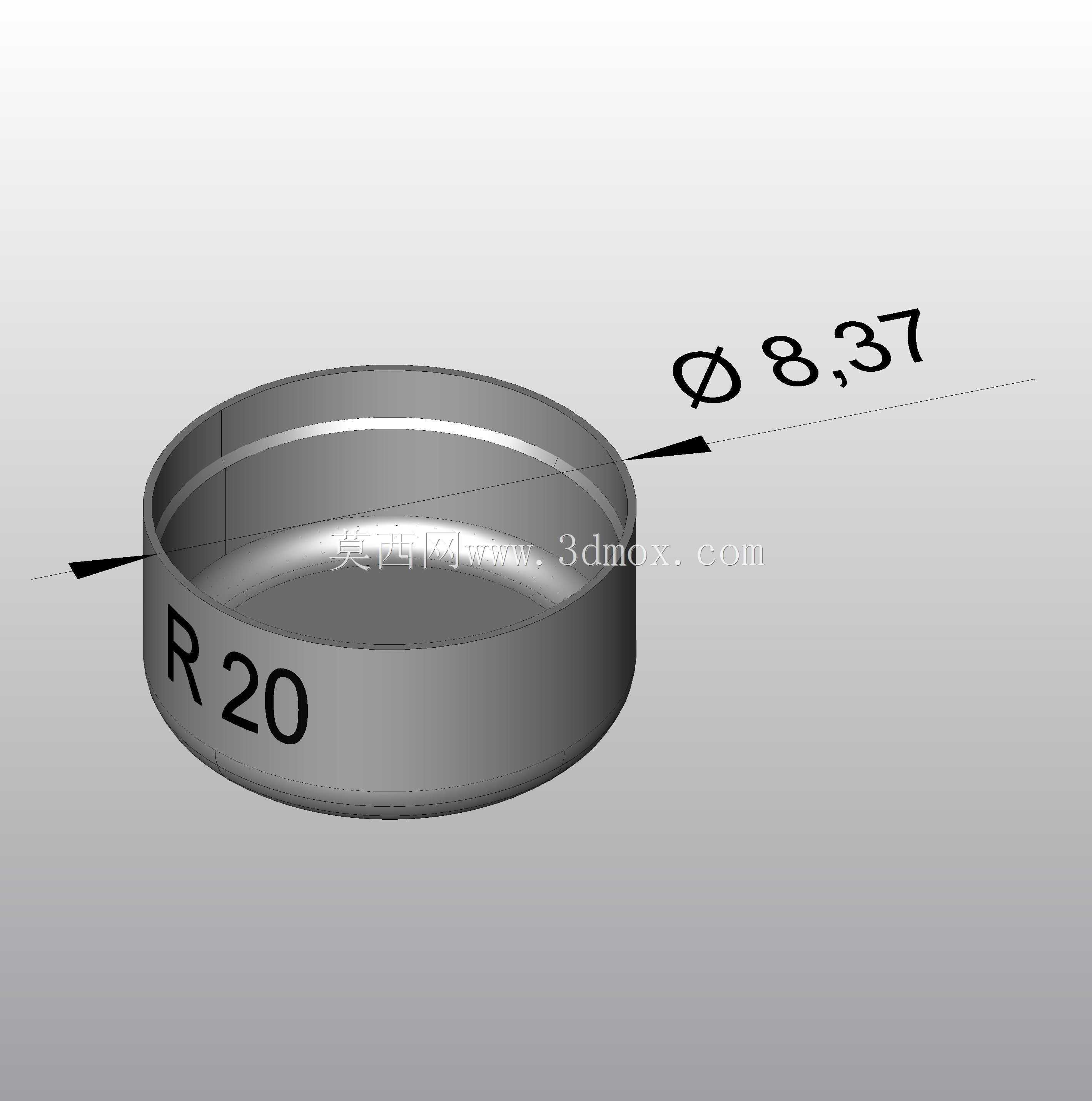

深冲元件连续冲压级进模结构

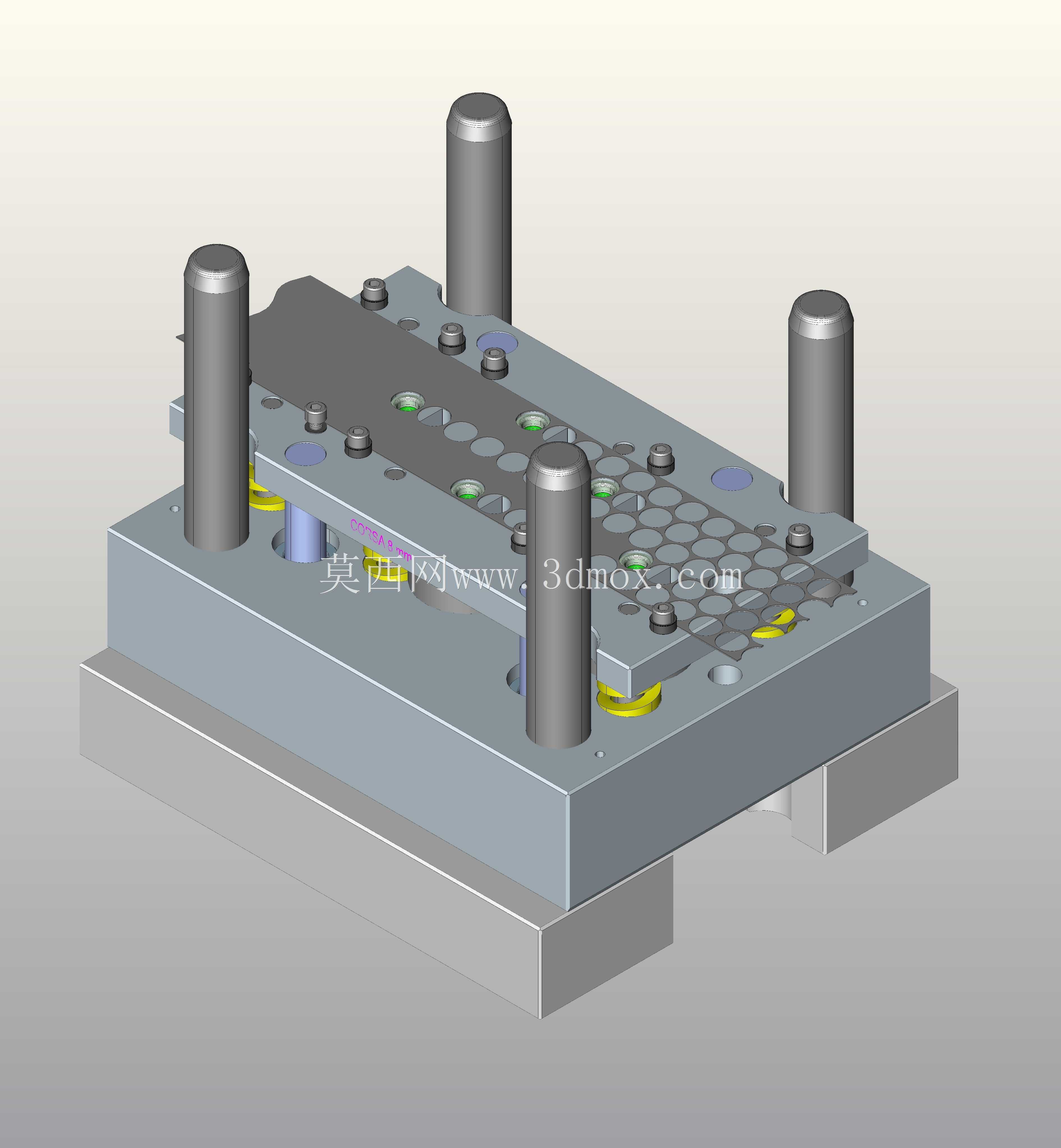

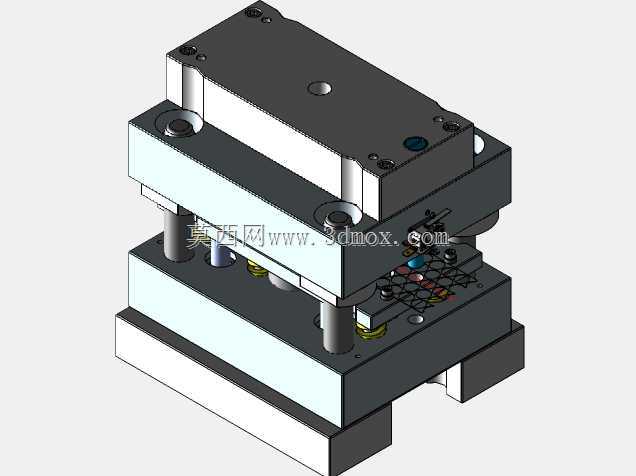

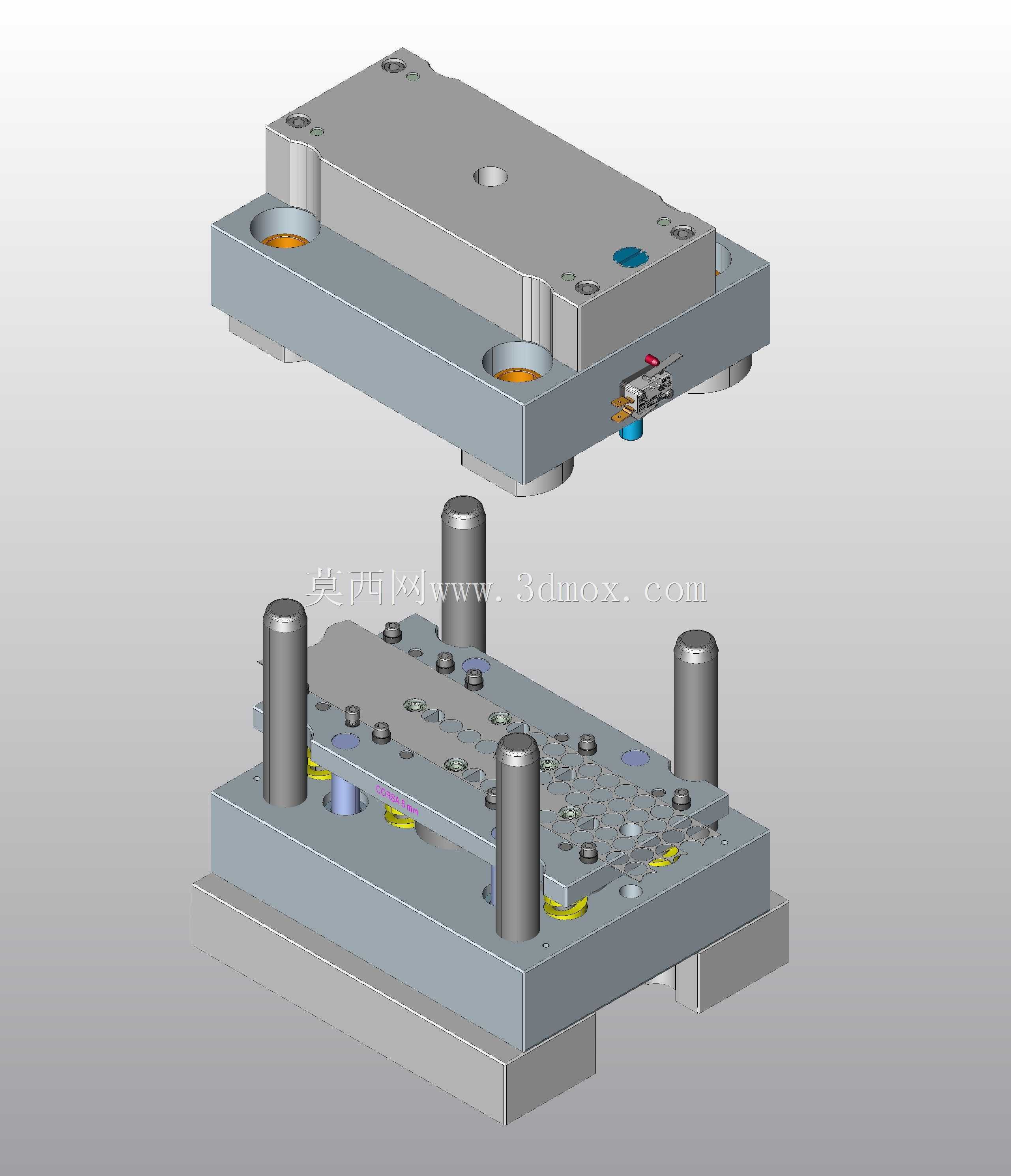

　　这套模具针对带密集孔特征的薄金属板类深冲元件设计，主要应用于电子五金、家电配件、精密五金零部件的批量冲压生产场景，适配普通开式曲柄压力机的安装接口，可在单台冲床上完成多道次连续冲压工序，无需多台设备分步周转，能大幅降低中小尺寸深冲件的生产周转成本。整套模具采用标准后侧导柱模架结构，四根独立导柱搭配可拆卸导套，导柱与模座采用过盈压装配合，导套与上模座预留润滑脂存储腔，长期高速冲压时可保持稳定导向精度，避免上下模错位啃模。下模座采用加厚灰铸铁材质，底部预留标准T型槽安装位，可直接匹配压力机工作台的装夹槽尺寸，无需额外加工过渡垫板，上模柄采用标准圆柱直柄结构，适配多数普通压力机的滑块装夹孔，安装时仅需校正模柄同轴度即可完成快速装夹。

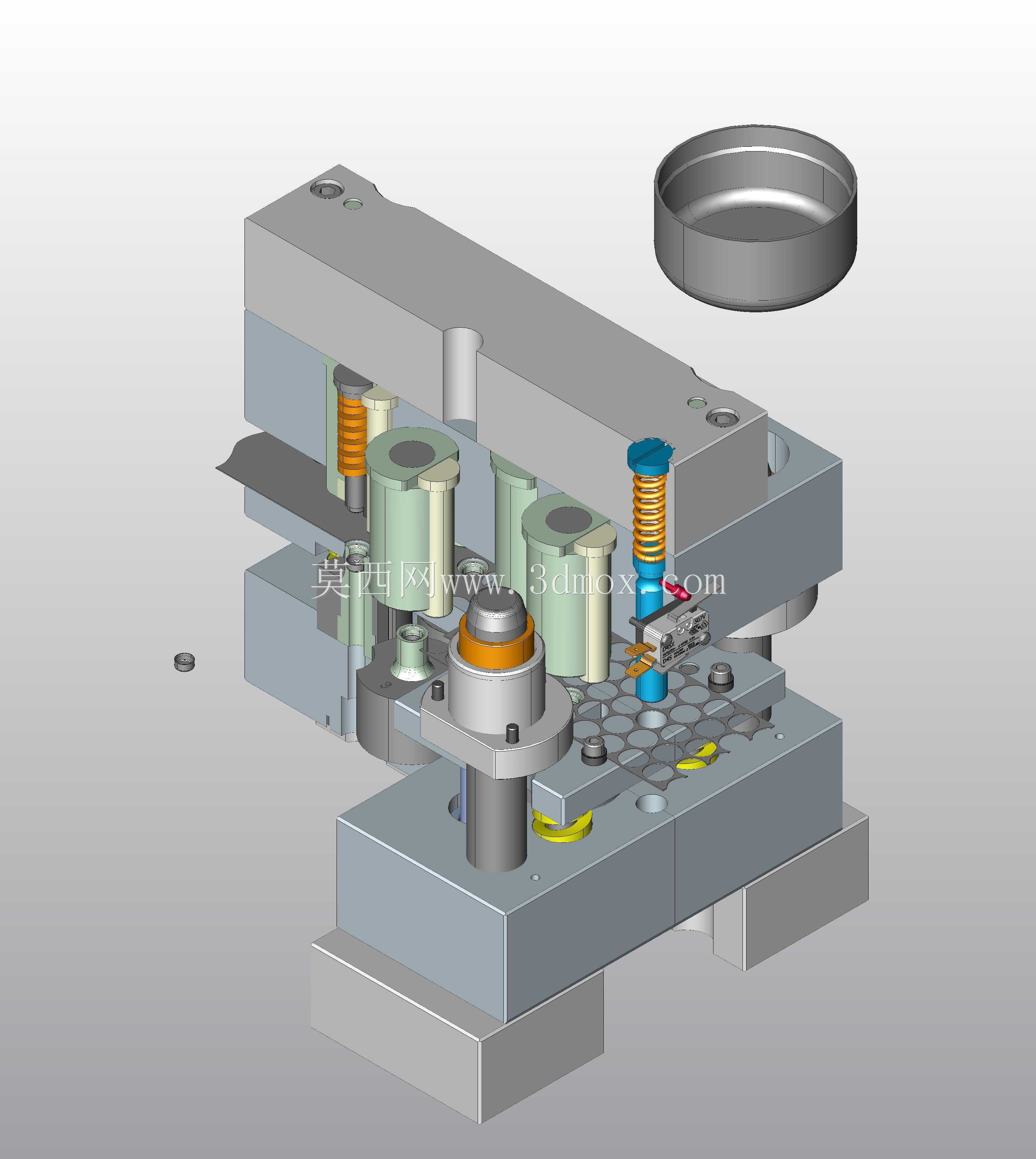

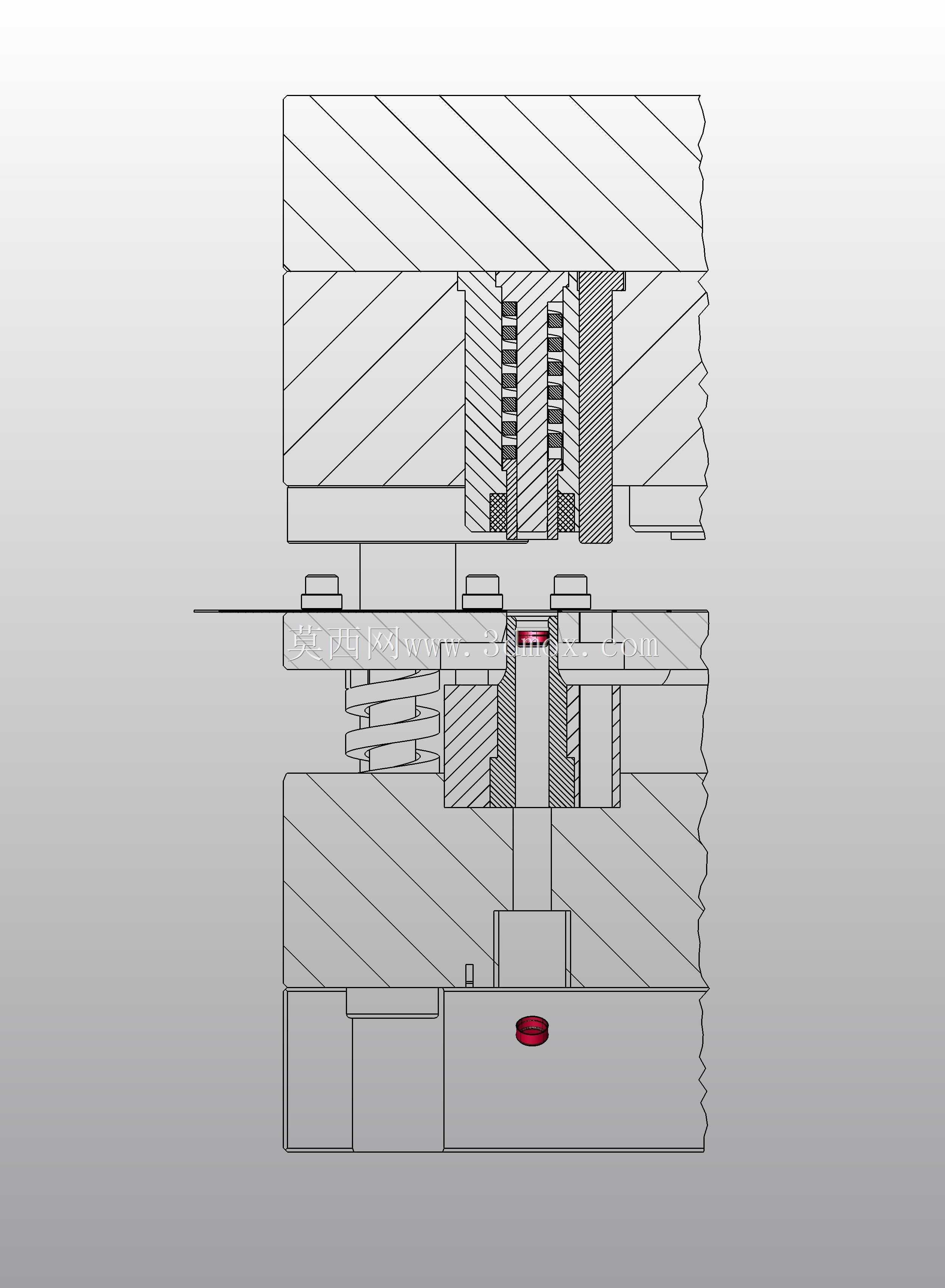

　　模具工作部分采用分体式镶拼结构，拉深凸模、冲孔凸模、落料凹模均采用独立镶块设计，通过螺钉与销钉固定在对应模座上，生产过程中若某一工位凸凹模磨损或崩刃，仅需拆卸对应镶块进行修磨或更换，无需整套模具报废，大幅降低后期维护成本。卸料板采用弹性卸料结构，内置矩形截面卸料弹簧，均匀分布在各工位周边，冲压过程中可先压紧料带再完成冲裁与拉深动作，避免薄料在冲压时出现起皱、移位问题，同时开模时可将包在凸模上的料带顺利卸下，防止带料上行影响连续送料。料带导向采用双侧导料板搭配定位钉结构，导料板控制料带的送进宽度方向位置，每个工位前设置的圆形定位钉卡入料带上预冲的定位孔内，保证每一次送进步距精准，避免步距偏差导致的零件尺寸超差、孔位偏移问题。

　　各工位排布遵循连续模的工序逻辑，依次完成冲定位孔、首次拉深、多次整形拉深、冲侧孔、落料分离的工序，料带从模具一端送入，经过各工位连续冲压后，成品零件从下模的落料孔直接落入压力机下方的收料盒，料带废料则从模具另一端排出，可适配滚轮送料机实现全自动连续生产，单分钟冲程次数可达40-60次，适合大批量零件的稳定生产。模具的闭合高度、各工位的凸模进入凹模深度均经过严格计算，拉深工位的压边力通过卸料弹簧的预压缩量调整，可根据不同材质厚度、拉深深度的需求更换对应刚度的弹簧，适配0.3-1.2mm厚度的冷轧钢板、不锈钢板、铝合金板等常用冲压板材的深冲加工需求。
