食品加工用蛋盘成型输送一体机结构设计

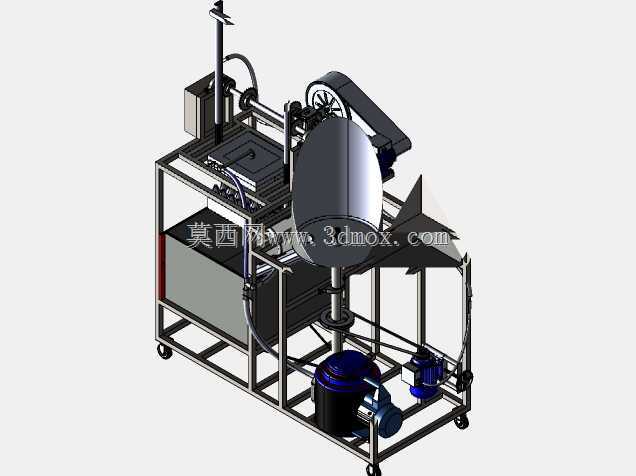

　　这套蛋盘加工设备的三维结构，主要面向禽蛋包装预处理环节的生产场景，适配中小型蛋品加工厂、禽蛋养殖合作社的批量蛋托装盘作业需求，可完成蛋盘的上料、定位、承托输送全流程动作，替代传统人工摆盘的低效作业模式，降低禽蛋装盘过程中的磕碰破损率。从结构布局来看，设备整体采用方管焊接机架作为承载主体，底部配置万向带刹脚轮，既可以满足车间内灵活转场的移动需求，也能在作业位置实现稳定锁止，机架底部预留的安装空间可容纳气动动力元件与电气控制组件，整体安装边界控制在长1.8米、宽1.2米、高1.6米范围内，无需额外开挖地基，普通生产车间平整地面即可放置使用。设备上部的锥形料斗用于承接待成型的纸浆原料或者待排布的禽蛋，

　　料斗下方连接的成型工位通过旋转支撑结构与下部驱动组件连接，可实现工位的间歇式回转切换，配合侧边的直线输送模组，完成蛋盘从成型位到输出位的平稳转移。设计过程中，针对蛋盘材质偏软、禽蛋易破损的特性，所有与蛋盘、禽蛋接触的工位接触面都做了圆角过渡处理，输送模组的运行速度设置为可调区间，可根据不同规格蛋盘的承重特性匹配对应的输送节奏，避免速度过快导致的蛋盘移位或者禽蛋滑落。侧边的立式导向柱组件用于安装检测元件与压合附件，可根据实际生产需求拓展喷码、消毒等附加功能，机架侧面预留的走线槽将所有气动管路、电气线路规整收纳，避免生产过程中管路线路剐蹭原料或者操作人员。整套结构的受力点都做了加强筋焊接处理，旋转支撑位配置了推力轴承承载轴向载荷，

　　长时间运行也不会出现工位偏移的问题，驱动电机与传动组件之间设置了过载保护结构，一旦出现卡料情况可自动切断动力输出，避免传动部件硬接触造成的零件损坏。从建模细节来看，所有标准件都采用通用规格选型，紧固件、轴承、脚轮等零件都可直接从市场采购替换，降低设备后续的维护成本，各模组之间采用螺栓连接的装配式结构，无需专用焊接设备即可完成拆装转运，适配不同生产场地的布置需求。
