木工快速压紧F夹结构三维设计

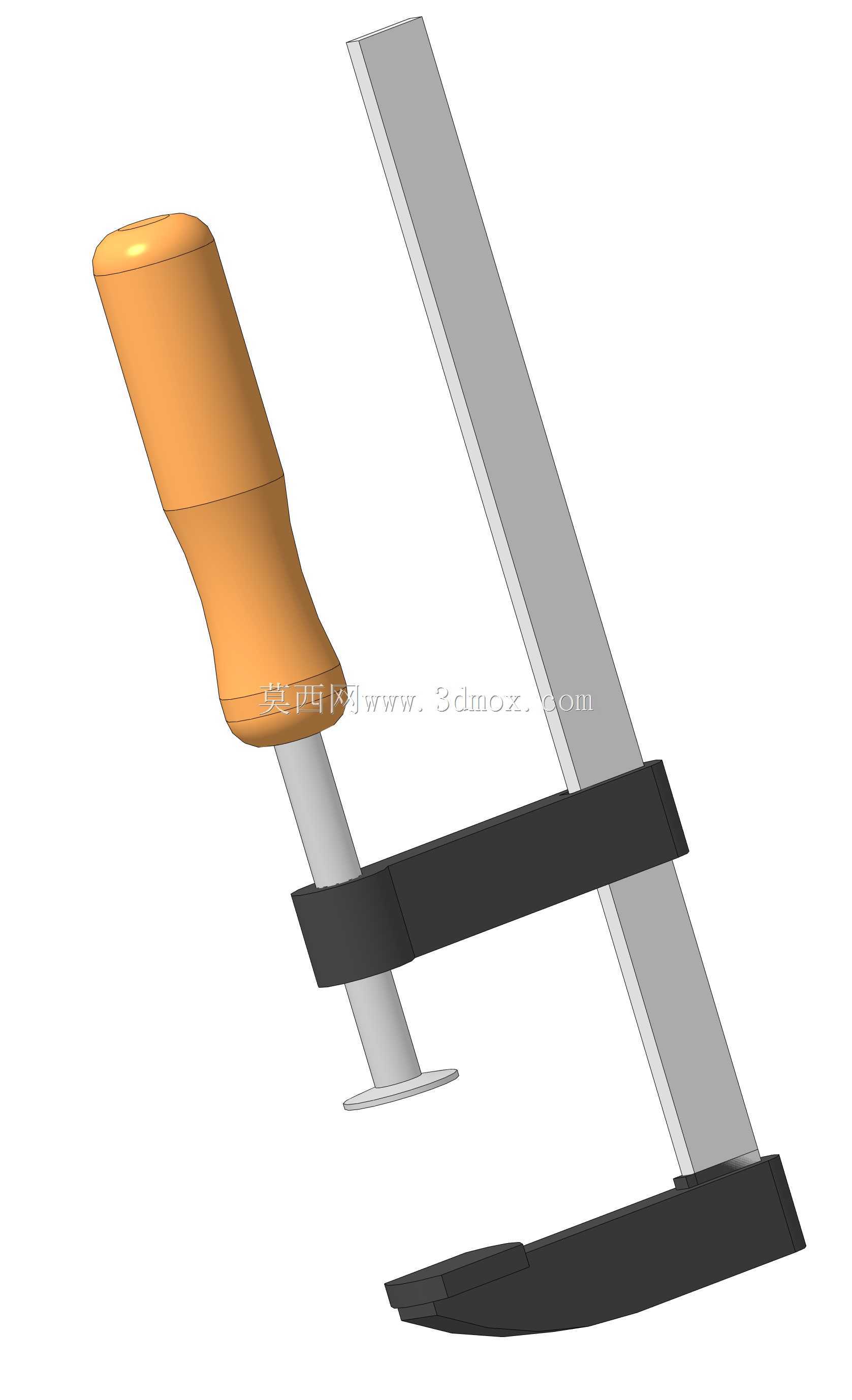

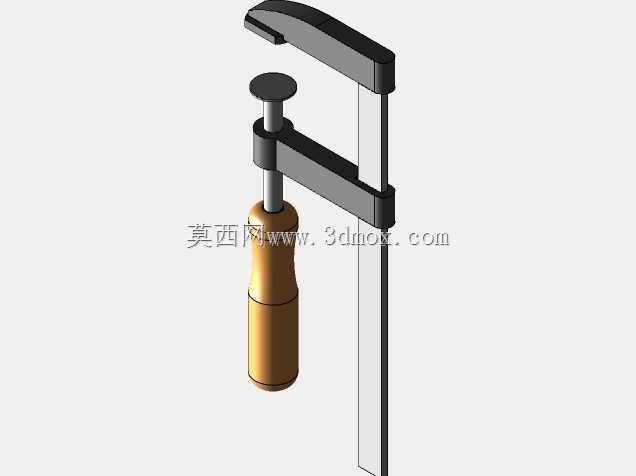

　　这款手动F型压紧夹具，是面向木工拼装、金属小件定位、手工修配场景设计的手动夹持工具，整体采用C型开式框架搭配滑动压杆结构，200mm的喉深搭配50mm的最大夹持行程，能够覆盖多数日常手工操作的夹持需求。从结构设计逻辑来看，夹身采用平直型钢质导轨作为承载主体，导轨截面做了等厚度矩形设计，既保证夹持受力时的抗弯刚度，又为滑动压块提供平顺的移动导向，避免压合过程中出现偏摆导致夹持面受力不均。滑动压块与导轨之间采用间隙配合，压块上集成了快拆定位结构，能够快速调整压块在导轨上的位置，适配不同厚度的被夹持工件，无需像传统丝杆夹具那样反复旋转调整空行程，大幅提升小件夹持的操作效率。压头部分采用T型端面设计，压合端面做了平面度管控，

　　接触工件时能够均匀传递压紧力，避免压伤软质工件表面，压头与压杆之间采用小间隙铰接，允许压头在小角度范围内自适应偏转，当被夹持工件表面存在轻微角度偏差时，也能保证压合面完全贴合，不会出现点接触压痕。手柄部分采用符合人体工学的变径曲面设计，握持段做了防滑的轮廓收腰，旋转施压时手掌能够均匀受力，长时间操作也不易产生局部压痕，手柄与丝杆之间采用嵌装固定，保证扭力传递的可靠性。从安装边界来看，这款夹具无需额外固定基座，属于便携式手动工具，整体外轮廓在最大张开状态下也不会超出常规工具收纳盒的尺寸区间，夹身底部的承托边做了加宽处理，当需要将夹具临时放置在工作台面时，能够保持平稳放置不会侧翻。在实际应用场景中，这类夹具常被用于木工拼板时的临时定位、

　　五金件粘接时的压合固定、钣金小件焊接时的对位夹持，相比传统的G型夹，它的快调结构能够节省大量空行程调整时间，尤其适合频繁更换夹持厚度的多工序手工操作场景。设计过程中对夹身的受力变形量做了校核，在额定夹持力下导轨的最大弯曲变形量控制在0.1mm以内，保证夹持状态下工件不会出现移位，压杆的丝杆传动副采用梯形螺纹设计，具备良好的自锁性能，压紧后不会因为工件的反弹力出现松脱，无需额外的锁止结构即可保持稳定的夹持力。整体结构没有多余的冗余零件，所有活动部件的运动路径都做了干涉检查，滑动压块在全行程移动过程中不会与夹身、手柄产生运动干涉，装配逻辑简单，零件加工工艺性好，适合批量量产加工。
